Катушка электропроводки — снятие и установка (Honda Avancier 1)

Внимание. Перед началом работы отсоедините кабели от аккумулятора и подождите не менее 3 минут.

Снятие

1. Поверните передние колеса в положение прямо-вперед и убедитесь, что рулевое колесо также находится в этом положении.

2. Снимите фронтальную подушку безопасности водителя, см. выше.

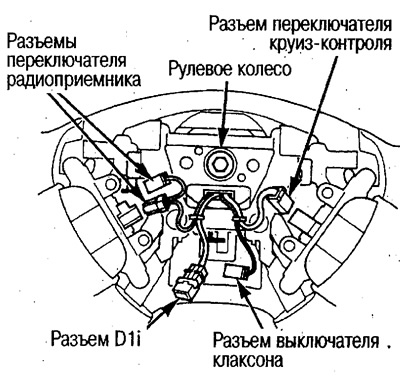

3. Отсоедините разъемы выключателя клаксона и переключателей круиз-контроля и радиоприемника.

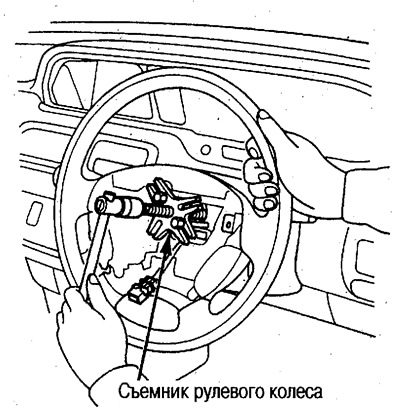

4. Открутите гайку рулевого колеса. При помощи подходящего съемника снимите рулевое колесо с вала рулевой колонки.

Внимание.

• Снимайте рулевое колесо ровно, без перекосов.
• Не допускайте ударов по рулевому колесу и валу колонки.

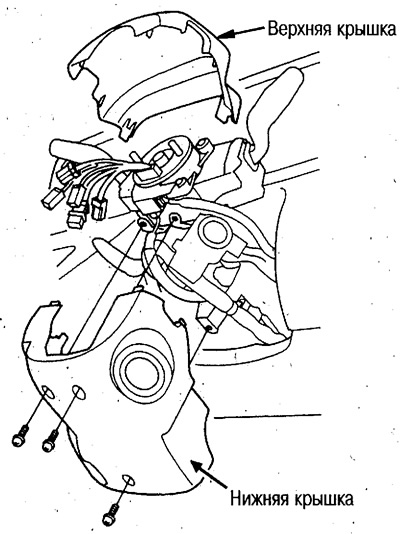

5. Снимите верхнюю и нижнюю крышки рулевой колонки, см. рис. на след. стр.





6. Снимите с держателя разъем D₂, разъедините разъемы D_2i и D_2o.

7. Отсоедините 4-контактный разъем от катушки э/проводки.

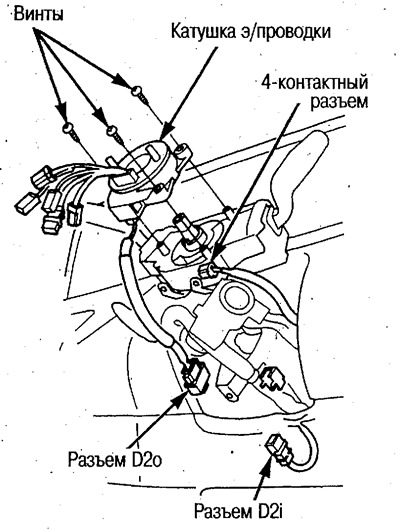

8. Открутите 3 крепежных винта катушки э/проводки и снимите ее.

Установка

Внимание. Перед началом работы убедитесь, что кабели отсоединены от аккумулятора.

1. Убедитесь, что передние колеса установлены в положение прямо-вперед.

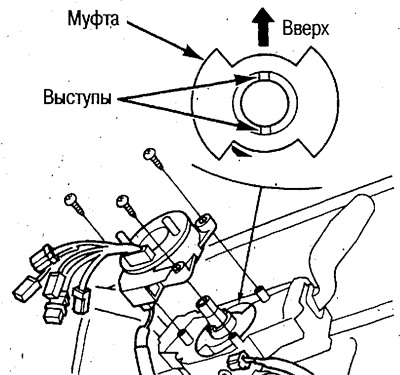

2. Отрегулируйте положение муфты, как показано на рисунке, и установите ее.



3. Выполните в обратном порядке пп. 5-8 раздела «Снятие».



4. Отцентрируйте катушку э/проводки. Для этого сначала поверните ее штифтом до упора по часовой стрелке, затем поверните ее влево на 2,5 оборота.

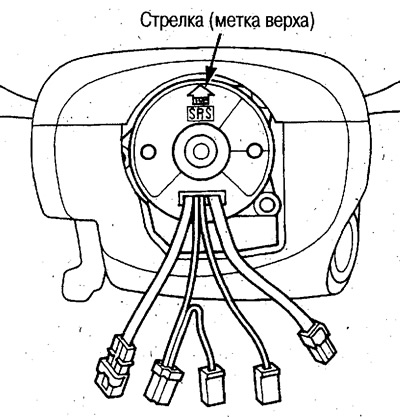

Убедитесь, что стрелка на катушке направлена вверх.



5. Установите рулевое, колесо и затяните его гайку.

Совместите выступы муфты и пазы вала рулевой колонки.

Совместите штифты катушки э/проводки и отверстия рулевого колеса.

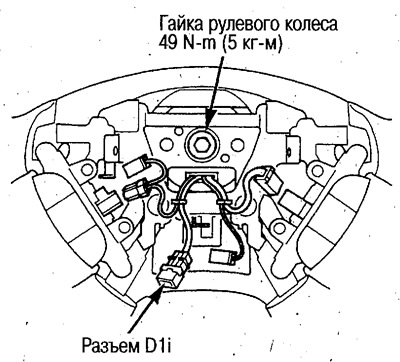

6. Подключите разъемы выключателя клаксона и переключателей круиз-контроля и радиоприемника. Разместите разъем D_1i со стороны установочной панели рулевого колеса.



7. Установите фронтальную подушку безопасности водителя, см. выше.

После установки подключите кабели к аккумулятору и выполните следующую проверку:

• Поверните ключ зажигания в положение ON (II) и убедитесь, что контрольная лампа SRS загорится и спустя 6 секунд погаснет.
• Поверните рулевое колесо до упора влево и вправо и убедитесь, что контрольная лампа SRS не загорается.
• Проверьте работу клаксона.
• Проверьте работу переключателя круиз-контроля.
• Проверьте работу переключателя радиоприемника.
