Дисплей комплексной информации — снятие блока дисплея (Honda Avancier 1)

0

1. Снимите панель комбинации приборов (см. выше).

2. Открутите 3 винта от блока дисплея.

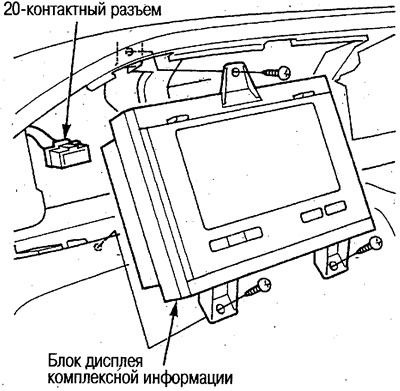

3. Отсоедините 20-контактный разъем и снимите блок дисплея.

3. Отсоедините 20-контактный разъем и снимите…
