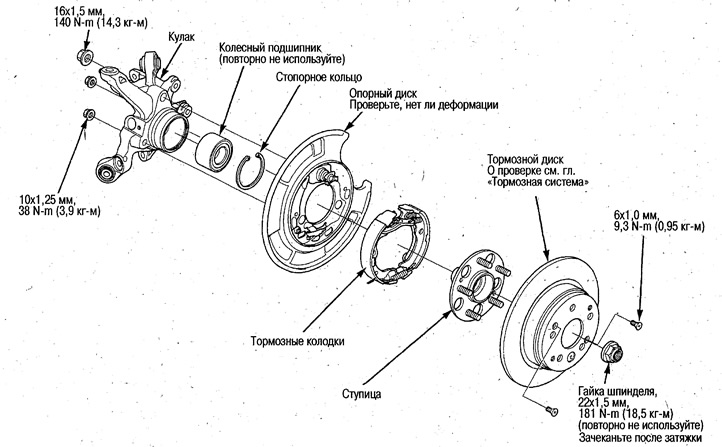

Расположение компонентов/проверка
Внимание.
- Перед сборкой очистите контактные поверхности колеса и тормозного диска, а также контактные поверхности тормозного диска и ступицы.
- Снимайте центральный колпак литых дисков с внутренней стороны колеса после его снятия.
Снятие и установка
1. Снимите задние колеса.

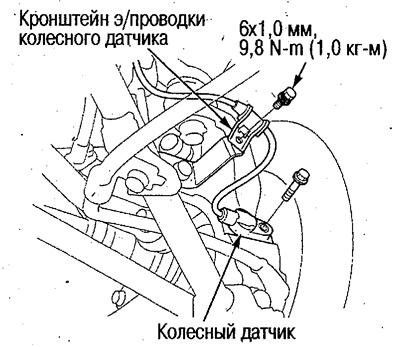

2. Снимите кронштейн э/проводки колесного датчика и колесный датчик.
Не отсоединяйте э/проводку от колесного датчика.

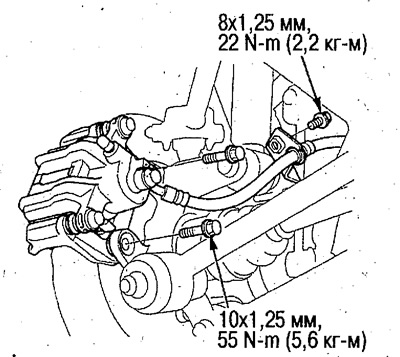

3. Открутите крепежный болт кронштейна тормозного шланга.
4. Открутите два крепежных болта кронштейна тормозного суппорта, снимите и подвесьте суппорт проволокой.
Внимание.
- Не подвешивайте суппорт на тормозном шланге.
- Следите, чтобы суппорт не ударялся о другие компоненты.
- Не перекручивайте тормозной шланг.

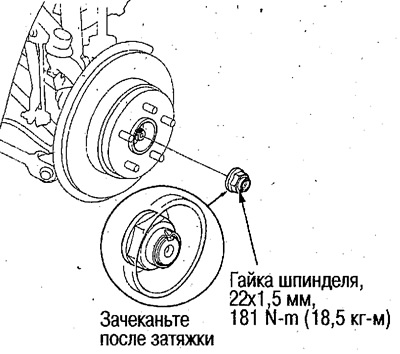

5. Расчеканьте контргайку шпинделя и открутите ее.

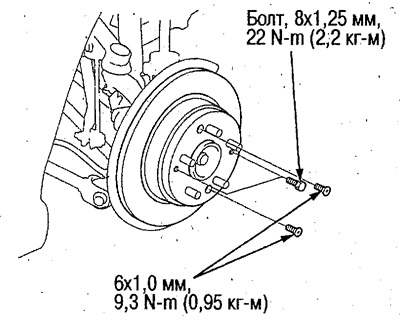

6. Открутите винты (6 мм) с тормозного диска и снимите тормозной диск.
Закрутите два болта (8 мм), как показано на рисунке, и затягивая болты равномерно, снимите тормозной диск со ступицы.
Внимание. Во время установки тормозного диска тщательно очистите установочные поверхности от ржавчины и посторонних частиц.

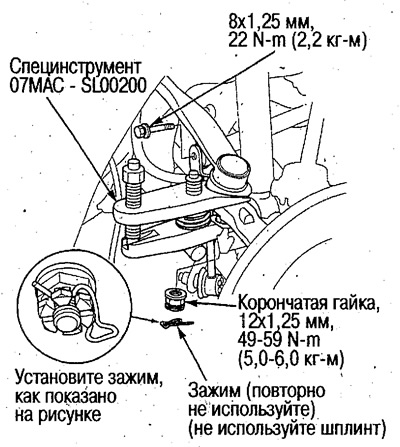

7. Отсоедините кулак от верхнего рычага и тяги стабилизатора.

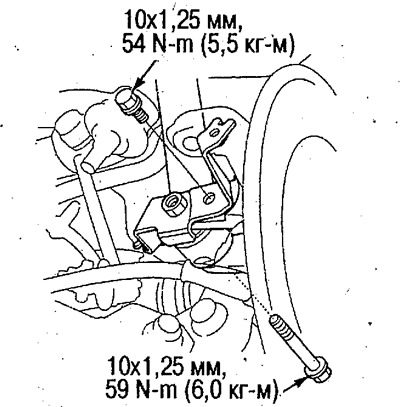

8. Отсоедините кулак от амортизатора.

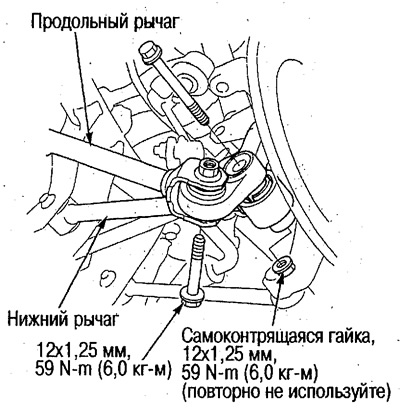

9. Отсоедините кулак от продольного рычага и нижнего рычага.

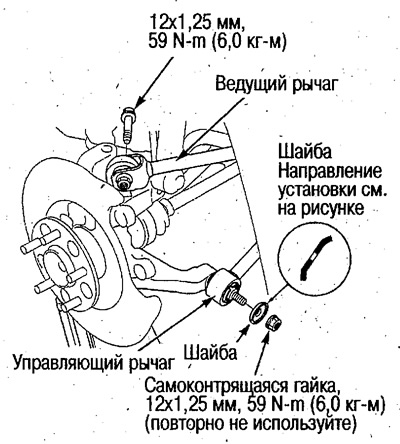

10. Отсоедините кулак от ведущего рычага и управляющего рычага.
11. Отсоедините трос стояночного тормоза (смотрите главу Тормозная система).

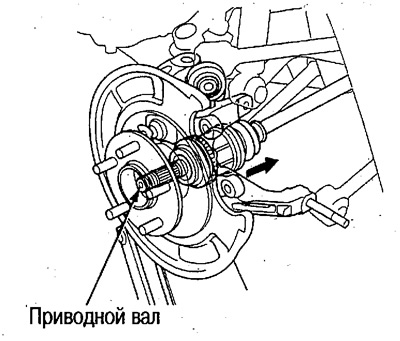

12. Снимите кулак с приводного вала.
13. Устанавливайте в порядке, обратном снятию.
Во время установки кулака компоненты подвески затягивайте в следующем порядке:
- После установки каждого компонента закрутите болты/гайки от руки.
- Переведите вес автомобиля на подвеску, приподняв ее домкратом.
- Затяните болты/гайки с требуемым усилием.
14. Выполните проверку и регулировку углов установки колес (см. выше).
