Влияние угла выхода лопаток насосного колеса на безразмерные характеристики гидротрансформатора

Как уже отмечалось, коэффициенты моментов насосного с_Н и турбинного с_Т колес прозрачного гидротрансформатора являются функциями двух переменных: передаточного отношения гидротрансформатора i и угла выхода лопаток насосного колеса β_Н2 (см. рис. 2-2).

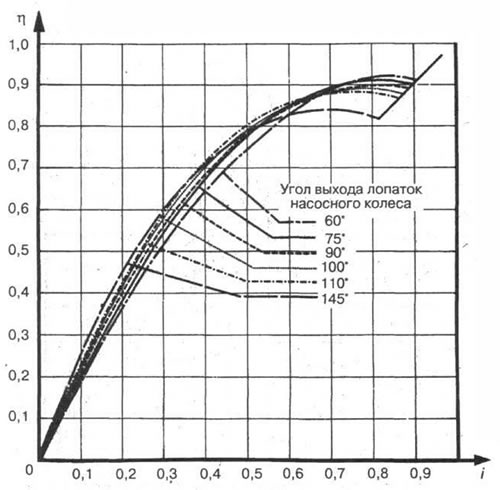

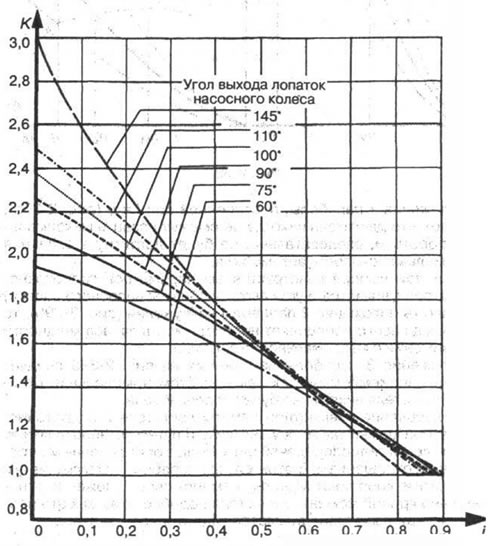

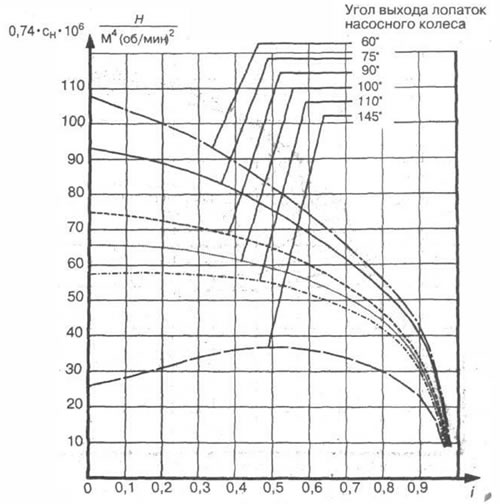

В результате многочисленных экспериментальных исследований, проводившихся в течение длительного периода времени, были получены зависимости коэффициента трансформации момента К (рис. 2.40), КПД (рис. 2-41) и коэффициента момента насосного колеса с_Н (рис. 2-42) от передаточного отношения гидротрансформатора и угла выхода насосного колеса.
