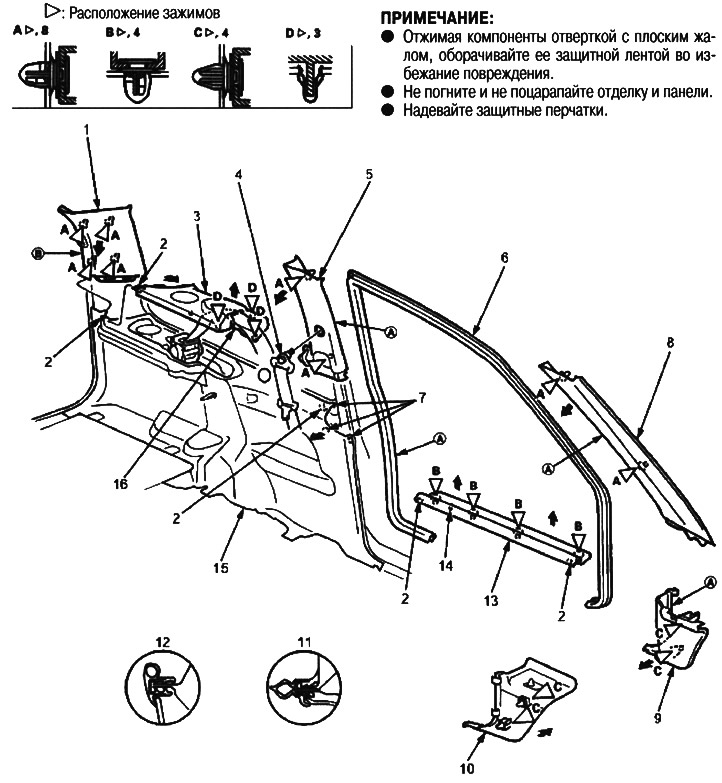

1. тапицерия на задната колона; 2. кука; 3. заден страничен рафт; 4. горен анкерен болт на предния предпазен колан, 7/16-20 UNF, 32 Nm (3,3 kgf/m); 5. Облицовка на В-колона; 6. тапицерия на вратата; 7. куки; 8. Облицовка на А-колона; 9. левия панел на арката на колелото; 10. панел на арката на десния колело; 11. раздели Б; 12. раздели А; 13. странична облицовка; 14. щифт; 15. заден страничен декоративен панел; 16. жлеб

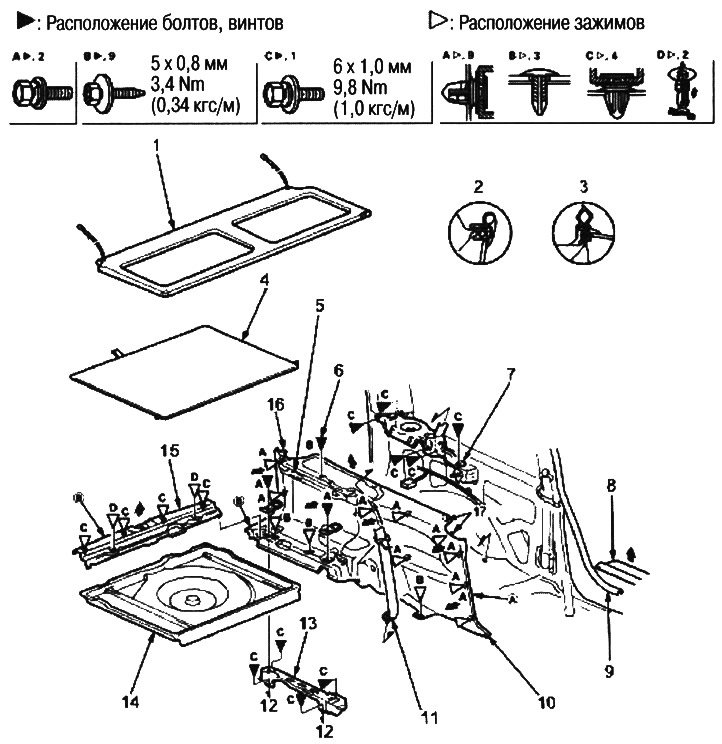

1. заден централен рафт; 2. раздели А; 3. раздели Б; 4. капак на резервното колело; 5. осветление на багажното отделение. свалете тапицерията на задната колона (виж по-горе); 6. винт; 7. опора за заден рафт; 8. странична облицовка (виж по-горе); 9. тапицерия на вратата; 10. заден страничен декоративен панел. Отстранете възглавницата на задната седалка, облегалката на задната седалка и задния страничен рафт.; 11. долен анкерен болт на задния предпазен колан, 7/16-20 UNF, 32 Nm (3,3 kgf/m); 12. към тялото; 13. багажна рамка; 14. подов елемент на задната кофа; 15. заден декоративен панел; 16. кука; 17. куки

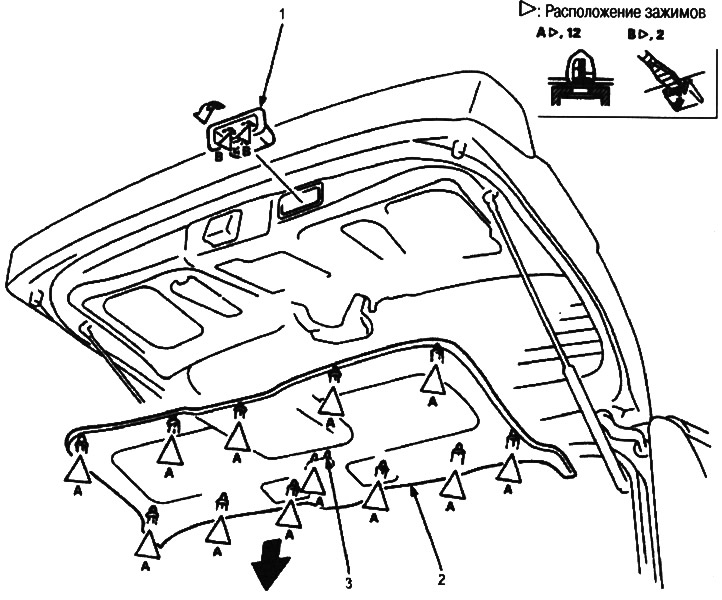

1. сгъваем джоб; 2. тапицерия на задната врата; 3. щифт

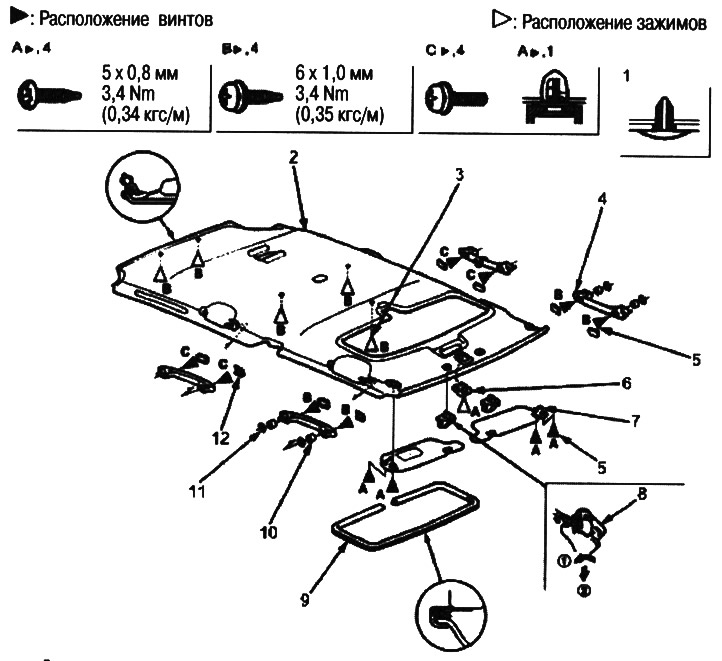

1. 4 (с люк на покрива), 5 (без люк на покрива); 2. хедлайнер; 3. без люк; 4. парапети; 5. ET винт; 6. технологична покривна тапа; 7. слънчева козирка; 8. държач; 9. завършване на покрива; 10. втулка; 11. заключваща шайба; 12. капачка

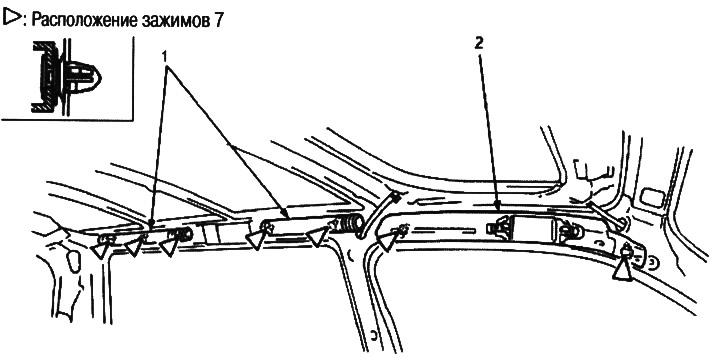

1. амортисьор отстрани на покрива; 2. странично уплътнение на покрива
Монтажът се извършва в ред, обратен на премахването, като се има предвид следното:
- Сменете повредените скоби.
- Преди да монтирате анкерните болтове, уверете се, че предпазните колани не са усукани.
Забележка:
- Когато натиснете компоненти с плоска отвертка, увийте ги със защитна лента, за да предотвратите повреда.
- Не огъвайте и не драскайте тапицерията.
- Не повреждайте арматурното табло или друга вътрешна облицовка.
1. Премахнете:
- Вътрешно осветление
- Огледало за обратно виждане (без спойлер на покрива) (виж по-горе).
- Облицовка на А-колона (двете страни) (виж по-горе).
- Облицовка на В-колона (двете страни) (виж по-горе).
- Облицовка на C-колона (двете страни) (виж по-горе).
- Капак на ключалката (с люк) (виж по-горе).
2. Отстранете сенника и държача от двете страни.
3. Отстранете капачките, развийте винта и отстранете ръкохватките.
4. Отстранете тапицерията на покрива (с люк).
5. Отстранете щипката, след това отстранете облицовката на покрива през отвора на задната врата.
6. Отстранете уплътнението от страната на покрива и амортисьора от страната на покрива.
7. Монтажът се извършва в реда, обратен на демонтирането.
