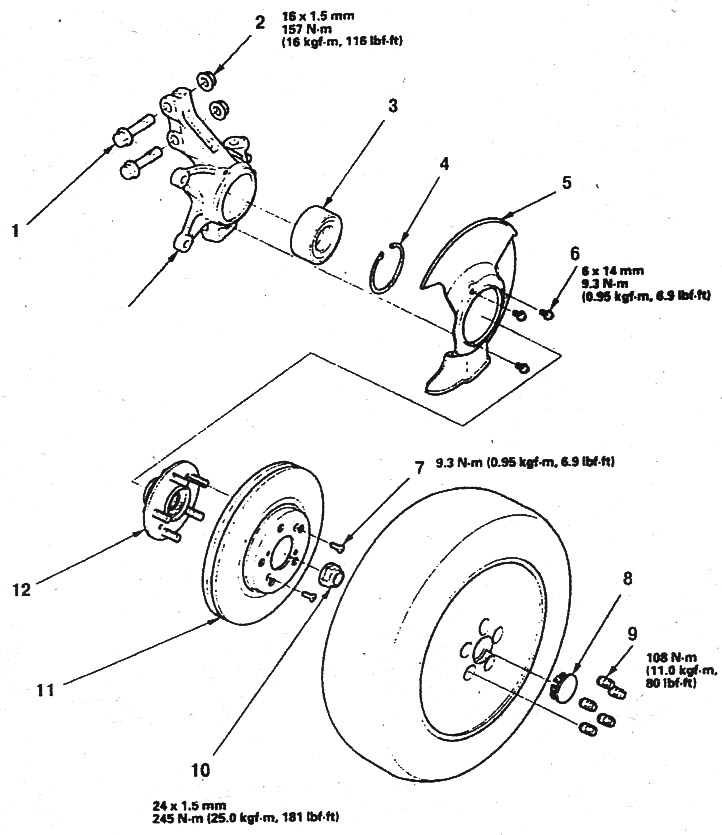

Поворотный кулак (Odyssey V6)Поворотный кулак (Odyssey V6): 1. Стяжной болт амортизатора; 2. Гайка; 3. Подшипник (заменить); 4. Пружинное кольцо; 5. Грязеотражатель; 6. Винт с шайбой; 7. Винт крепления диска тормоза; 8. Колпак; 9. Гайка колеса; 10. Гайка ступицы (заменить)

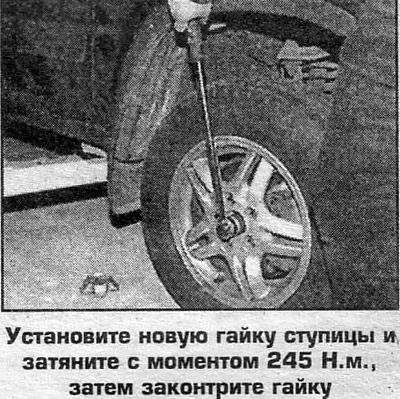

Перед установкой, смажьте упорную поверхность гайки
После затягивания, законтрите гайку
Снятие

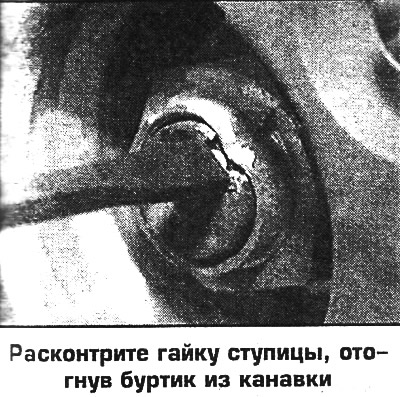

1. Расконтрите гайку ступицы удалив загнутый буртик из канавки полуоси.

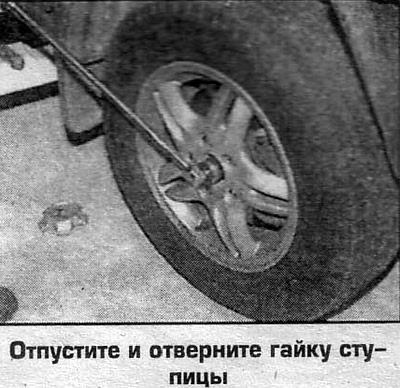

2. Отверните гайку ступицы.
3. Отпустите гайки крепления колем.
4. Поднимите автомобиль.
5. Снимите колесо.
6. Отверните болты крепления суппорта и шланга тормоза. Суппорт отведите в сторону и закрепите.

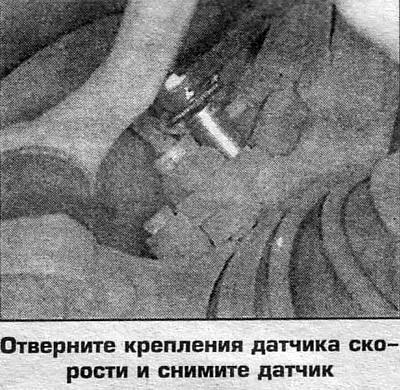

7. Отверните болты крепления датчика ABS и снимите датчик.

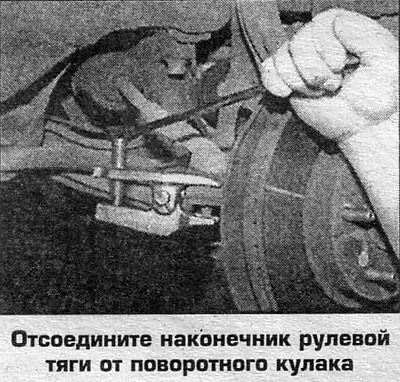

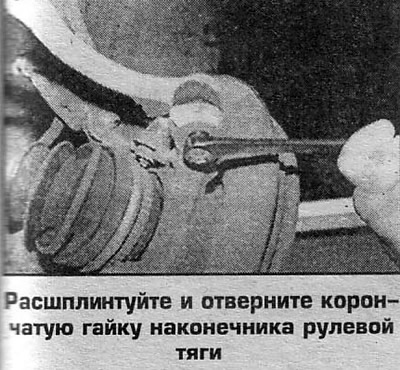

8. Отсоедините от кулака наконечник рулевой тяги.
9. Выпрессуйте из нижнего рычага шаровую опору.
10. На автомобилях CR-V и 4-х цилиндровых Odyssey отсоедините шаговую опору верхнего рычага.
11. На автомобилях Odyssey V6, отверните болты и гайки крепления стойки к поворотному кулаку.

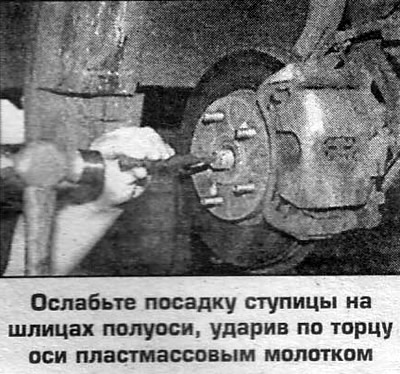

12. Снимите поворотный кулак, при необходимости пристукните мягким молотком, шлицов.
13. На автомобилях CR-V и Odyssey V6, выпрессуйте ступицу в сборе с подшипником (см. ниже).
14. На 4-х цилиндровых Odyssey, отверните болты и снимите ступицу.
15. Снимите грязеотражатель.
16. Проверьте состояние шпилек крепления колес, поврежденные шпильки замените.
Установка
17. Установите грязеотражатель.
18. На автомобилях Odyssey V6 и CR-V, установите колесный подшипник, стопорное кольцо и ступицу.
19. На 4-х цилиндровых Odyssey установите ступицу с подшипниковым узлом, затяните болты крепления с моментом 44 Нм.
20. Дальнейшая установка выполняется в обратном порядке. Затяните крепления с заданными моментами.
 |  |
 |  |
 |  |
 |  |
 |  |
