Проверка работоспособности ТА датчика

Главная Хонда Аккорд 3 (1985-1989) Силовой агрегат Управление обратной связью

0

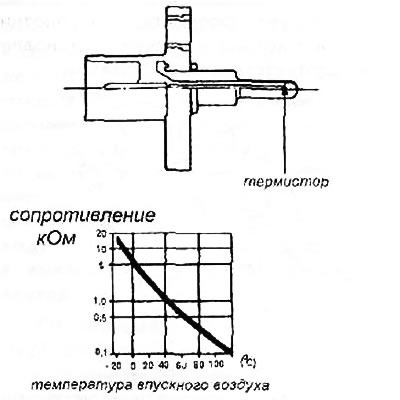

Датчик температуры (ТА) впуска воздуха представляет собой термистор (резистор, сопротивление которого зависит от температуры). Сопротивление термистора уменьшается с увеличением температуры поступающего воздуха, как это показано на рисунке.

Включите зажигание.

Измерьте напряжение между 3 (Красным (+)) и 32 (Черным (-)) контактами.



Если напряжение находится в диапазоне 2-4 В, то ТА-датчик в норме.

В ином случае следует выключить зажигание.

Далее, отсоедините 2-штырьковый разъем на ТА-датчике.

Включите зажигание.

Измерьте напряжение между 3 (Красным (+)) и 32 (Черным (-)) контактами.

Если напряжение не равно примерно 5 В, то следует заменить блок управления и провести повторную проверку. Если напряжение равно примерно 5 В, то следует измерить сопротивление между двумя контактами ТА-датчика.

Если сопротивление не находится в диапазоне 1-4 Ком, то следует заменить ТА-датчик.

Если сопротивление находится в диапазоне 1-4 Ком, то следует измерить напряжение между Красным контактом (+) и массой.

Если напряжение равно примерно 5 В, то следует починить обрыв в Черном проводе между ТА-датчиком и точкой G2.

В ином случае следует починить обрыв или короткое замыкание Красного проводника между ТА-датчиком и выводом 3 блока управления.
