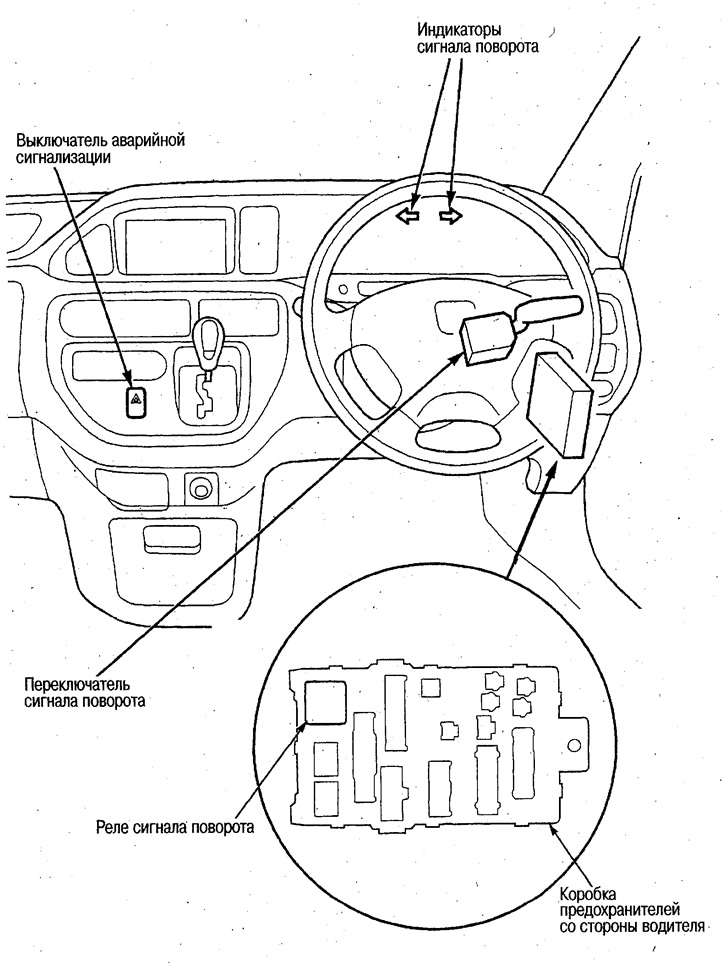

Alkatrész helye

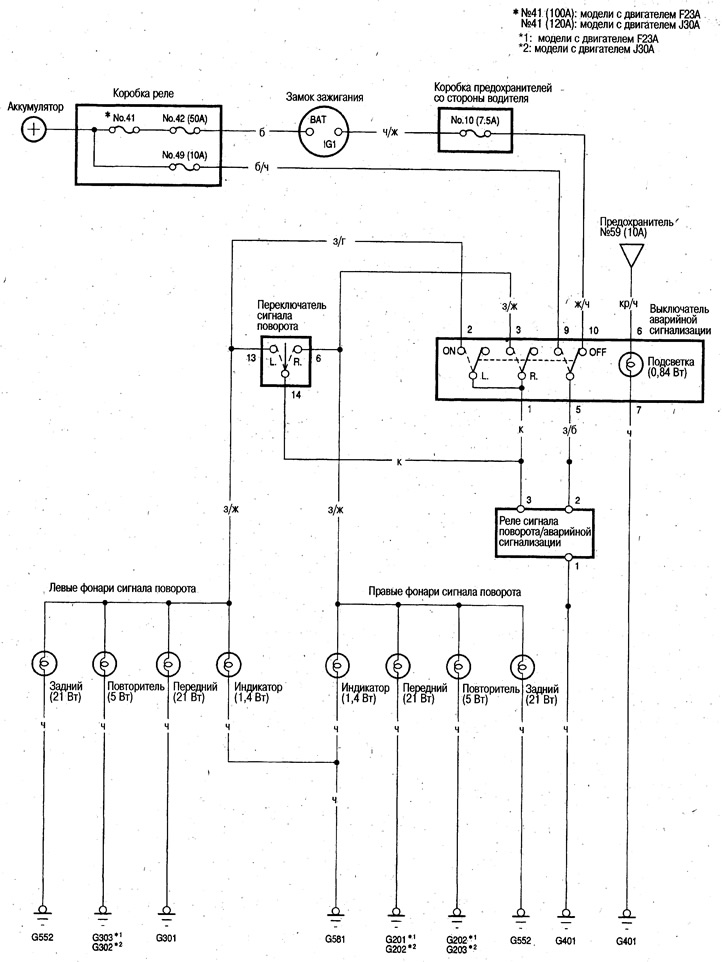

Elektromos diagram
A vészvillogó kapcsoló ellenőrzése
1. Távolítsa el a központi panelt (lásd a Test fejezetet).
2. Válassza le a 10 tűs csatlakozót a kapcsolóról.

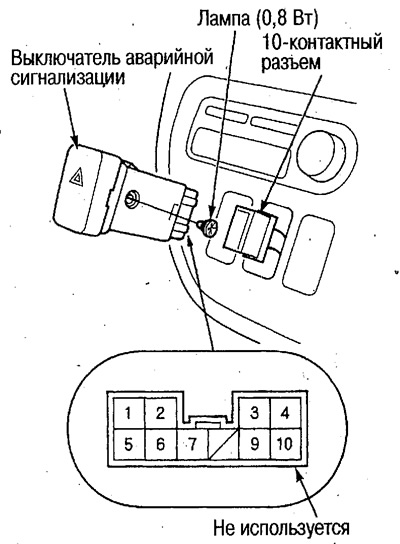

3. Nyomja ki a kapcsolót a műszerfal hátulján.

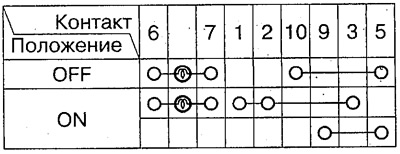

4. Ellenőrizze a folytonosságot a különböző érintkezők között minden kapcsolóállásban, és győződjön meg arról, hogy csak a táblázatban szereplő vezetékekkel összekapcsolt érintkezők között van folytonosság.
Relé bemenetek ellenőrzése

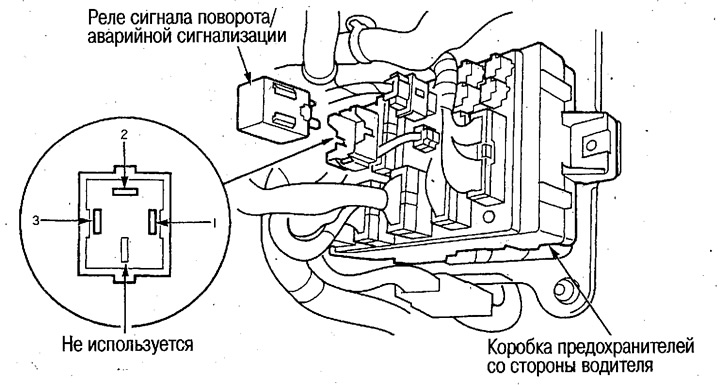

1. Távolítsa el az irányjelző/vészvillogó relét a vezetőoldali biztosítékdobozból.

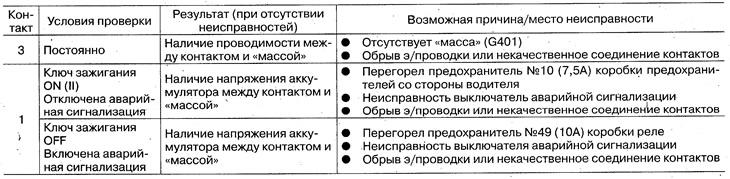

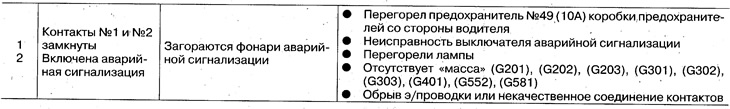

2. Ellenőrizze az alábbi jeleket. Ha minden jelzés normális, és az irányjelző/vészvillogó nem működik, cserélje ki a relét.
