Podešavanje vodilice (Honda Avancier 1)

Prije podešavanja, postavite upravljač u položaj koji odgovara vozilu koje se kreće u smjeru naprijed.

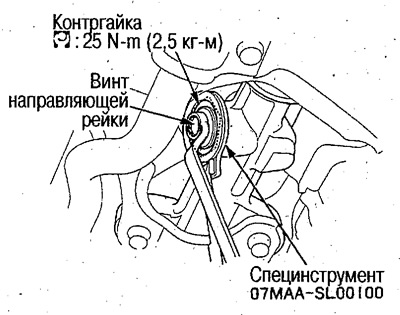

1. Pomoću posebnog alata otpustite sigurnosnu maticu i pomoću ključa namjestite vijak vodilice tako da se uspostavi standardni kut. Pomoću TORX ključa zategnite vodeći vijak na 5 N·m (0,5 kg·m), otpustite vijak, a zatim ga ponovno zategnite na 5 N·m (0,5 kg·m).

2. Pomoću ključa odvrnite vijak vodilice do standardnog kuta.

• Standardni povratni kut: ne više od 25⁺⁰_-5

3. Pomoću ključa pričvrstite vijak vodilice i pomoću TORX ključa i posebnog alata zategnite sigurnosnu maticu.

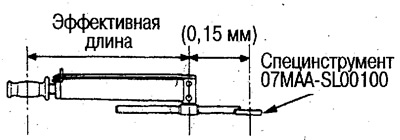

Prilikom zatezanja protumatice pomoću posebnog alata dolazi do razlike između momenta očitanja TORX ključa i stvarnog momenta. Izmjerite silu zatezanja na sljedeći način.



Formula za izračun: Sila očitana s TORX ključa = [efektivna duljina TORX ključa (m) x potrebna sila zatezanja (N m (kg m))]/(efektivna duljina TORX ključa (m) + 0,15 (m))

Primjer izračuna: [0,345 (m) x 67 N·m (6,8 kg·m)]/(0345 (m) + 0,15 (m)) = 46 N·m (4,7 kg·m)
