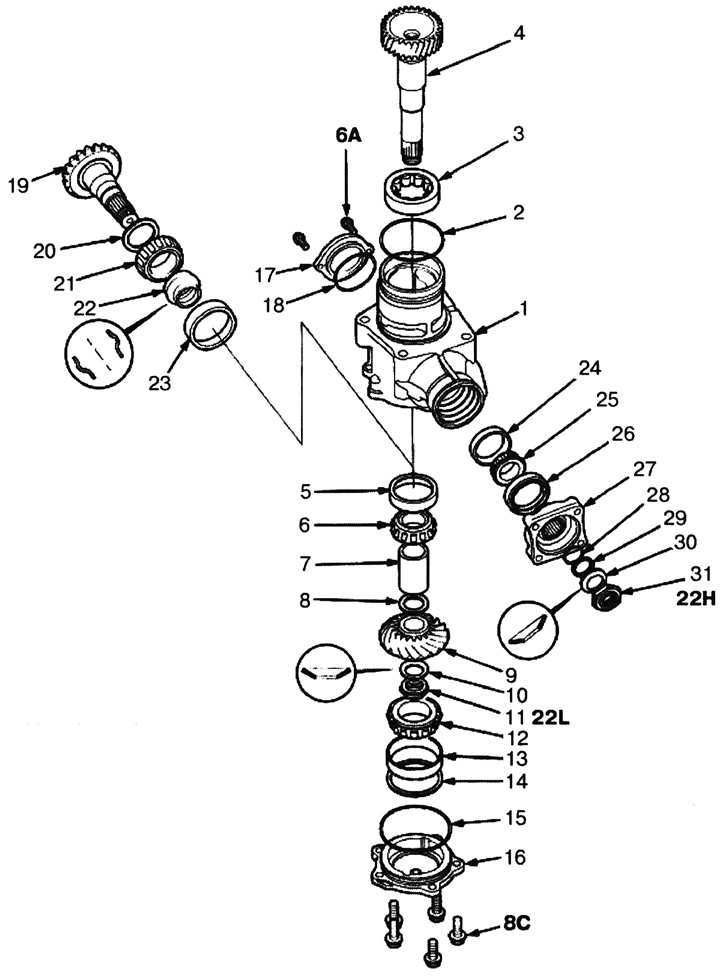

1. Carter prijenosno kućište; 2. O-prsten. Zamijeniti; 3. Valjkasti ležaj kućišta radilice prijenosnog kućišta; 4. Osovina prijenosne kutije; 5. Vanjski prsten konusnog valjkastog ležaja; 6. Konusni valjkasti ležaj; 7. Čahura osovine prijenosne kutije; 8. Potisna podloška, 25 mm. Odabrano lokalno; 9. Pogonski zupčanik kućišta prijenosa (hipoidni zupčanik); 10. Konusna opružna podloška. Zamijeniti; 11. Kontramatica osovine prijenosne kutije, 22x1,25 mm; Lijevi navoj. Zamijeniti; 12. Konusni valjkasti ležaj; 13. Vanjski prsten konusnog valjkastog ležaja; 14. Potisna podloška, 68 mm. Odabrano lokalno; 15. O-prsten, Zamjena; 16. Poklopac A prijenosnog kućišta; 17. Poklopac u razvodnoj kutiji; 18. O-prsten. Zamijeniti; 19. Osovina gonjenog zupčanika prijenosnog kućišta (hipoidni zupčanik); 20. Potisna podloška, 35 mm. Odabrano lokalno; 21. Konusni valjkasti ležaj; 22. Čahura prijenosnog kućišta. Zamijeniti; 23. Vanjski prsten konusnog valjkastog ležaja; 24. Vanjski prsten konusnog valjkastog ležaja; 25. Konusni valjkasti ležaj; 26. Uljna brtva. Zamijeniti; 27. Spojna prirubnica; 28. O-prsten. Zamijeniti; 29. Zaštitni prsten; 30. Konusna opružna podloška. Zamijeniti; 31. Zaporna matica osovine gonjenog zupčanika prijenosnog kućišta, 22x1,25 mm. Zamijeniti
Zatezni momenti
vijak/matica br | Zakretni moment | Veličina | Bilješke |
6A | 12 Nm (1,2 kgf/m) | 6x1,0 mm | |
8C | 24 Nm (2,4 kgf/m) | 8x1,25 mm | |
22L | 118 Nm (12,0 kgf/m) | 22x1,25 mm | Sigurnosna matica vratila prijenosne kutije: lijevi navoj |
22N | 132-216 Nm (13,5-22,0 kgf/m) | 22x1,25 mm | Moment sigurnosne matice vratila pogonjenog zupčanika prijenosnog kućišta: Ovisno o ukupnom startnom momentu |
