Авансир 1 (1999-2003, бензин)

Расположение контактов блока управления PGM-FI (Honda Avancier 1)

  • Главная
  • Хонда
  • Авансир 1 (1999-2003, бензин)
  • Трансмиссия
  • Автоматическая коробка
  • Расположение контактов блока управления PGM-FI
0
Оглавление: 32-контактный разъем А ⇊ 25-контактный разъем В ⇊ 31-контактный разъем С ⇊ 16-контактный разъем D ⇊

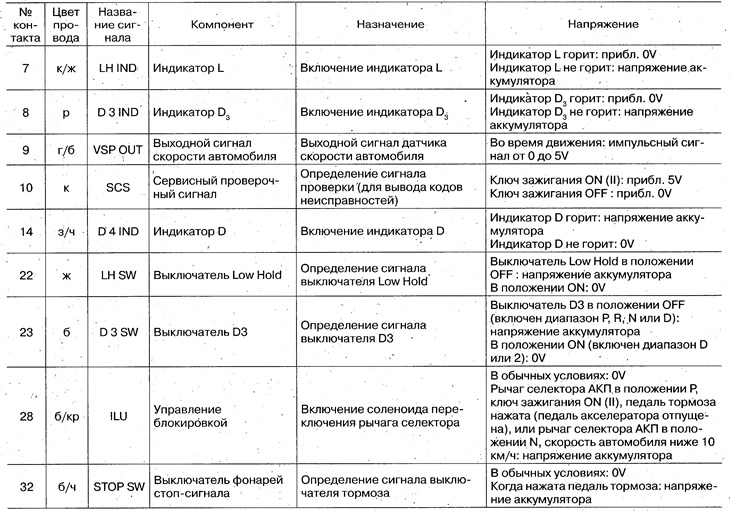

32-контактный разъем А



32-контактный разъем А

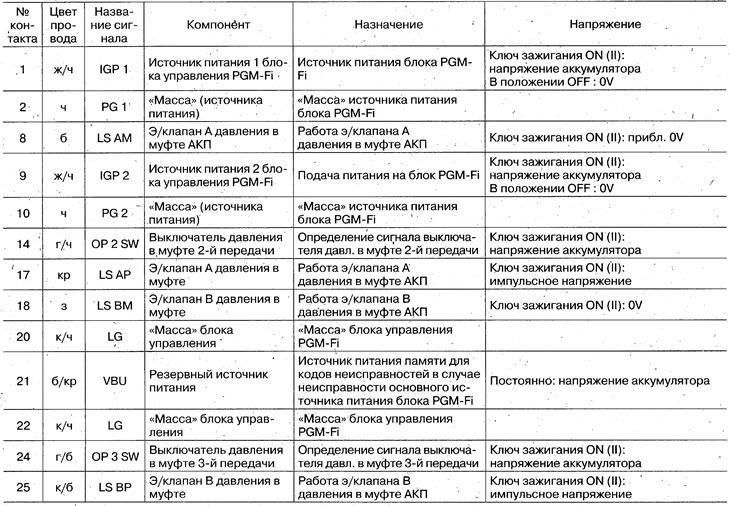

25-контактный разъем В



25-контактный разъем В

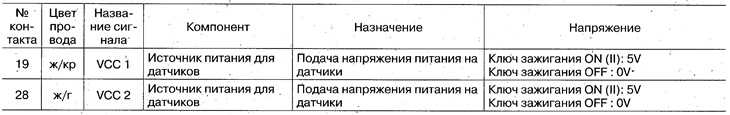

31-контактный разъем С



31-контактный разъем С

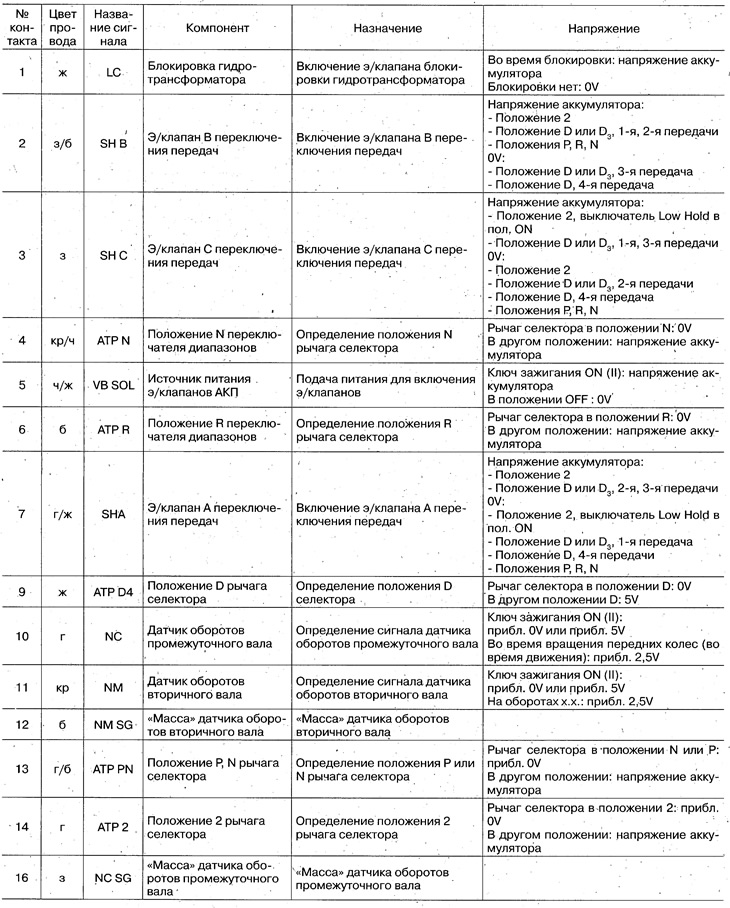

16-контактный разъем D



16-контактный разъем D


[Текст статьи доступен на сайте «www.hondabook.ru»]
Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Эта информация была проверена: Эмиль Сафонов
