Авансир 1 (1999-2003, бензин)

Коробка предохранителей и реле (Honda Avancier 1)

  • Главная
  • Хонда
  • Авансир 1 (1999-2003, бензин)
  • Электрооборудование
  • Электрические схемы
  • Коробка предохранителей и реле
0
Оглавление: Коробка реле ⇊ Соединения в коробке реле ⇊ Коробка предохранителей со стороны…⇊ Соединения в коробке предохранителей…⇊ Соединения в коробке предохранителей…⇊ Соединения в коробке предохранителей…⇊

Коробка реле



Коробка реле

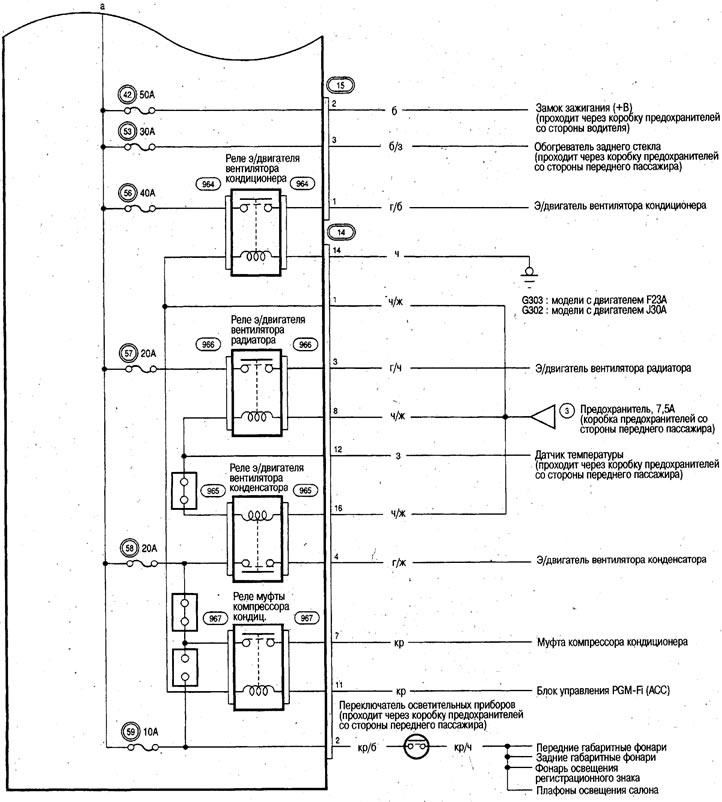

Соединения в коробке реле



Соединения в коробке реле


Соединения в коробке реле

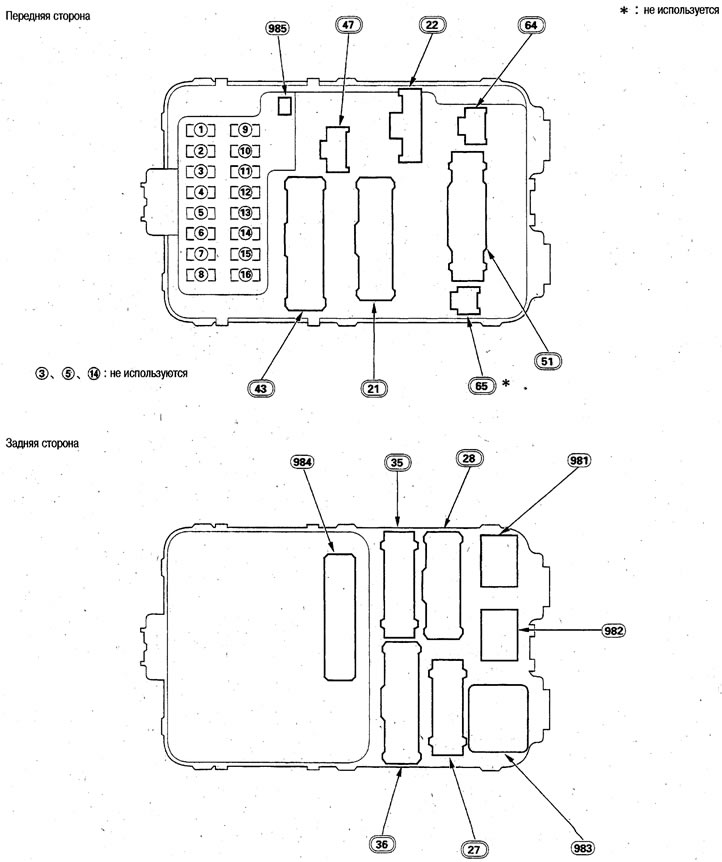

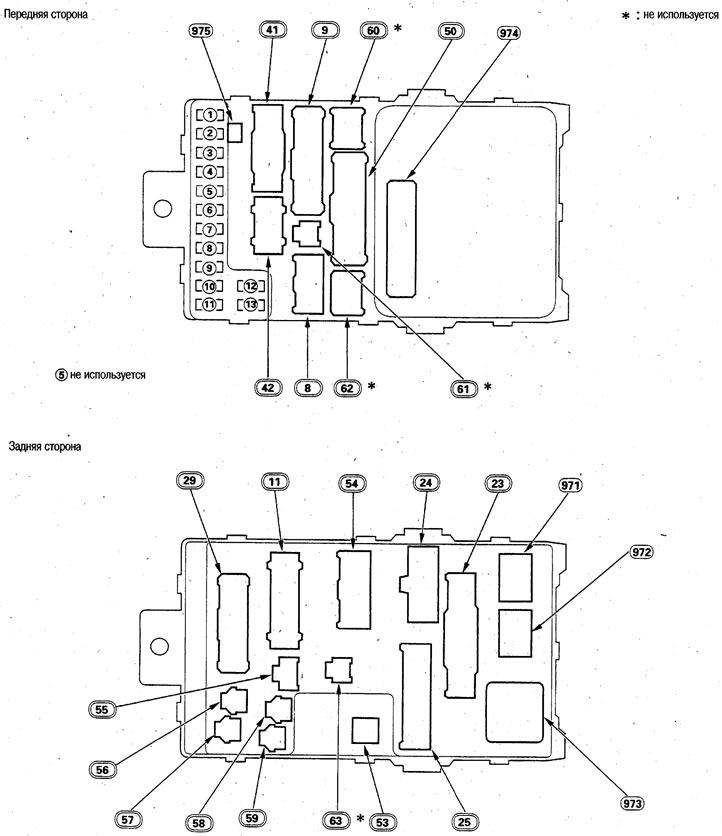

Коробка предохранителей со стороны водителя



Коробка предохранителей со стороны водителя

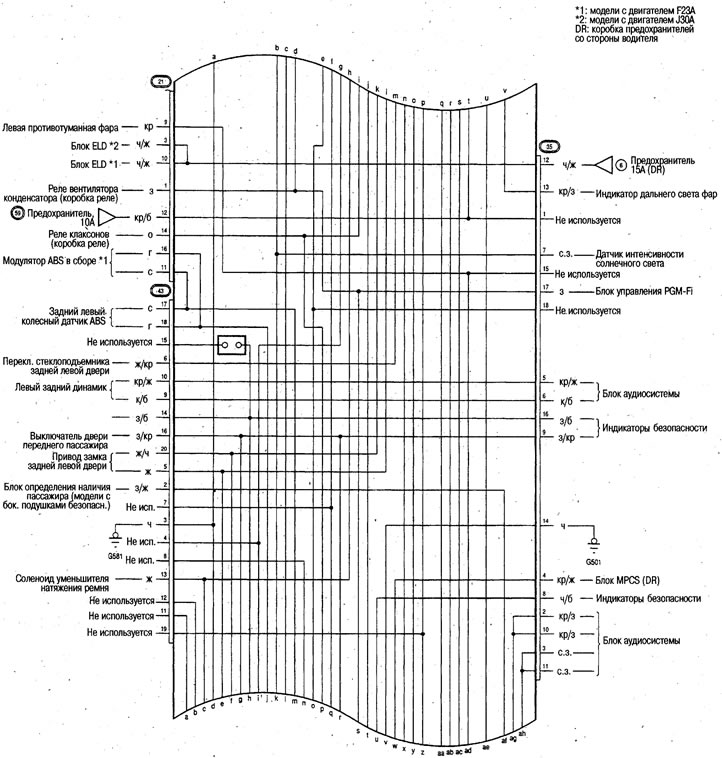

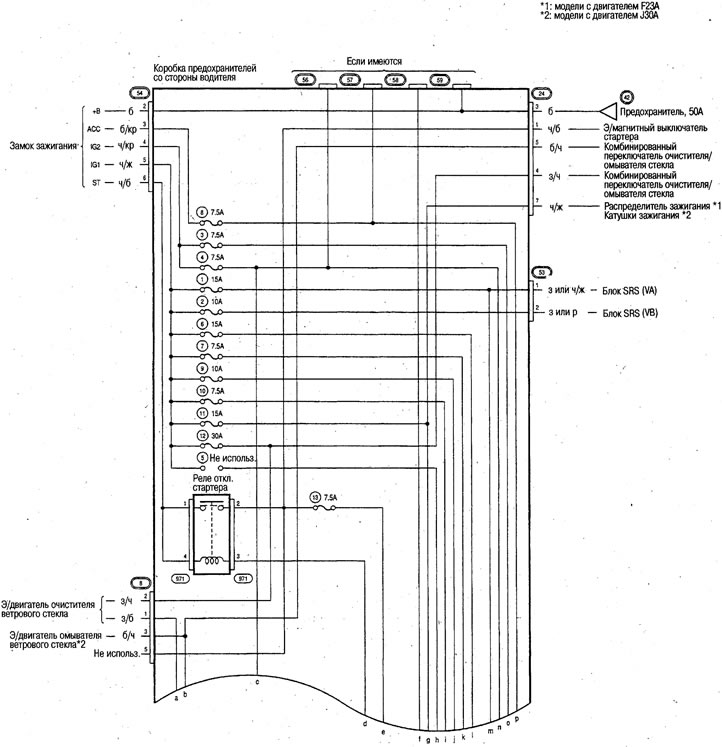

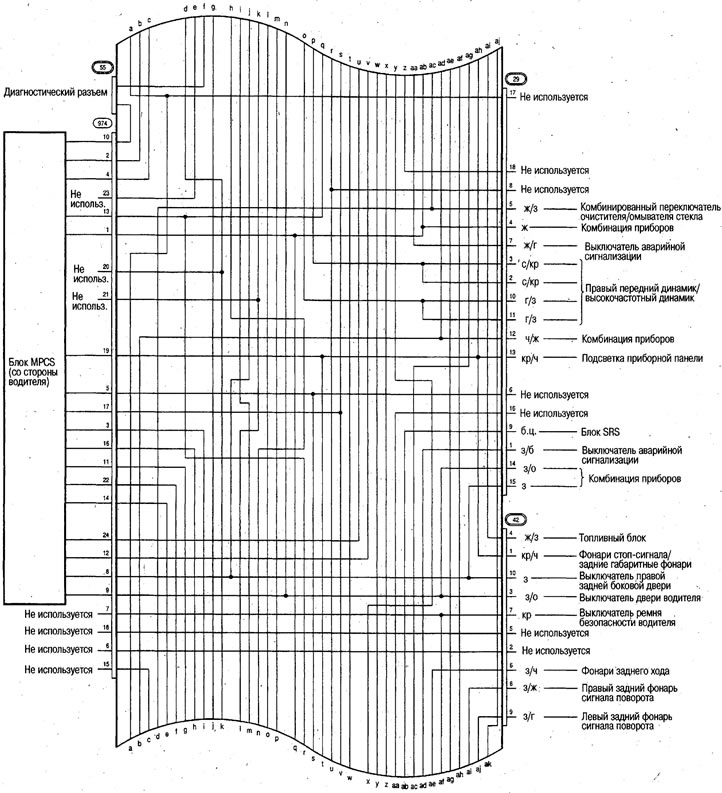

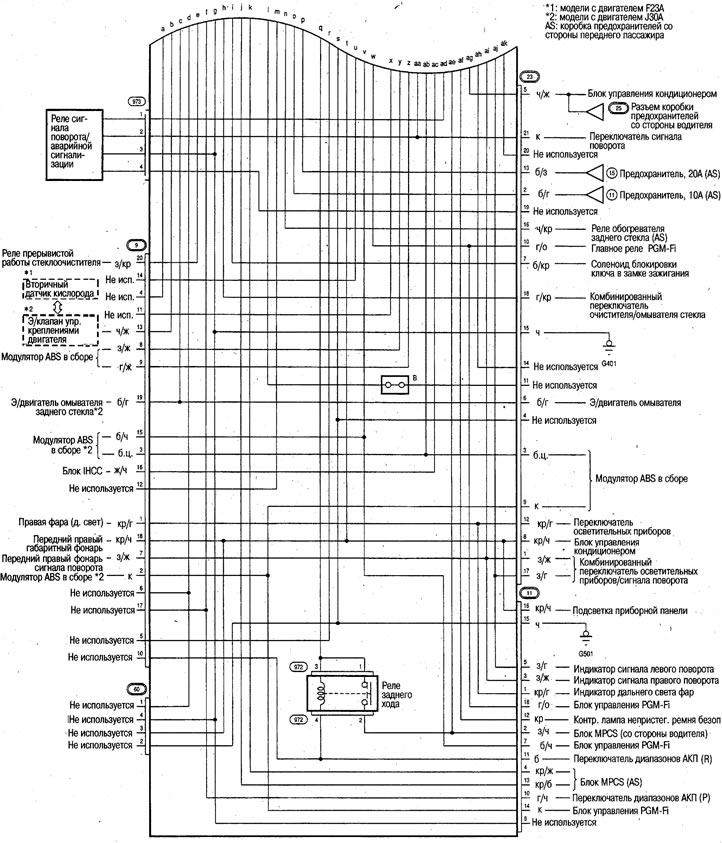

Соединения в коробке предохранителей со стороны водителя



Соединения в коробке предохранителей со стороны…


Соединения в коробке предохранителей со стороны…


Соединения в коробке предохранителей со стороны…


Соединения в коробке предохранителей со стороны…





Соединения в коробке предохранителей со стороны водителя



Соединения в коробке предохранителей со стороны…

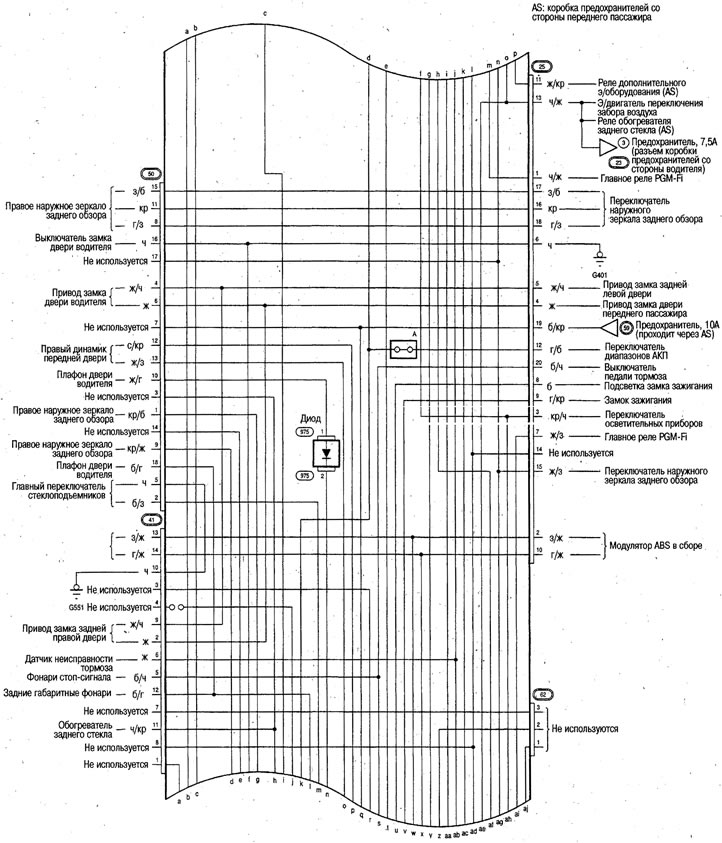

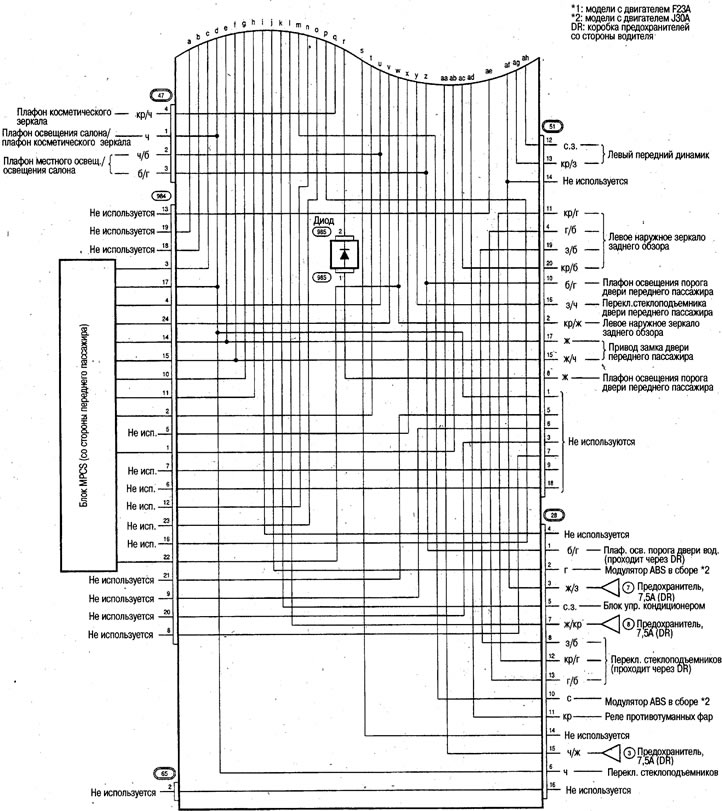

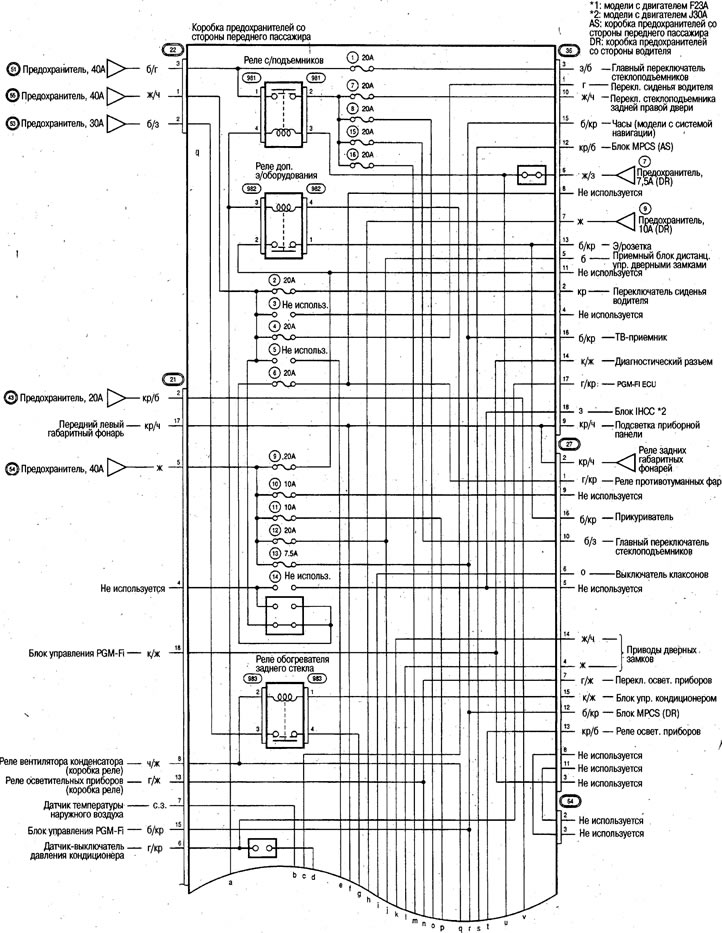

Соединения в коробке предохранителей со стороны переднего пассажира



Соединения в коробке предохранителей со стороны…


Соединения в коробке предохранителей со стороны…


Соединения в коробке предохранителей со стороны…


(Информация получена из этого источника HondaBook.ru)
Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Эта информация была проверена: Эмиль Сафонов
