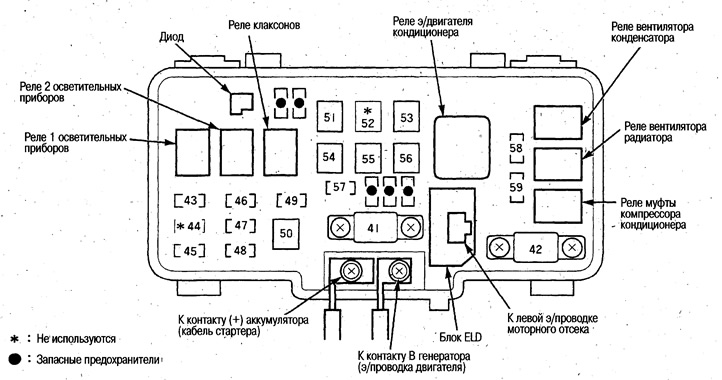

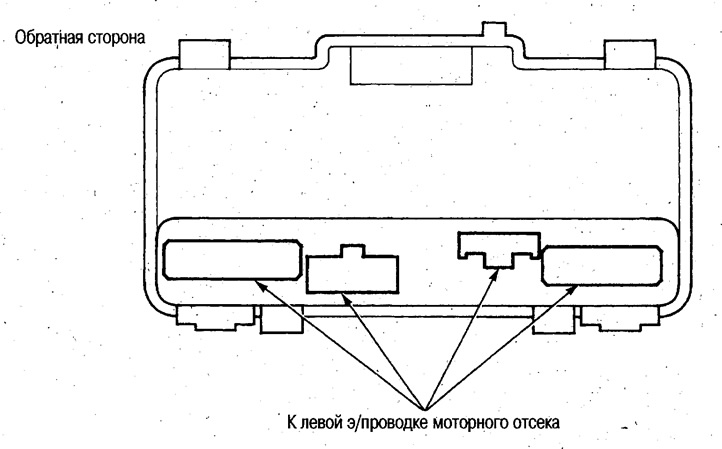

Скрынка рэле/засцерагальнікаў


Скрынка рэле/засцерагальнікаў


Скрынка рэле/засцерагальнікаў

*1: Мадэлі з рухавіком F23A
*2: Мадэлі з рухавіком J30A

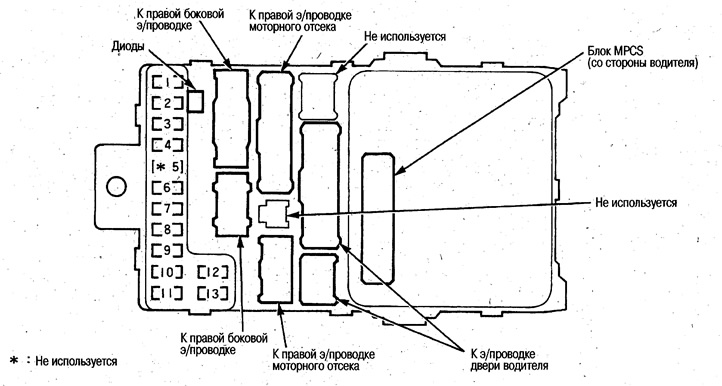

Скрынка засцерагальнікаў з боку кіроўцы



Скрынка засцерагальнікаў з боку кіроўцы


Скрынка засцерагальнікаў з боку кіроўцы


Скрынка засцерагальнікаў з боку кіроўцы




Скрынка засцерагальнікаў з боку пярэдняга пасажыра



Скрынка засцерагальнікаў з боку пярэдняга пасажыра


Скрынка засцерагальнікаў з боку пярэдняга пасажыра

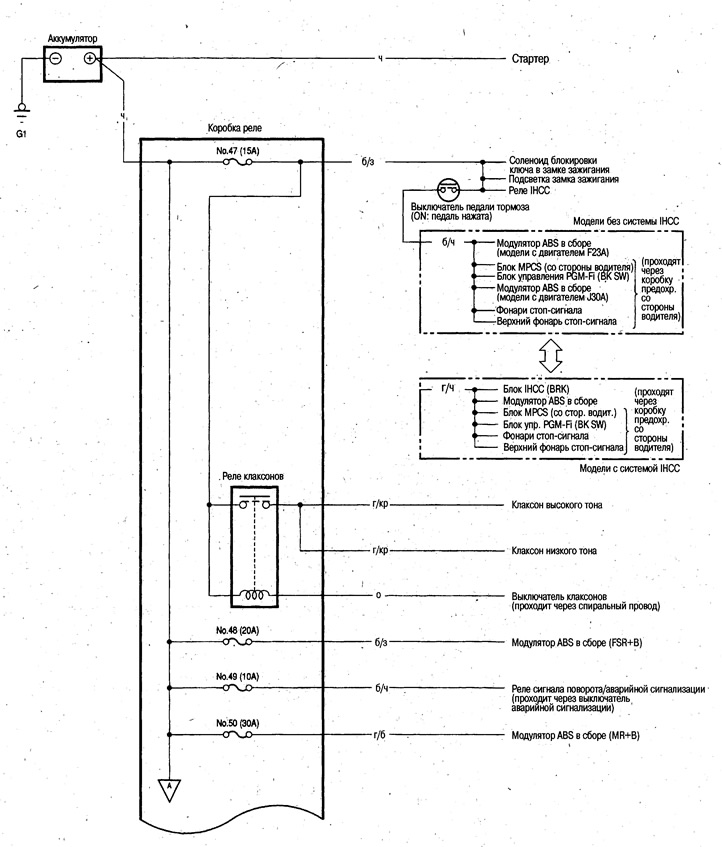

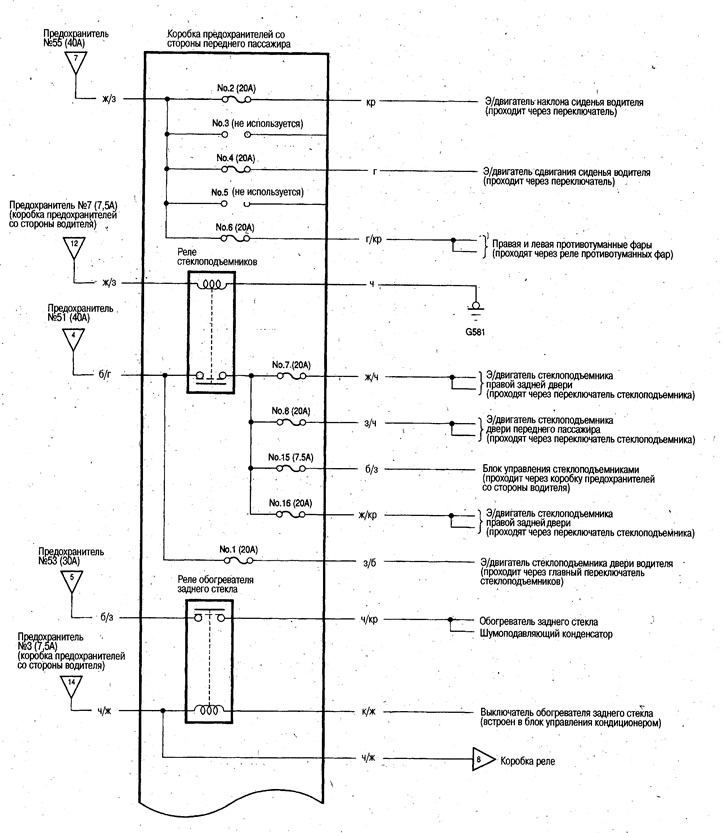

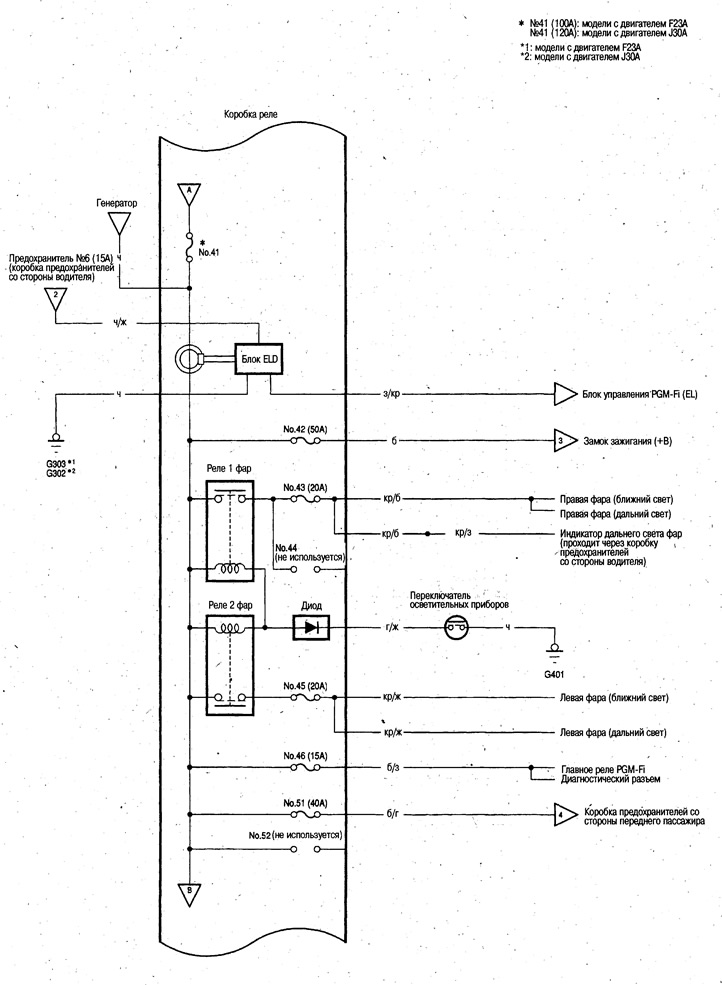

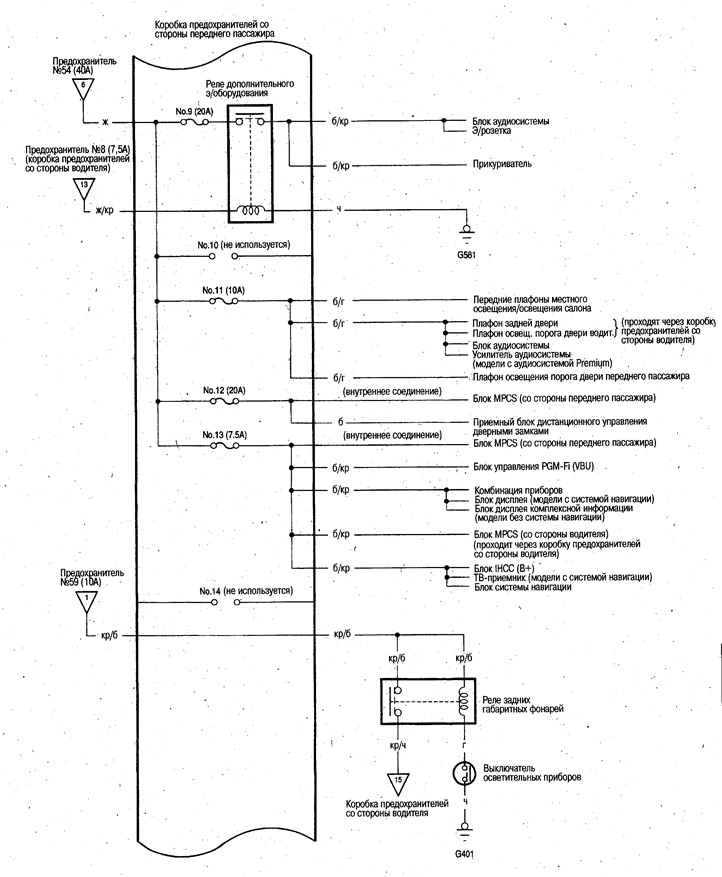

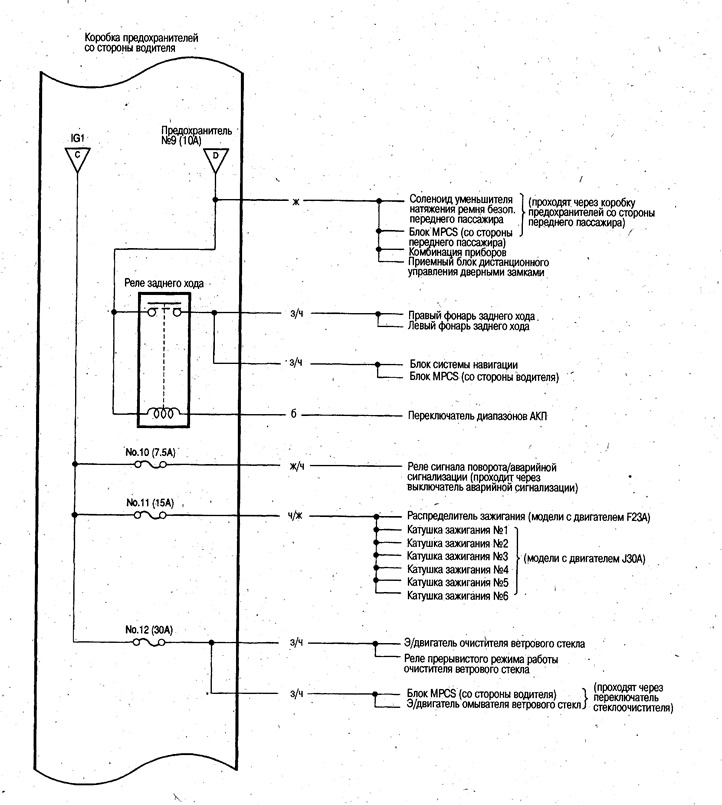

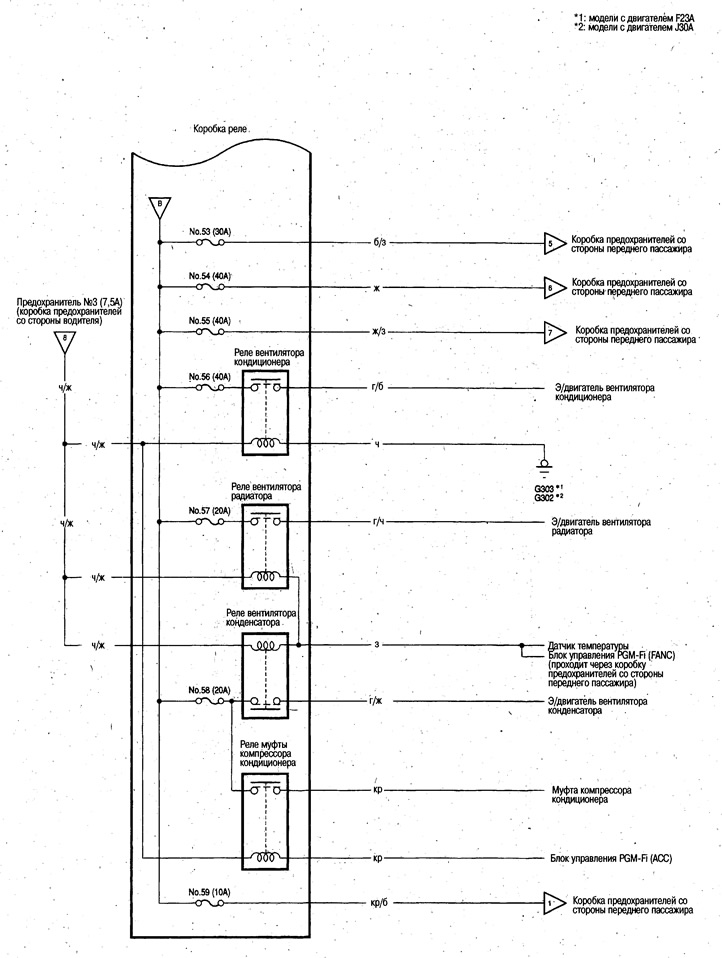

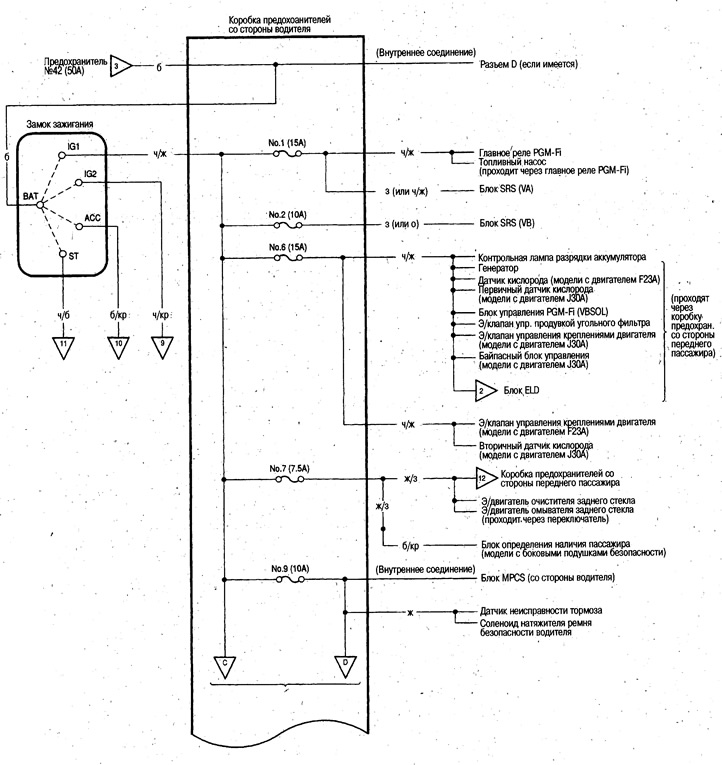

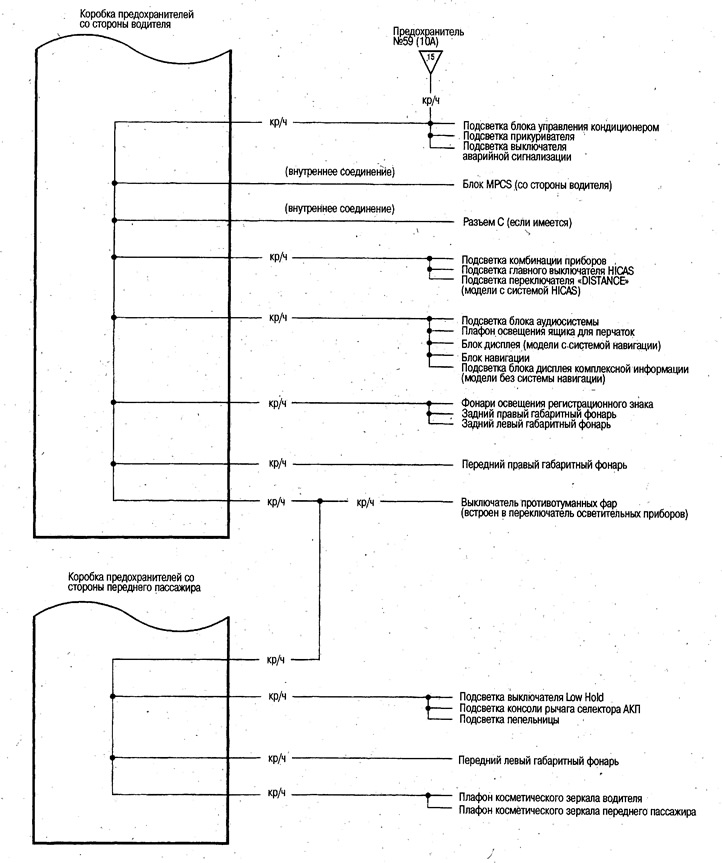

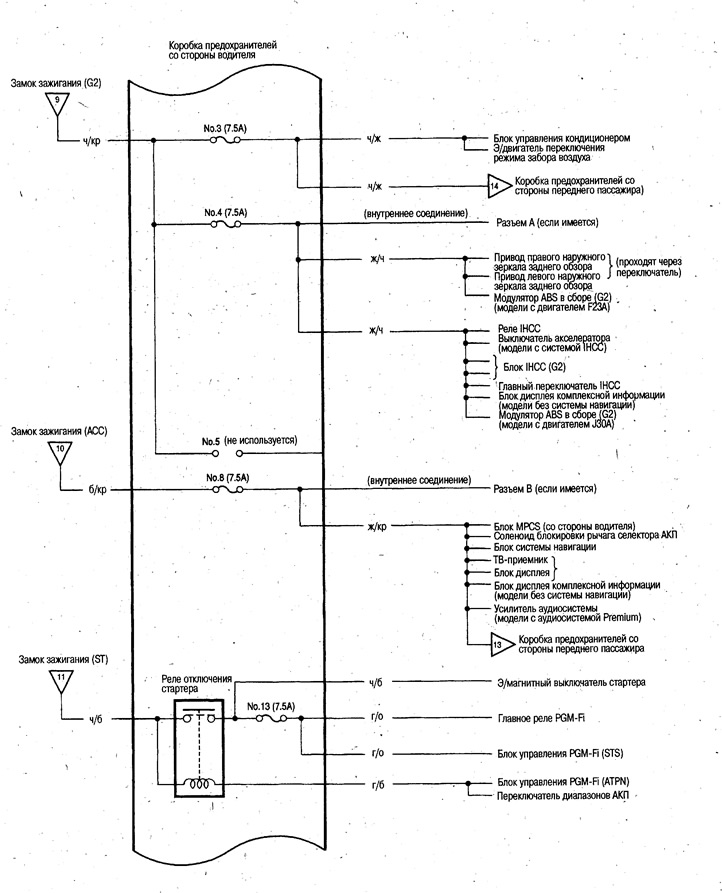

Нагрузка засцерагальнікаў



Нагрузка засцерагальнікаў


Нагрузка засцерагальнікаў


Нагрузка засцерагальнікаў


Нагрузка засцерагальнікаў


Нагрузка засцерагальнікаў


Нагрузка засцерагальнікаў


Нагрузка засцерагальнікаў


Нагрузка засцерагальнікаў


Нагрузка засцерагальнікаў

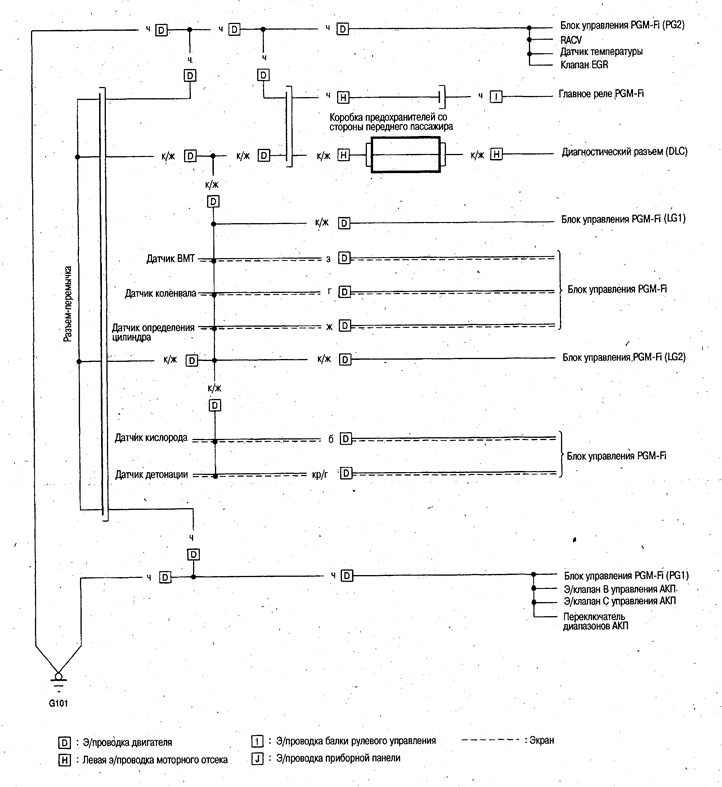

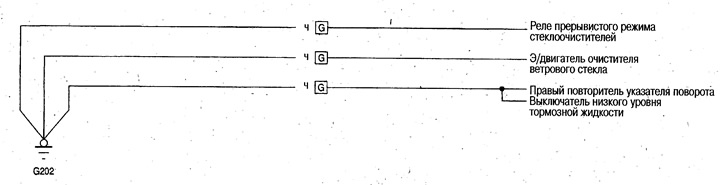

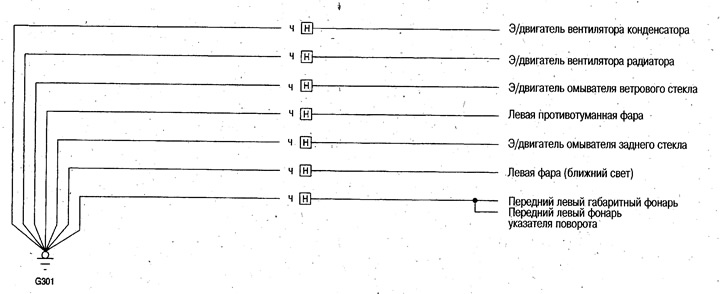

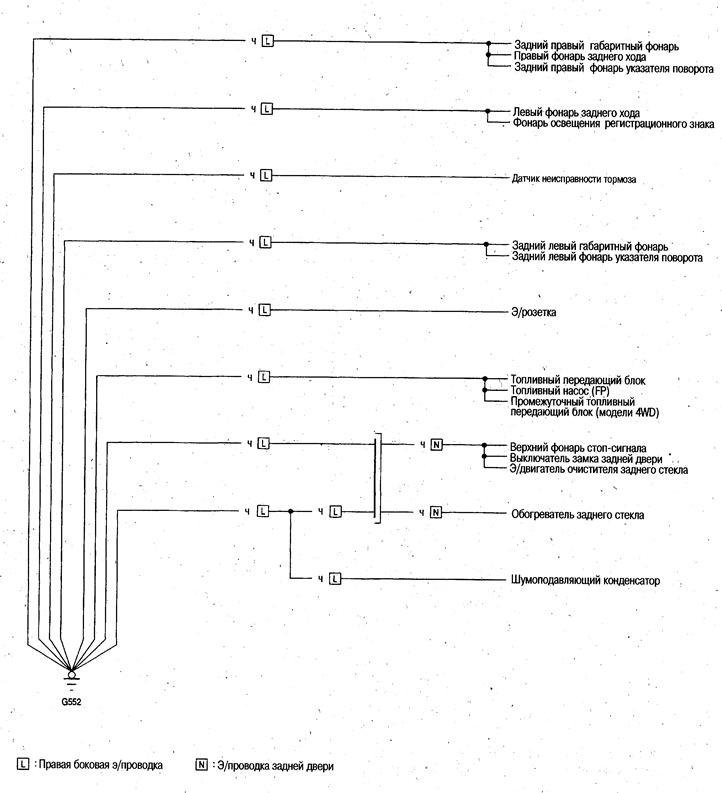

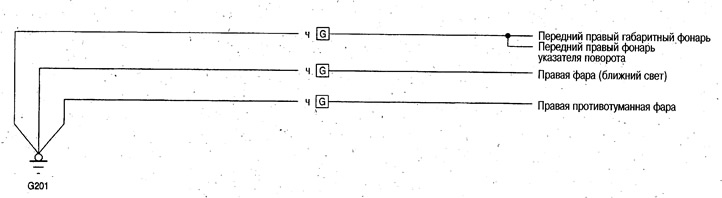

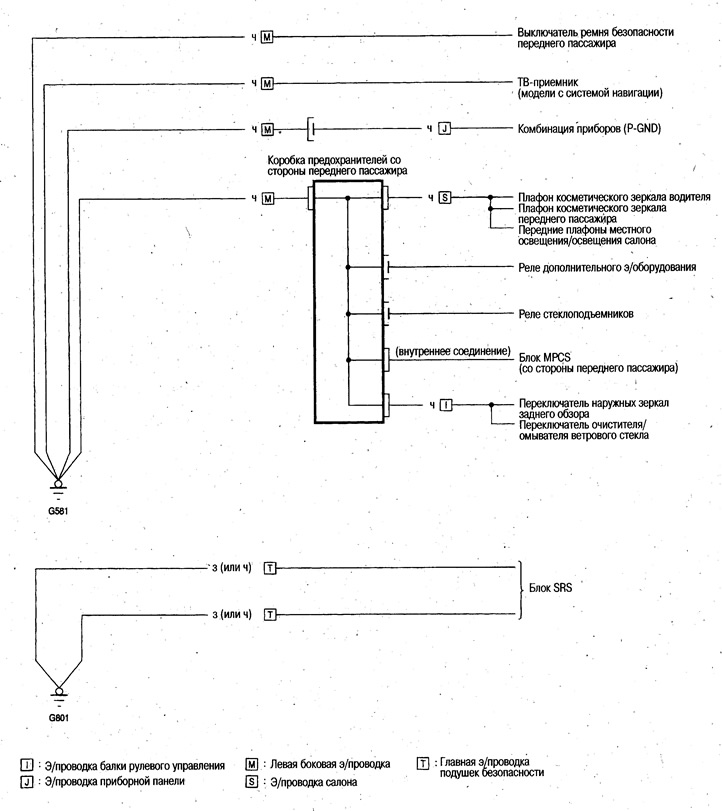

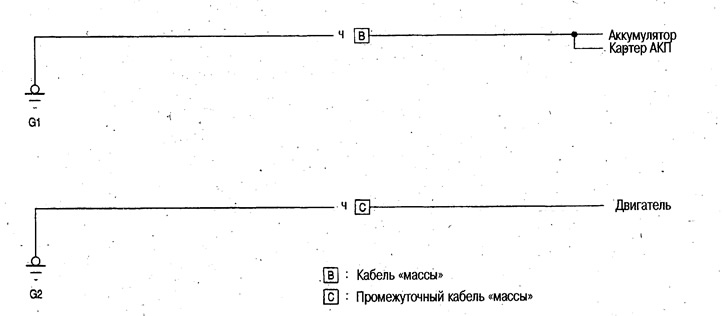

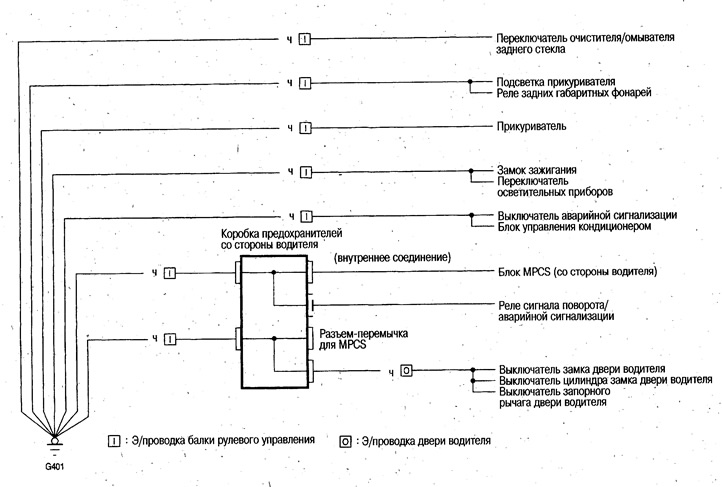

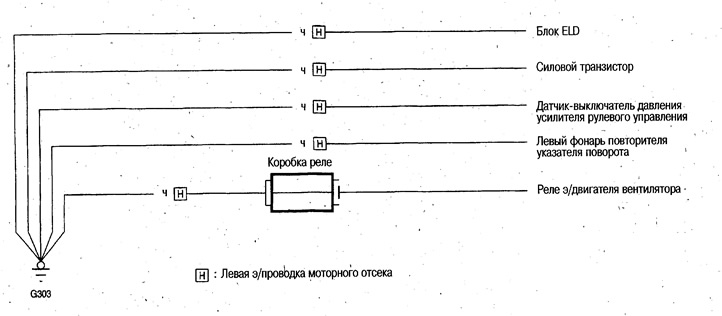

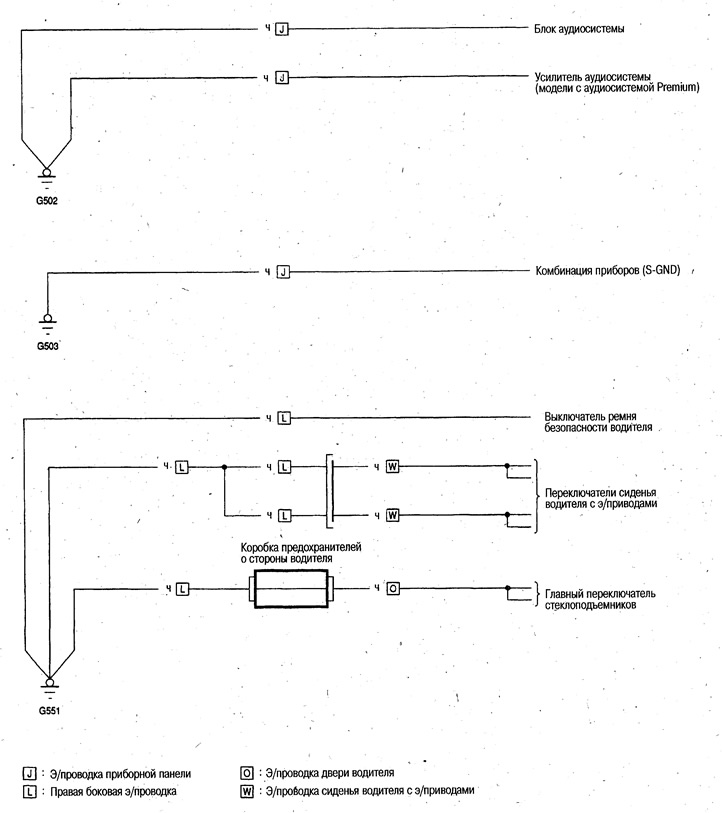

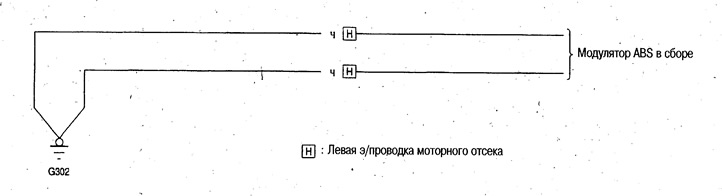

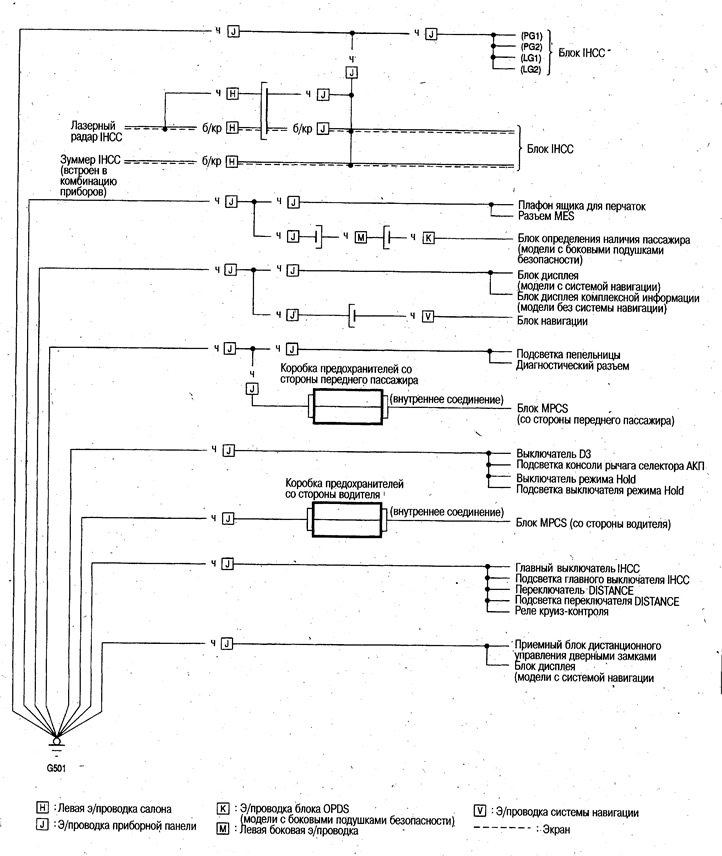

Разводка "масы"



Разводка «масы»


Разводка «масы»


Разводка «масы»


Разводка «масы»


Разводка «масы»


Разводка «масы»


Разводка «масы»


Разводка «масы»


Разводка «масы»


Разводка «масы»


Разводка «масы»


Разводка «масы»
