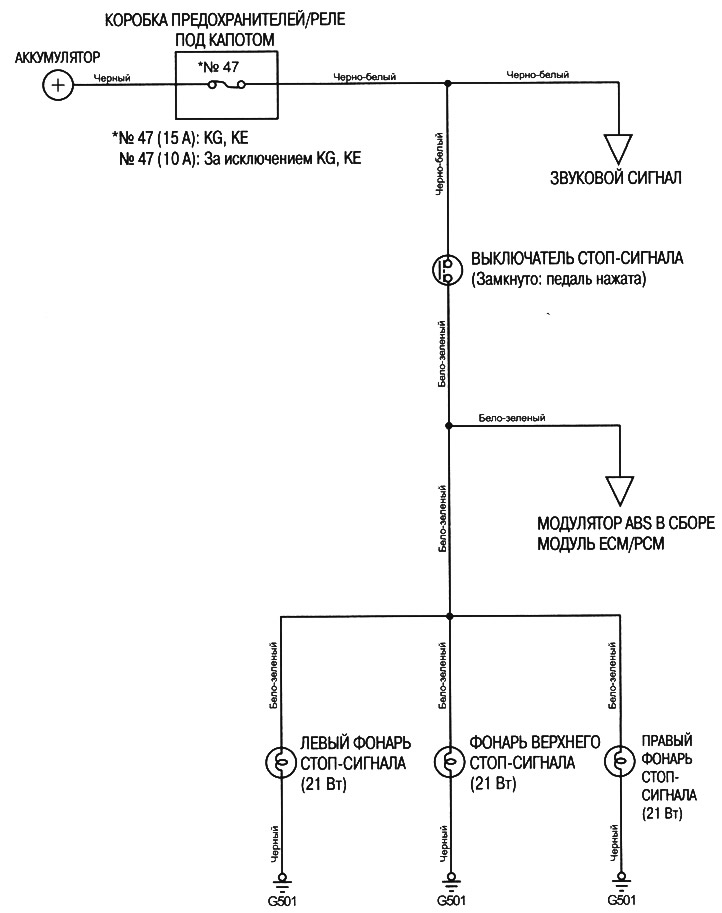

Схема на свързване на спирачните светлини



Схема на свързване на спирачните светлини


(Оригиналът ще намерите на портала: «HondaBook.ru»)
Тази статия е достъпна на адрес: руски, английски, беларуски, украински, сръбски, хърватски, румънски, полски, словашки, унгарски
Тази информация е проверена: Емил Сафонов
