Проверка
1. Снимите корпус воздушного фильтра (см. главу "Техническое обслуживание и общие процедуры проверки и регулировки").

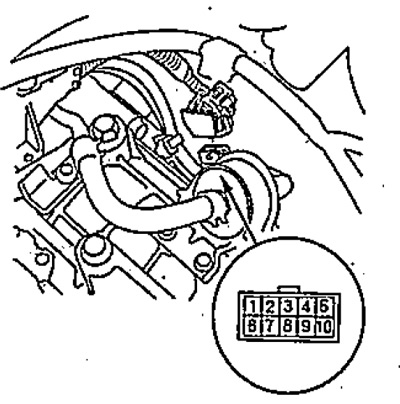

2. Отсоедините разъедините разъем выключателя запрещения запуска.

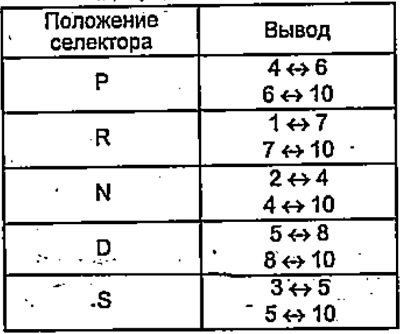

3. Убедитесь в наличии проводимости между выводами, указанными в таблице ниже, при соответствующих положениях селектора.

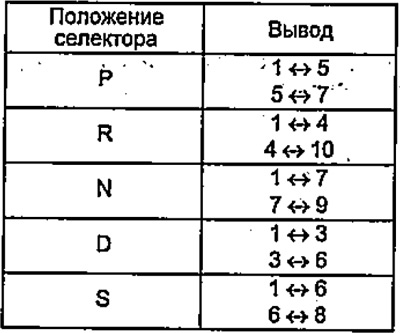

Модели без ручного режима переключения передач.

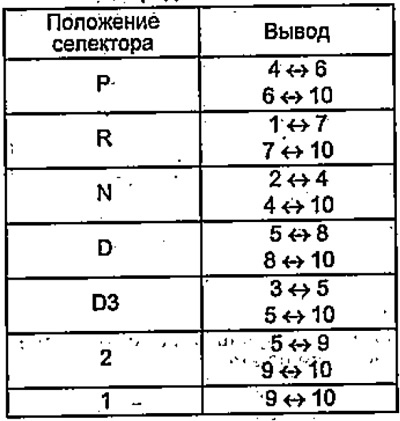

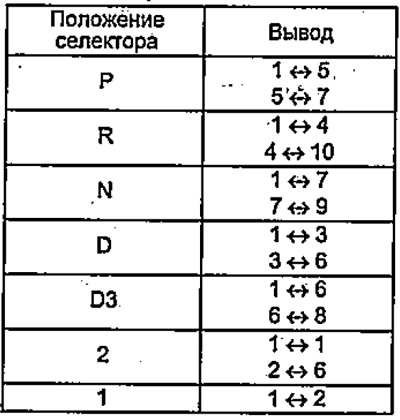

Модели с ручным режимом переключения передач.
Если проводимость не соответствует указанной, то проверьте проводимость на выводах выключателя запрещения запуска.
4. Вытяните рычаг стояночного тормоза, установите упоры под задние колеса и поддомкратьте переднюю часть автомобиля.

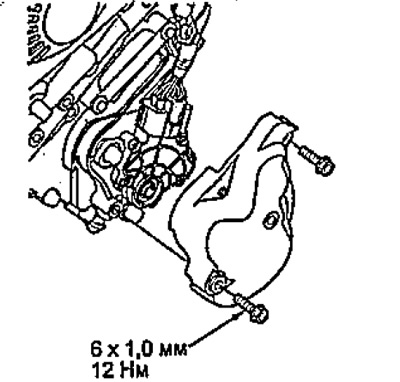

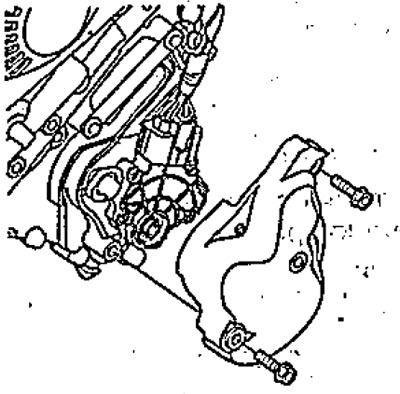

5. Отверните болты крышки выключателя запрещения запуска и снимите крышку.

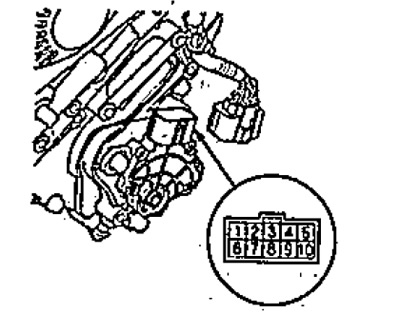

6. Отсоедините разъем от выключателя запрещения запуска.
7. Убедитесь в наличии проводимости между выводами, указанными в таблице ниже, при соответствующих положениях селектора.
Модели без ручного режима переключения передач.
Модели с ручным режимом переключения передач.
Если проводимость соответствует норме, замените жгут проводов.
Если проводимость не соответствует норме, проверьте вал выключателя запрещения запуска.

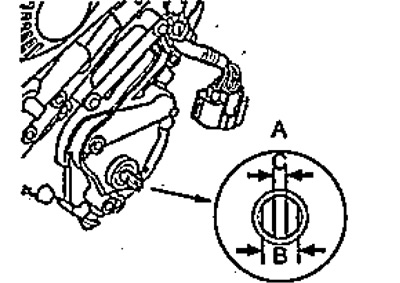

8. Снимите выключатель запрещения запуска и измерьте размеры вала, показанные на рисунке.
- Размер "В" — 6,1 - 6,2 мм
- Размер "С" — 1,8 - 2,0 мм
Если размеры не соответствуют норме, отремонтируйте или замените вал выключателя запрещения запуска.
Если размеры соответствуют норме, замените выключатель запрещения запуска,
9. Установите снятые детали на место.
Регулировка
1. Вытяните рычаг стояночного тормоза, установите упоры под задние колеса и поддомкратьте переднюю часть автомобиля.
2. Установите селектор в положение "N".

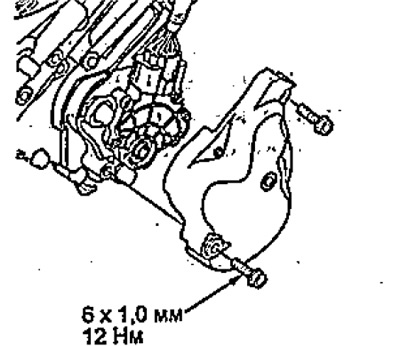

3. Отверните болты и снимите крышку выключателя запрещения запуска.

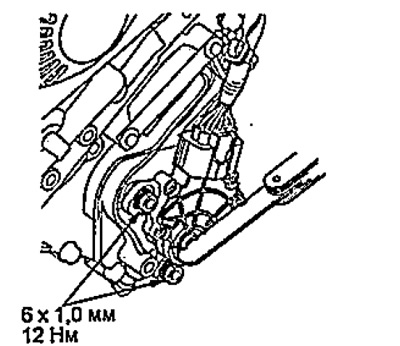

4. Ослабьте болты выключателя запрещения запуска.

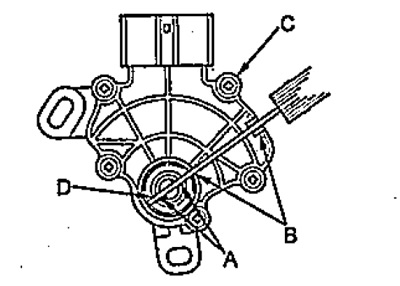

5. Вращая корпус (В) выключателя запрещения запуска (С), установите щуп (D) толщиной 2 мм в прорези (А) выключателя запрещения запуска, так как показано на рисунке.
6. Заверните болты выключателя запрещения запуска, затем снимите щуп и подсоедините разъем.
- Момент затяжки — 12 Нм
7. Проверьте разъем на отсутствие ржавчины, грязи и масла, затем подсоедините разъем к выключателю запрещения запуска.
8. Включите зажигание и, перемещая селектор в каждое положение, убедитесь, что показания индикаторов соответствуют положению селектора.
9. Убедитесь, что двигатель запускается только, когда селектор находится в положениях "Р" или "N".
10. Убедитесь, что фонари заднего хода горят только, когда селектор находится в положении "R".
11. Установите крышку выключателя запрещения запуска и заверните болты.
- Момент затяжки — 12 Нм
Замена
1. Вытяните рычаг стояночного тормоза, установите упоры под задние колеса и поддомкратьте переднюю часть автомобиля.
2. Установите селектор в положение "N".

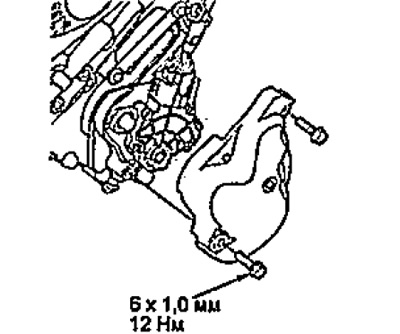

3. Отверните болты и снимите крышку выключателя запрещения запуска.

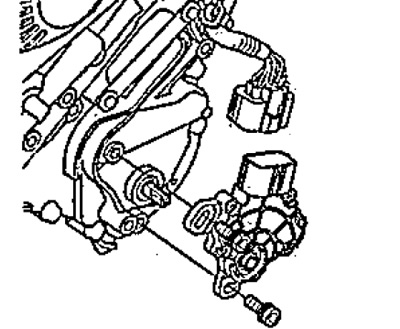

4. Отсоедините разъем выключателя запрещения запуска, отверните болты и снимите выключатель запрещения запуска.

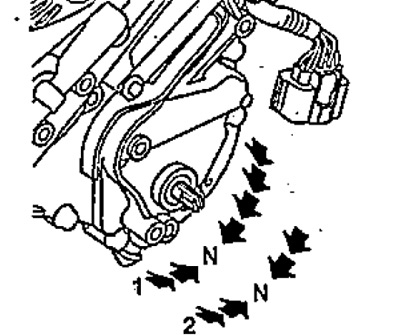

5. Руководствуясь рисунком, установите вал выключателя запрещения запуска в положение "N".
1 - модели без ручного режима переключения передач,
2 - модели с ручным режимом переключения передач.

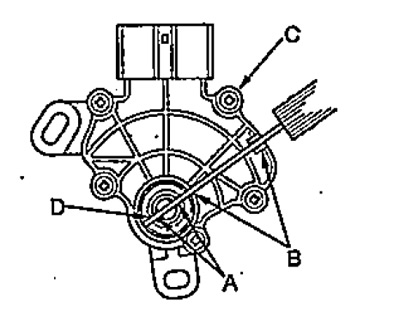

6. Вращая корпус (В) нового выключателя запрещения запуска (В), установите щуп (D) толщиной 2 мм так в прорези (А) выключателя запрещения запуска, как показано на рисунке.

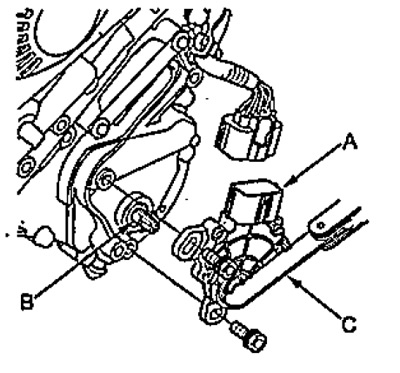

7. Не снимая щуп (С), установите выключатель запрещения запуска (А) на вал (В).

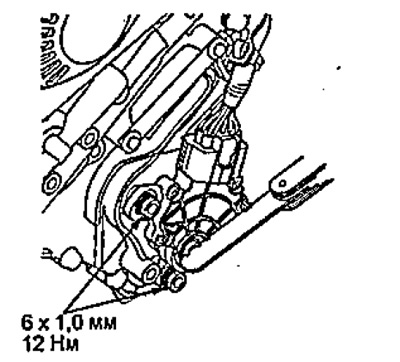

8. Заверните болты выключателя запрещения запуска, затем снимите щуп и подсоедините разъем.
- Момент затяжки — 12 Нм
9. Проверьте разъем на отсутствие ржавчины, грязи и масла, затем подсоедините разъем к выключателю запрещения запуска.
10. Включите зажигание и, перемещая селектор в каждое положение, убедитесь, что показания индикаторов соответствуют положению селектора.
11. Убедитесь, что двигатель запускается только, когда селектор находится в положениях "Р" или "N".
12. Убедитесь, что фонари заднего хода горят только, когда селектор находится в положении "R".

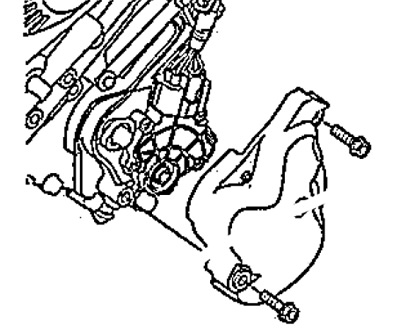

13. Установите крышку выключателя запрещения запуска и заверните болты.
- Момент затяжки — 12 Нм
