а) Вытяните рычаг стояночного тормоза, установите упоры под задние колеса и поддомкратьте переднюю часть автомобиля.
б) Снимите передние колеса.
а) Снимите тормозные колодки.

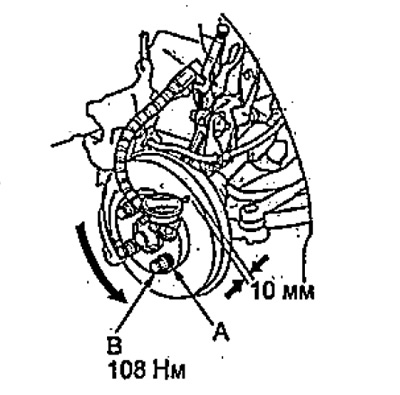

г) Закрепите тормозной диск, установив шайбы (А) и затянув гайки (В) крепления колеса.

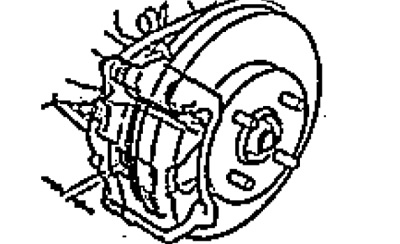

б) Установите стрелочный индикатор, как показано на рисунке.
в) Вращая тормозной диск, измерьте, осевое биение диска на наружной кромке поверхности диска, контактирующей с тормозными колодками.
- Максимальное осевое биение — 0,1 мм
Если биение диска не соответствует норме, проверьте предварительный натяг подшипника ступицы и сам подшипник, При необходимости отрегулируйте предварительный натяг. Если предварительный натяг подшипника соответствует норме, замените или проточите тормозной диск.
2. Проверьте толщину и равномерность износа тормозного диска.
а) Очистите поверхность тормозного диска, контактирующую с тормозными колодками.

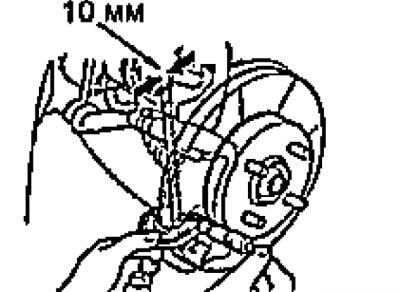

б) При помощи микрометра измерьте толщину тормозного диска на расстоянии приблизительно 10 мм от края диска через каждые 45°.
Номинальная толщина:
- модели с левым рулем — 20,9 - 21,1 мм
модели с правым рулем:
- 2WD (кроме комплектации 1,5T) — 17 мм
- 2WD (комплектация 1,5T) и 4WD — 21 мм
Минимально допустимая толщина:
- модели с левым рулем — 19 мм
модели с правым рулем:
- 2WD (кроме комплектации 1,5T) — 15 мм
- 2WD (комплектация 1,5T) и 4WD — 19 мм
в) Вычтите из максимальной измеренной величины минимальную.
- Максимальная разница измерений — 0,015 мм
Если тормозной диск изношен неравномерно (разница измерений превышает максимально допустимую величину), проточите или замените тормозной диск. Если толщина тормозного диска меньше минимально допустимой, замените тормозной диск.
3. Проверьте толщину накладок тормозных колодок.
а) Поддомкратьте переднюю часть автомобиля и установите ее на подставки.
б) Снимите передние колёса.

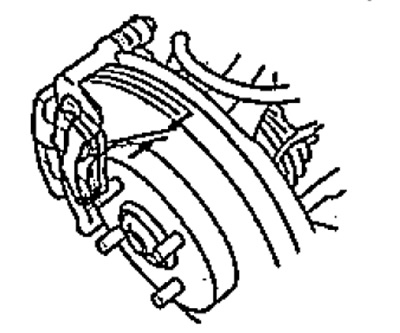

в) Проверьте толщину накладок тормозных колодок.
Стандартная толщина:
- 2WD (кроме комплектации 1,5Т) — 9,5 мм
- 2WD (комплектация 1,5Т) и 4WD — 9,0 мм
Минимальная толщина — 1,6 мм
Внутренняя тормозная колодка.
Внешняя тормозная колодка.
г) Замените тормозные колодки комплектом (правая и левая сторона одновременно), если хоть одна из накладок колодки имеет минимальную или меньшую толщину.
