Секции, капаци и вентилационни отвори на таблото (CR-V)

По-долу е дадена процедурата за премахване на отделни части на арматурното табло, необходимостта от която възниква във връзка с ремонта (или демонтажа) на компоненти и възли, разположени в предната част на кабината. Когато извършвате работа, изключете батерията от земята (след като се уверите, че знаете кода за декодиране на аудиосистемата) и изключете пневматичната система за безопасност.

Каса за ръкавици

1. Отстранете 2-те странични винта от вътрешността на чекмеджето.

2. Разхлабете болтовете на завесите на чекмеджетата и извадете чекмеджето.

3. Монтажът се извършва в обратен ред.

Долен капак, от страната на водача

1. Разхлабете винтовете в долните ъгли на капака.

2. Внимателно натиснете капака към себе си и го извадете от ключалките (капакът е закрепен с 3 ключалки отгоре).

3. Монтажът се извършва в обратен ред.

Наколенник от страната на водача

1. Свалете долния капак на арматурното табло от страната на водача.

2. Разхлабете болтовете и свалете подложката за коляното от въздушните завеси.

3. Монтажът се извършва в обратен ред.

Долна декоративна облицовка на централната секция (при автомобили с автоматична скоростна кутия)

1. С помощта на шпатула внимателно издърпайте и отстранете щифтовете на подложката.

2. Внимателно натиснете облицовката в долната част и я отстранете.

3. Монтажът се извършва в обратен ред.

Контейнер/държач за напитки (при автомобили с автоматична скоростна кутия)

1. Свалете долния капак на арматурното табло.

2. Отворете контейнера и отстранете 6-те винта, закрепващи контейнера към рамката на централната секция.

3. С помощта на малка плоска отвертка издърпайте куката на фиксатора от горната дясна страна на контейнера, докато бутате контейнера към себе си. Извадете контейнера.

4. Монтажът се извършва в обратен ред.

Централен под (автомобили с ръчна скоростна кутия)

1. Свалете дръжката на скоростния лост.

2. Разхлабете страничните винтове, закрепващи секцията, и 2-те винта директно под контейнера.

3. Разхлабете фиксиращите винтове на контейнера.

4. Отстранете контейнера и централната част.

5. Монтажът се извършва в обратен ред.

Долен централен капак на арматурното табло

1. Свалете долния капак на арматурното табло от страната на водача.

2. Извадете жабката.

3. При превозни средства с автоматична скоростна кутия свалете контейнера.

4. При превозни средства с ръчна скоростна кутия свалете контейнера и централната подова секция.

5. Отстранете по 2 винта всеки в горната и долната част на централния капак.

6. Поставете лявата страна на капака и го извадете от ключалките.

7. Монтажът се извършва в обратен ред.

Приемник за нагревател и контролен панел в централната част на арматурното табло

1. Свалете долния капак на арматурното табло от страната на водача.

2. Извадете жабката

3. При превозни средства с автоматична скоростна кутия свалете контейнера.

4. При превозни средства с ръчна скоростна кутия свалете контейнера и централната подова секция.

5. Свалете централния долен капак на арматурното табло.

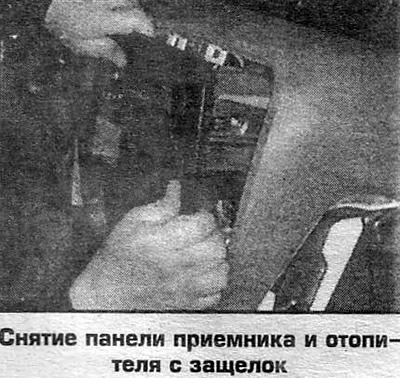

6. Завъртете страничните болтове и свалете от ключалките на приемника и контролния панел на нагревателя (панелът закрепва 6 ключа).

7. Изключете проводниците от задната част на панела. Отстранете панела.

8. Завъртете 2 болта и свалете приемника.

9. Монтажът се извършва в обратен ред.

Панел с превключватели от страната на водача

1. Свалете долния капак на арматурното табло от страната на водача.

2. Извадете панела от ключалките и разкачете проводниците.

3. Монтажът се извършва в обратен ред.

Вентилационни дюзи

Дюзите са закрепени със завеси отгоре и ключалки отдолу. Извадете и извадете долната част на дюзата от ключалките, сгънете и извадете от куките. На части от автомобили изключете конектора и извадете дюзата.
