Примечание: При сборке раздаточной коробки:
- Проверьте и отрегулируйте форму контактного пятна зубьев шестерен раздаточной коробки.
- Измерьте и отрегулируйте зазор в шестернях раздаточной коробки.
- Проверьте и отрегулируйте пусковой момент конического роликоподшипника.
Примечание:
- При сборке нанесите трансмиссионную жидкость на все детали.
- При необходимости замены конического роликоподшипника или наружного кольца подшипника заменяйте их в сборе.

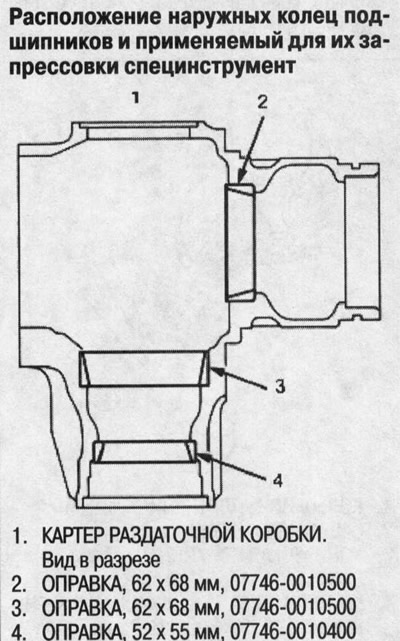

- При необходимости замены ведущей шестерни или вала ведомой шестерни раздаточной коробки заменяйте их в сборе.
Краткое содержание сборки
1. Подберите упорную шайбу 35-мм.
Выполните эту процедуру в случае замены вала ведомой шестерни раздаточной коробки или конического роликоподшипника на валу ведомой шестерни раздаточной коробки.
2. Предварительно соберите все компоненты, проверьте и отрегулируйте зазор в шестернях раздаточной коробки и пятно контакта зубьев шестерен раздаточной коробки.
3. Разберите компоненты, затем соберите вал ведомой шестерни раздаточной коробки и смежные части.
4. Измерьте и отрегулируйте пусковой момент конического роликоподшипника вала ведомой шестерни раздаточной коробки.
5. Соберите вал раздаточной коробки и смежные части.
6. Измерьте и отрегулируйте полный пусковой момент.
Подбор упорной шайбы 35-мм
1. Подберите упорную шайбу 35-мм в случае замены вала ведомой шестерни раздаточной коробки или конического роликоподшипника на вале ведомой шестерни раздаточной коробки.
Рассчитайте толщину упорной шайбы 35-мм по следующей формуле:
ФОРМУЛА: А/100 - В/100 + С = Х
А: Номер на имеющемся вале ведомой шестерни раздаточной коробки.
В: Номер на заменяемом вале ведомой шестерни раздаточной коробки.
С: Толщина имеющейся упорной шайбы 35-мм .
X: Требуемая толщина заменяемой упорной шайбы 35-мм.
Примечание: Номер на вале ведомой шестерни раздаточной коробки указан в 1/100 мм.

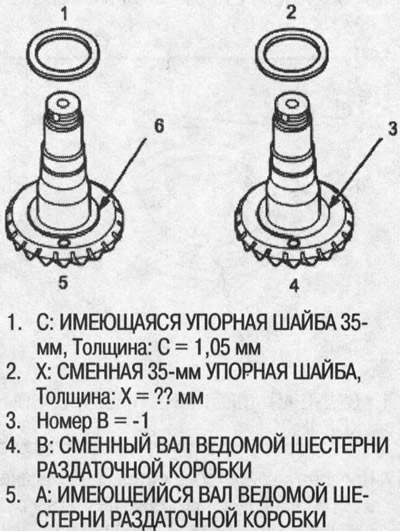

ПРИМЕР: Х = А/100 - В/100 + С = 2/100 - (-1/100) + 1,05 = 0,02 + 0,01 + 1,05 = 1,08 мм
В случае замены конического роликоподшипника на вале ведомой шестерни раздаточной коробки подберите упорную шайбу 35-мм толщиной 1,08 мм.
Измерьте толщину сменного подшипника и имеющегося подшипника и вычислите разность в толщине подшипников. Внесите в толщину имеющейся упорной шайбы 35-мм поправку на разность в толщине подшипников и подберите сменную упорную шайбу 35-мм.
Упорная шайба, 35 мм
№ шайбы | № по каталогу | Толщина |
А | 41361-PS3-000 | 0,72 мм |
В | 41362-PS3-000 | 0,75 мм |
С | 41363-PS3-000 | 0,78 мм |
D | 41364-PS3-000 | 0,81 мм |
Е | 41365-PS3-000 | 0,84 мм |
F | 41366-PS3-000 | 0,87 мм |
G | 41367-PS3-000 | 0,90 мм |
Н | 41368-PS3-000 | 0,93 мм |
I | 41369-PS3-000 | 0,96 мм |
J | 41370-PS3-000 | 0,99 мм |
К | 41371-PS3-000 | 1,02 мм |
L | 41372-PS3-000 | 1,05 мм |
М | 41373-PS3-000 | 1,08 мм |
N | 41374-PS3-000 | 1,11 мм |
Проверка зазора и формы контактного пятна зубьев в шестернях раздаточной коробки

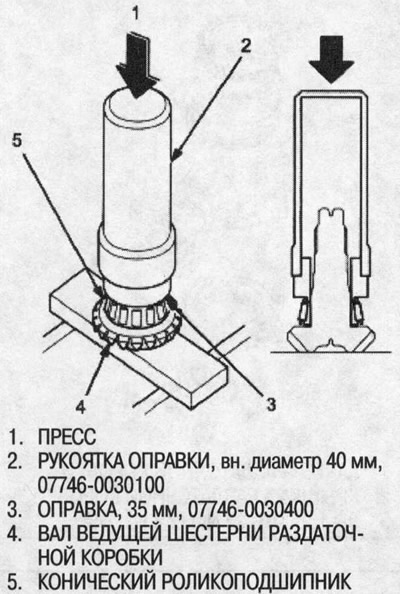

2. Установите упорную шайбу 35-мм на вал ведомой шестерни раздаточной коробки, затем при помощи специнструмента запрессуйте конический роликоподшипник, как показано на рисунке.
3. Поставьте конический роликоподшипник на наружное кольцо подшипника со стороны соединительного фланца картера раздаточной коробки.

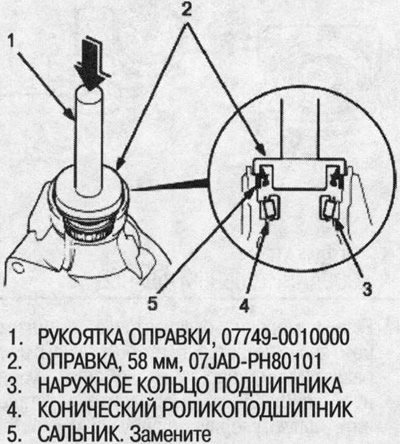

4. При помощи специнструмента запрессуйте новый сальник в картер раздаточной коробки.

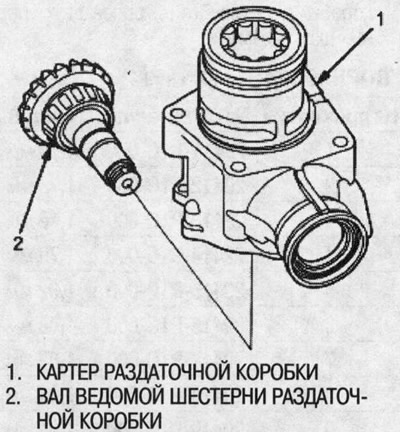

5. Установите вал ведомой шестерни раздаточной коробки в картер раздаточной коробки. На этом этапе не устанавливайте втулку раздаточной коробки на вал ведомой шестерни раздаточной коробки.

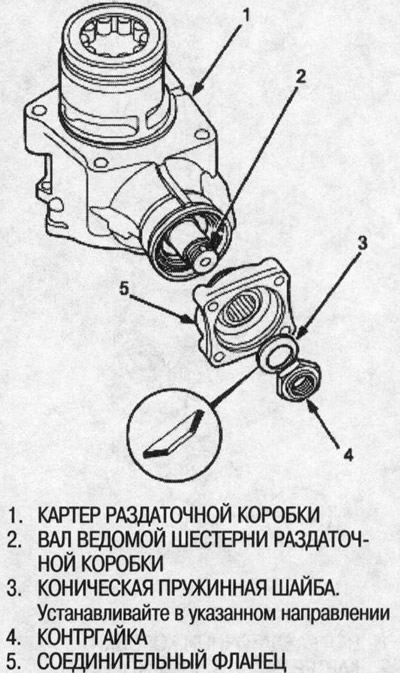

6. Установите соединительный фланец, коническую пружинную шайбу и контргайку на вал ведомой шестерни раздаточной коробки. На этом этапе не устанавливайте кольцевое уплотнение и защитное кольцо на вал раздаточной коробки.
7. Закрепите картер раздаточной коробки в тисках с мягкими губками, затем установите специнструмент на соединительный фланец. Чтобы не повредить картер раздаточной коробки, всегда закрепляйте его в тисках с мягкими губками или вставляйте прокладочный материал между тисками и раздаточной коробкой.

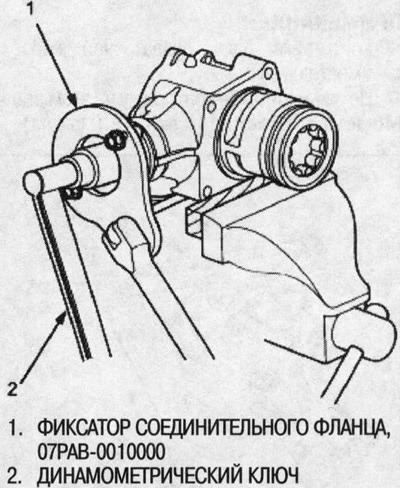

8. Затягивая контргайку, измеряйте пусковой момент так, чтобы он оказался в пределах 0,98-1,39 Nm (10,0-14,2 кгс/см)
Примечание:
- Перед установкой контргайки нанесите трансмиссионную жидкость на резьбу контргайки и вала.
- Не зачеканивайте контргайку на этом этапе.
Пусковой момент: 0,98-1,39 Nm (10,0-14,2 кгс/см).

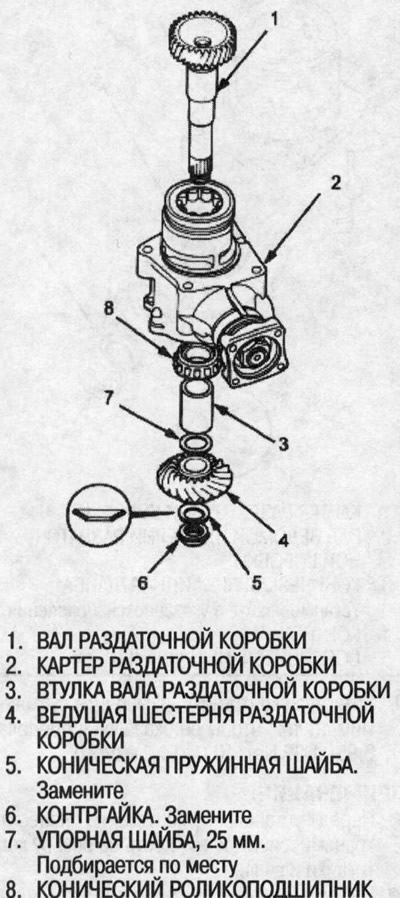

9. Установите вал раздаточной коробки в картер раздаточной коробки, затем установите конический роликоподшипник, втулку вала раздаточной коробки, упорную шайбу 25-мм, ведущую шестерню раздаточной коробки, коническую пружинную шайбу и контргайку на вал раздаточной коробки (рисунок на следующе странице вверху левой колонки).
Примечание:
- Перед установкой контргайки нанесите трансмиссионную жидкость на резьбу контргайки и вала.
- Не зачеканивайте контргайку на этом этапе.

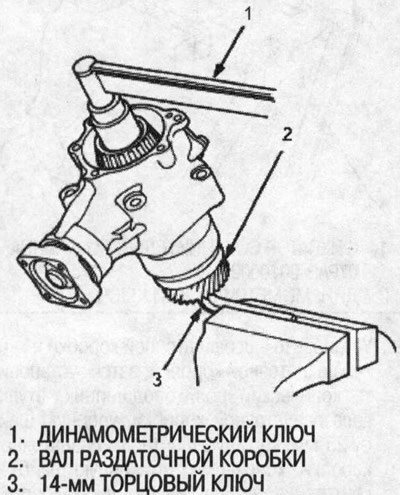

10. Наденьте 14-мм торцовый ключ на вал раздаточной коробки со стороны шестерни, затем закрепите ключ в верстачных тисках.
11 .Затяните контргайку на вале раздаточной коробки. Момент затяжки: 118 Nm (12,0 кгс/м).
Примечание:
- Контргайка вала раздаточной коробки имеет левую резьбу.
- Не зачеканивайте контргайку на этом этапе.

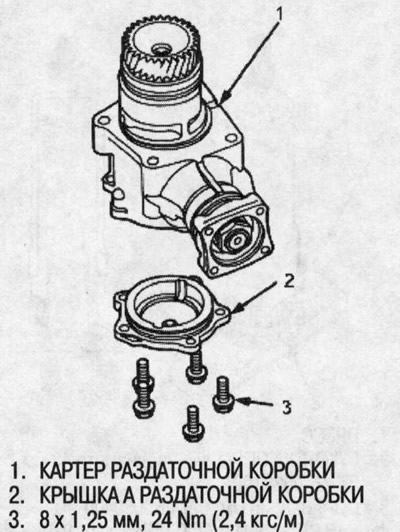

12. Временно установите крышку А раздаточной коробки без кольцевого уплотнения.
13. Проверните соединительный фланец несколько раз, чтобы посадить конический роликоподшипник.

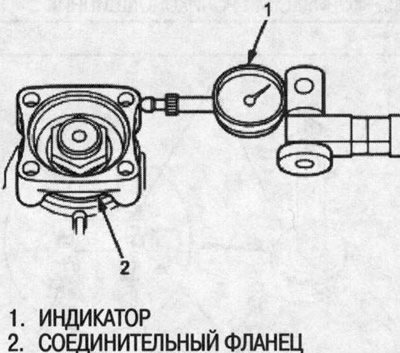

14. Установите головку индикатора на соединительный фланец, затем измерьте зазор в шестерне раздаточной коробки. Стандарт: 0,06-0,16 мм
15. Если измерение отличается от стандартного значения, открутите контргайку с вала раздаточной коробки и замените упорную шайбу 25-мм. Подберите и установите новую упорную шайбу 25-мм, затем проведите повторное измерение. Для регулировки зазора в шестерне раздаточной коробки используйте не более двух упорных шайб 25-мм.
Упорная шайба, 25 мм
№ прокладки | № по каталогу | Толщина |
1 | 29411-Р1С-000 | 1,70 мм |
2 | 29412-Р1С-000 | 1,73 мм |
3 | 29413-Р1С-000 | 1,76 мм |
4 | 29414-Р1С-000 | 1,79 мм |
5 | 29415-Р1С-000 | 1,82 мм |
6 | 29416-Р1С-000 | 1,85 мм |
7 | 29417-Р1С-000 | 1,88 мм |
8 | 29418-Р1С-000 | 1,91 мм |
9 | 29419-Р1С-000 | 1,94 мм |
10 | 29420-Р1С-000 | 1,97 мм |
11 | 29421-Р1С-000 | 2,00 мм |
12 | 29422-Р1С-000 | 2,03 мм |
13 | 29423-Р1С-000 | 2,06 мм |
14 | 29424-Р1С-000 | 2,09 мм |
15 | 29425-Р1С-000 | 2,12 мм |
16 | 29426-Р1С-000 | 2,15 мм |
17 | 29427-Р1С-000 | 2,18 мм |
18 | 29428-Р1С-000 | 2,21 мм |
19 | 29429-Р1С-000 | 2,24 мм |

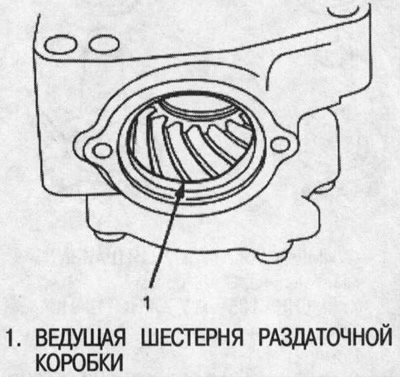

16. Равномерно нанесите тонкий слой сурика с обеих сторон зубьев шестерни раздаточной коробки.
17. Проворачивайте соединительный фланец в обоих направлениях, пока шестерня раздаточной коробки не провернется на один полный оборот в обоих направлениях.

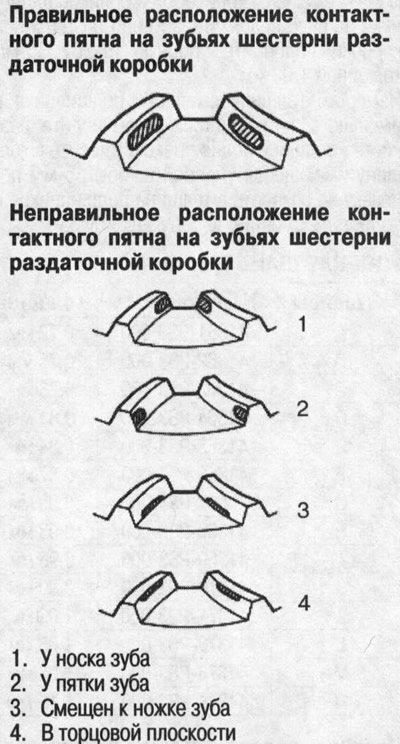

18. Проверьте форму контактного пятна на зубьях шестерни раздаточной коробки.
19. Если контактное пятно на зубьях шестерни раздаточной коробки неправильное, отрегулируйте его при помощи упорной шайбы 35-мм или 25-мм.
Примечание:
- См. процедуру подбора упорной шайбы 35-мм выше.
- Для регулировки контактного пятна на зубьях шестерни раздаточной коробки используйте не более двух упорных шайб 35-мм.
- См. процедуру подбора упорной шайбы 25-мм выше.
- Для регулировки контактного пятна на зубьях шестерни раздаточной коробки используйте не более двух упорных шайб 25-мм.
Контакт у носка зубца
Чтобы переместить вал ведомой шестерни раздаточной коробки в сторону к ведущей шестерне воспользуйтесь более толстой упорной шайбой 35-мм. Поскольку это перемещение изменяет зазор в ведущей шестерне раздаточной коробки, для регулировки зазора в шестерне раздаточной коробки переместите ведущую шестерню в сторону от вала ведомой шестерни следующим образом:
- Увеличьте толщину упорной шайбы 25-мм.
- Уменьшите толщину на значение увеличения толщины упорной шайбы 25-мм.
Контакт у пятки зубца
Чтобы переместить вал ведомой шестерни раздаточной коробки в сторону от ведущей шестерни воспользуйтесь более тонкой упорной шайбой 35-мм. Поскольку это перемещение изменяет зазор в ведущей шестерне раздаточной коробки, для регулировки зазора в шестерне раздаточной коробки переместите ведущую шестерню в сторону к валу ведомой шестерни следующим образом:
- Уменьшите толщину упорной шайбы 25-мм.
- Увеличьте толщину упорной шайбы 68-мм на значение уменьшения толщины упорной шайбы 25-мм.
Пятно контакта, смещенное к ножке зубца
Чтобы переместить ведущую шестерню в сторону к валу ведомой шестерни раздаточной коробки воспользуйтесь более тонкой упорной шайбой. Пятно контакта, смещенное к ножке зубца должно регулироваться в пределах зазора в ведущей шестерне раздаточной коробки. Если зазор превышает пределы, выполните регулировку, как описано для контакта у пятки зубца.
Контакт в торцовой плоскости
Чтобы переместить ведущую шестерню в сторону от вала ведомой шестерни раздаточной коробки воспользуйтесь более толстой упорной шайбой. Контакт в торцовой плоскости должен регулироваться в пределах зазора в ведущей шестерне раздаточной коробки. Если зазор превышает пределы, выполните регулировку, как описано для контакта у носка зубца.

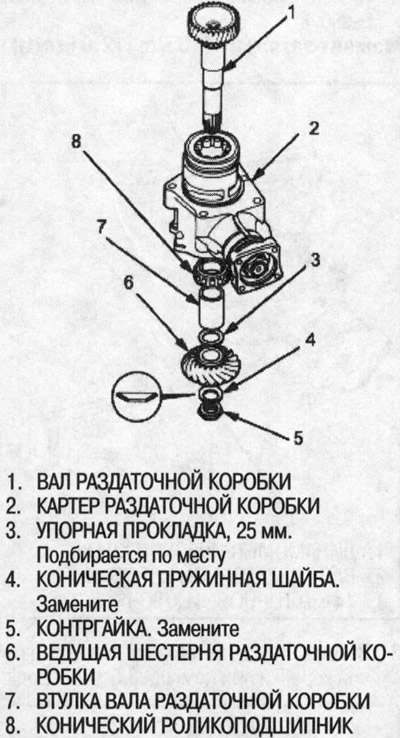

20. Снимите компоненты с вала раздаточной коробки и выньте вал раздаточной коробки из картера раздаточной коробки.
Проверка и регулировка пускового момента вала ведомой шестерни раздаточной коробки
21. Закрепите картер раздаточной коробки в тисках с мягкими губками. Чтобы не повредить картер раздаточной коробки, всегда закрепляйте его в тисках с мягкими губками или вставляйте прокладочный материал между тисками и раздаточной коробкой.

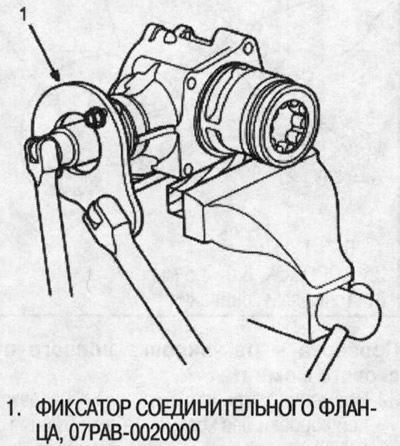

22. Установите специнструмент на соединительный фланец, затем открутите контргайку с вала ведомой шестерни раздаточной коробки и снимите коническую пружинную шайбу.
23. Снимите вал ведомой шестерни раздаточной коробки и соединительный фланец.

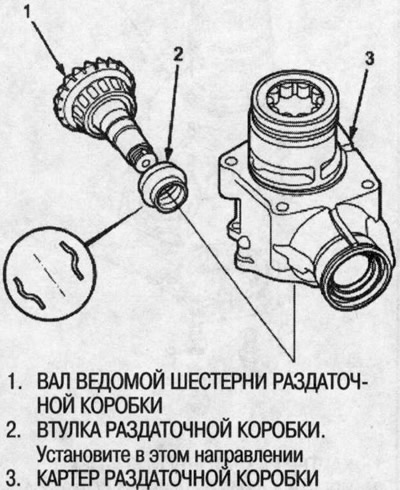

24. Установите новую втулку на вал ведомой шестерни раздаточной коробки, затем установите их в картер раздаточной коробки.

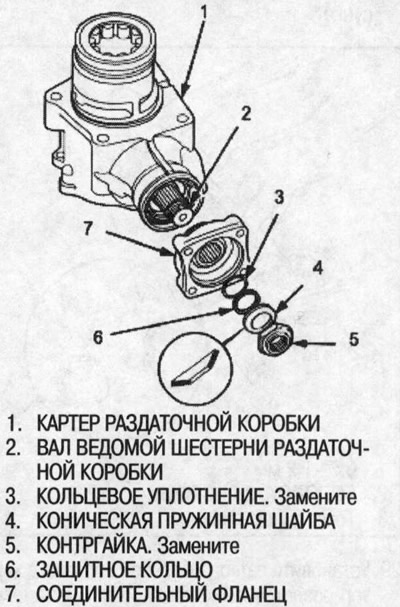

25. Установите соединительный фланец, кольцевое уплотнение, защитное кольцо, коническую пружинную шайбу и контргайку на вал ведомой шестерни раздаточной коробки.
Примечание:
- Перед установкой контргайки нанесите трансмиссионную жидкость на резьбу контргайки и вала раздаточной коробки.
- Установите коническую пружинную шайбу в указанном направлении.
26. Закрепите картер раздаточной коробки в тисках с мягкими губками. Чтобы не повредить картер раздаточной коробки, всегда закрепляйте его в тисках с мягкими губками или вставляйте прокладочный материал между тисками и раздаточной коробкой.

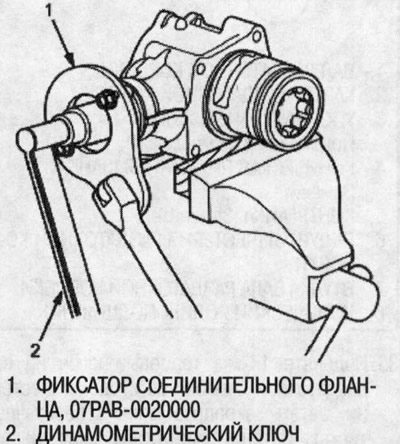

27. Установите специнструмент на соединительный фланец, затем затягивая контргайку на валу ведомой шестерни раздаточной коробки, измеряйте пусковой момент.
- Пусковой момент: 0,98-1,39 Nm (10,0-14,2 кгс/см)
- Момент затяжки: 132-216 Nm (13,5-22,0 кгс/м)
Примечание:
- Проверните соединительный фланец, чтобы посадить конический роликоподшипник, затем измерьте пусковой момент.
- Если пусковой момент превышает 1,39 Nm (14,2 кгс/см), замените втулку раздаточной коробки и соберите компоненты. Не регулируйте пусковой момент при незатя-нутой контргайке.
- Если момент затяжки превышает 216 Nm (22,0 кгс/м), замените втулку раздаточной коробки и соберите компоненты.
- Запишите результаты измерений пускового момента; они пригодятся при измерении полного пускового момента.

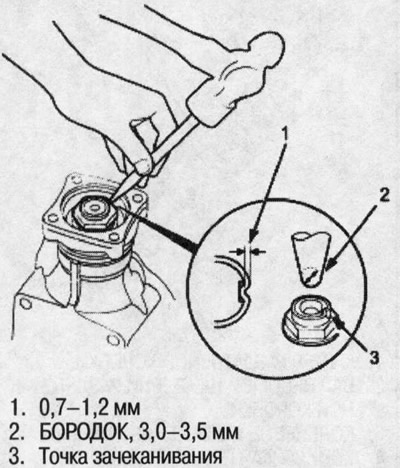

28. Зачеканьте контргайку на вале ведомой шестерни раздаточной коробки при помощи 3,5-мм бородка, как показано на рисунке.

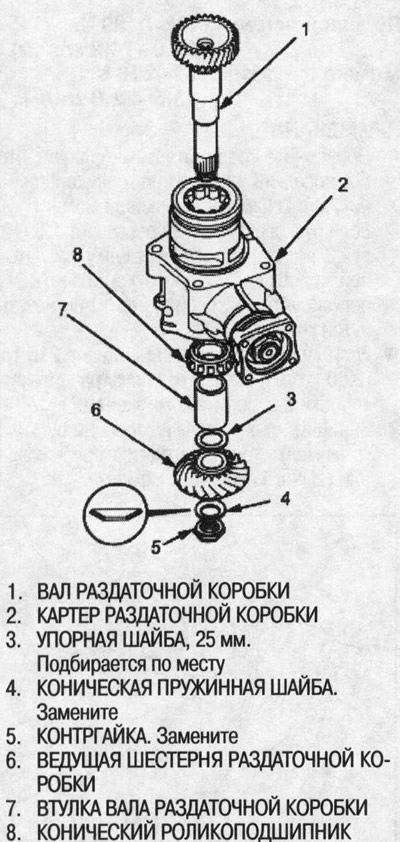

29. Установите вал раздаточной коробки в картер раздаточной коробки, затем установите конический роликоподшипник, втулку вала раздаточной коробки, упорную шайбу 25-мм, ведущую шестерню раздаточной коробки, коническую пружинную шайбу и контргайку на вал раздаточной коробки.
Примечание:
- Перед установкой контргайки нанесите трансмиссионную жидкость на резьбу контргайки и вала.
- Установите коническую пружинную шайбу в указанном направлении.

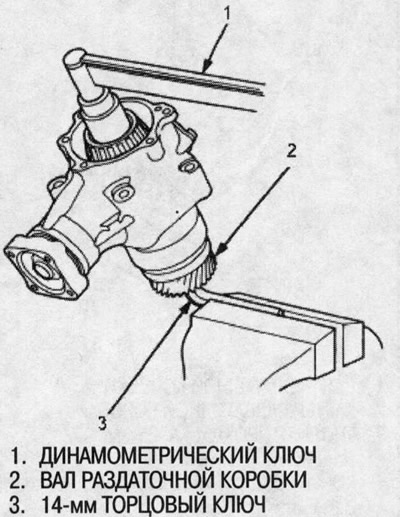

30. Наденьте 14-мм торцовый ключ на вал раздаточной коробки со стороны шестерни, затем закрепите ключ в верстачных тисках. Затяните контргайку вала раздаточной коробки. (Контргайка имеет левую резьбу). Момент затяжки: 118 Nm (12,0 кгс/м).

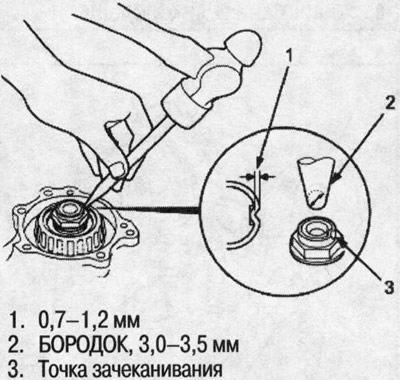

31.Зачеканьте контргайку на валу раздаточной коробки при помощи 3,5-мм бородка.
Проверка и регулировка полного пускового момента

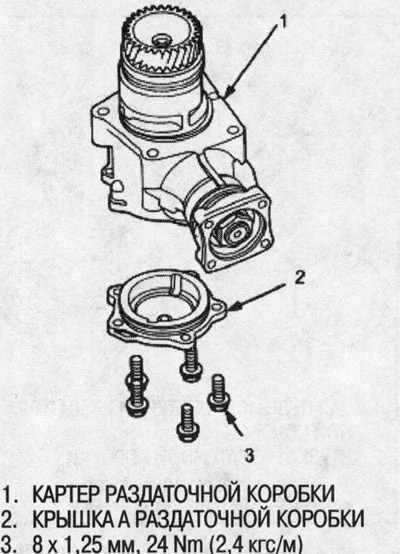

32. Временно установите крышку А раздаточной коробки без кольцевого уплотнения.
33. Закрепите картер раздаточной коробки в тисках с мягкими губками, затем проверните соединительный фланец несколько раз, чтобы посадить конический роликоподшипник. Чтобы не повредить картер раздаточной коробки, всегда закрепляйте его в тисках с мягкими губками или вставляйте прокладочный материал между тисками и раздаточной коробкой.

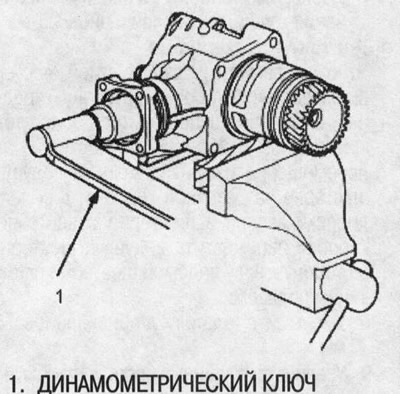

34. Измерьте полный пусковой момент. Полный пусковой момент: 1,70-2,08 Nm (17,3-21,2 кгс/см) + значение пускового момента вала ведомой шестерни раздаточной коробки (записанное в п. 27).
35. Снимите крышку А раздаточной коробки.

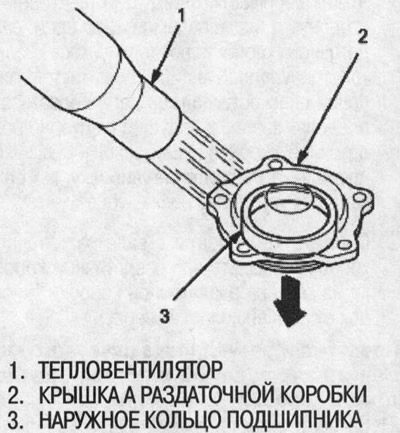

36. Если измерение вне допуска, снимите упорную шайбу 68-мм из крышки А раздаточной коробки, нагрев крышку почти до 100°С при помощи тепловентилятора. Не нагревайте крышку до температуры выше 100°С. Перед регулировкой пускового момента дайте крышке охладиться до комнатной температуры. Если измерение вне допуска, переходите к п. 40.
37. Подберите упорную шайбу 68-мм.
Упорная шайба, 68 мм
№ прокладки | № по каталогу | Толщина |
ZV | 23974-Р1С-020 | 1,41 мм |
ZW | 23975-Р1С-020 | 1,44 мм |
ZX | 23976-Р1С-020 | 1,47 мм |
ZY | 23977-Р1С-020 | 1,50 мм |
TL | 23978-Р1С-020 | 1,53 мм |
А | 23941-PW5-000 | 1,56 мм |
В | 23942-PW5-000 | 1,59 мм |
С | 23943-PW5-000 | 1,62 мм |
D | 23944- PW5-000 | 1,65 мм |
Е | 23945-FW5-000 | 1,68 мм |
F | 23946-PW5-000 | 1,71 мм |
G | 23947-PW5-000 | 1,74 мм |
Н | 23948-PW5-000 | 1,77 мм |
1 | 23949-PW5-000 | 1,80 мм |
J | 23950-PW5-000 | 1,83 мм |
К | 23951-PW5-000 | 1,86 мм |
L | 23952-PW5-000 | 1,89 мм |
М | 23953-PW5-000 | 1,92 мм |
N | 23954-PW5-000 | 1,95 мм |
0 | 23955-FW5-000 | 1,98 мм |
Р | 23956-PW5-000 | 2,01 мм |
Q | 23957-PW5-000 | 2,04 мм |
R | 23958-PW5-000 | 2,07 мм |
S | 23959-PW5-000 | 2,10 мм |
Т | 23960-PW5-000 | 2,13 мм |
и | 23961-PW5-000 | 2,16 мм |
V | 23962-PW5-000 | 2,19 мм |
W | 23963-PW5-000 | 2,22 мм |
X | 23964-PW5-000 | 2,25 мм |
У | 23965-PW5-000 | 2,28 мм |
Z | 23966-PW5-000 | 2,31 мм |
АА | 23967-PW5-000 | 2,34 мм |
АВ | 23968-PW5-000 | 2,37 мм |
АС | 23969-PW5-000 | 2,40 мм |
AD | 23970-PW5-000 | 2,43 мм |
AZ | 23971-PW5-000 | 2,46 мм |
BZ | 23972-PW5-000 | 2,49 мм |
CZ | 23973-PW5-000 | 2,52 мм |
DZ | 23974-PW5-000 | 2,55 мм |
EZ | 23975-PW5-000 | 2,58 мм |

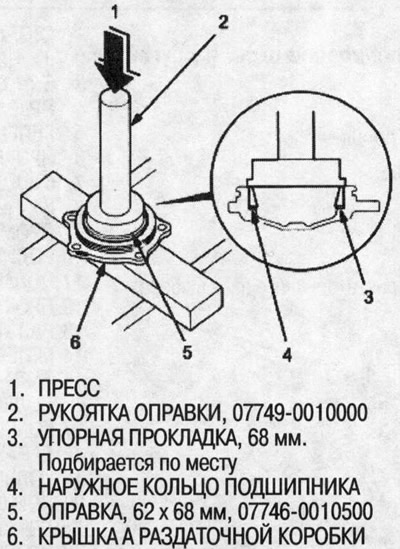

38. При помощи специнструмента запрессуйте упорную шайбу 68-мм.
39. После замены упорной шайбы 68-мм, проведите повторную проверку и убедитесь, что полный пусковой момент в пределах допуска.

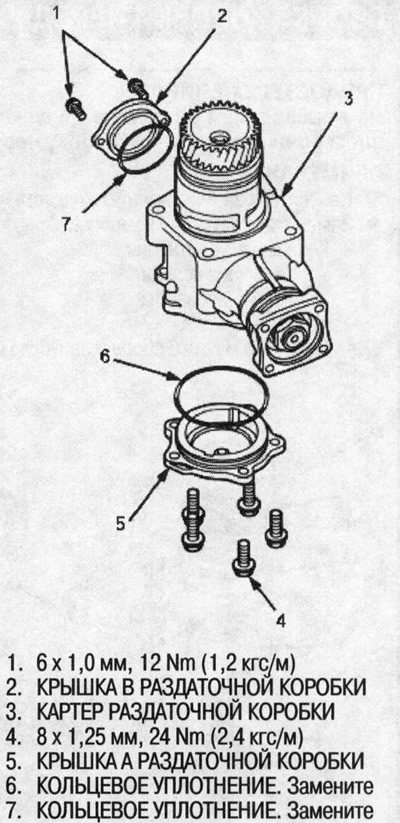

40. Установите кольцевые уплотнения на крышки А и В раздаточной коробки.
