Тестирование выпрямителя (Mitsubishi)

Примечание: Диоды пропускают ток в одном направлении и препятствуют его прохождению в противоположном направлении. Поскольку выпрямитель генератора состоит из шести диодов, требуется провести тестирование проводимости в обоих направлениях при помощи соответствующего омметра; всего 12 проверок.

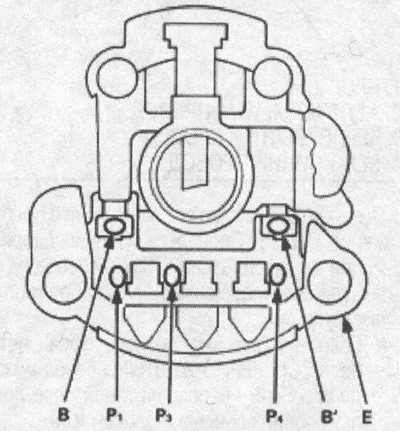

1. Выполните проверку проводимости в каждом направлении между:

• Клеммами В и Р (Р1, РЗ, Р4)
• Клеммами В' и Р (Р1, РЗ, Р4)
• Клеммами Е (земля) и Р (Р1, РЗ, Р4) Все диоды должны иметь проводимость только в одном направлении.

2. Если какой-либо из диодов вышел из строя, замените выпрямитель в сборе (отдельно диоды не поставляются).
