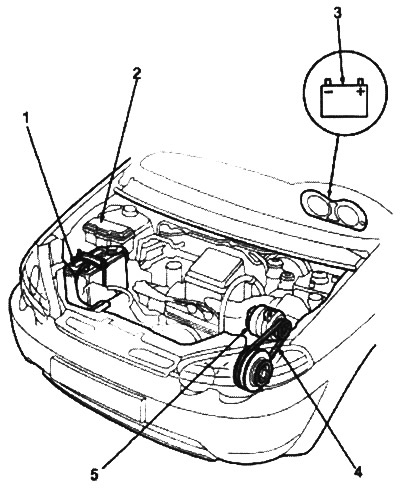

Примечание: Показана модель с левосторонним управлением; расположение на модели с правосторонним управлением аналогично.
Расположение компонентов: 1. аккумуляторная батарея; 2. коробка предохранителей/реле под капотом (со встроенным блоком детектора электрической нагрузки (ELD); 3. сигнальная лампа зарядной системы (в комбинации приборов); 4. генератор; 5. генератор
Поиск и устранение неисправностей
Если сигнальная лампа системы зарядки не загорается или не гаснет или разрядился аккумулятор, проведите тестирование следующих позиций в указанной ниже последовательности:
- 1. Аккумуляторная батарея
- 2. Сигнальная лампа зарядной системы
- 3. Напряжение
- 4. Система управления генератором
- 5. Генератор/регулятор

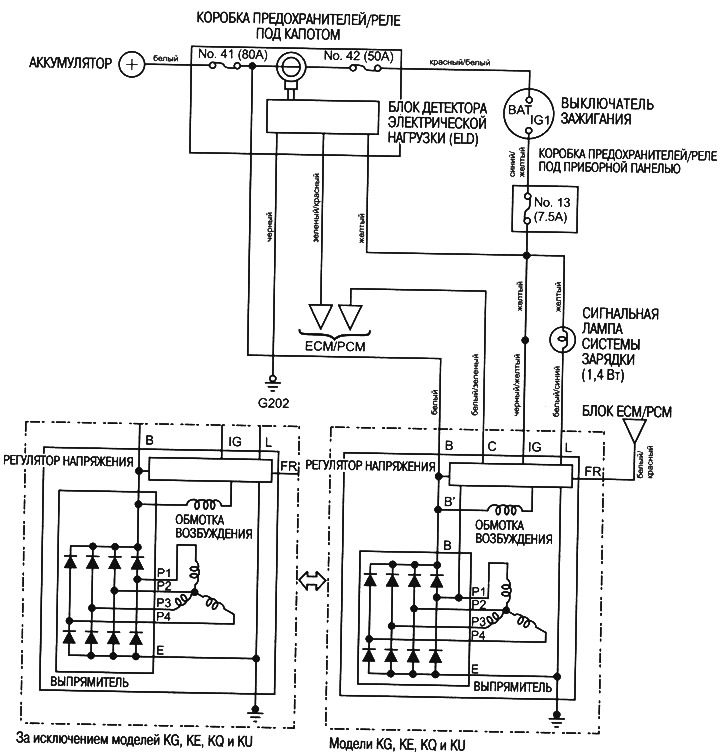

Электросхема (система зарядки)
