2. Odpojte 16-kolíkový konektor od kombinovaného spínača svetiel.
3. Uvoľnite dve skrutky a potom odstráňte kombinovaný spínač svetiel.
4. Skontrolujte kolíky konektora, aby ste sa uistili, že majú dobrý kontakt.
- Ak sú kontakty ohnuté, uvoľnené alebo zhrdzavené, opravte a znova skontrolujte systém.

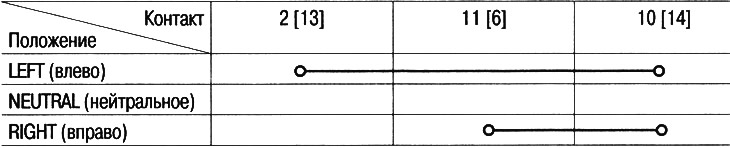

- Ak kontakty vyzerajú dobre, skontrolujte kontinuitu medzi nimi vo všetkých polohách spínačov podľa tabuľky. Ak medzi niektorým z nich nie je kontinuita, skontrolujte kontinuitu v káblovom zväzku spínača.
- Ak je v zväzku spínačov kontinuita, vymeňte spínač kombinovaného svetla.
- Ak nie je kontinuita vo zväzku spínačov, opravte zväzok alebo vymeňte spínač združených svetiel.
1. Modely KG, KY a KE
2. 6-KOLÍKOVÝ KONEKTOR
3. KOMBINOVANÝ SPÍNAČ SVETLA
4. Modely KN, KT, KQ a KU

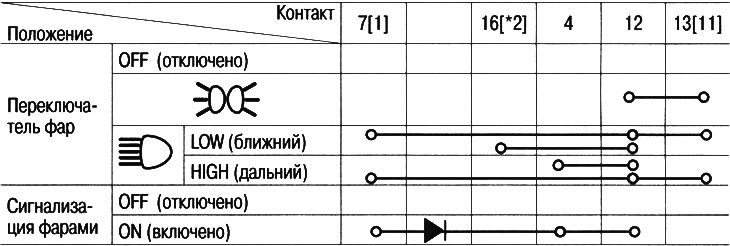

Svetelný spínač:
*: Nepoužíva sa
[]: Modely KN, KT, KQ a KU
