Napomena: Sastavljanje se vrši obrnutim redoslijedom od rastavljanja.
1. Pomoću posebnog alata pričvrstite pritisnu ploču i odvrnite središnju maticu.
Moment pritezanja:
- modeli s volanom na lijevoj strani - 26 Nm
- modeli s volanom na desnoj strani - 18 Nm

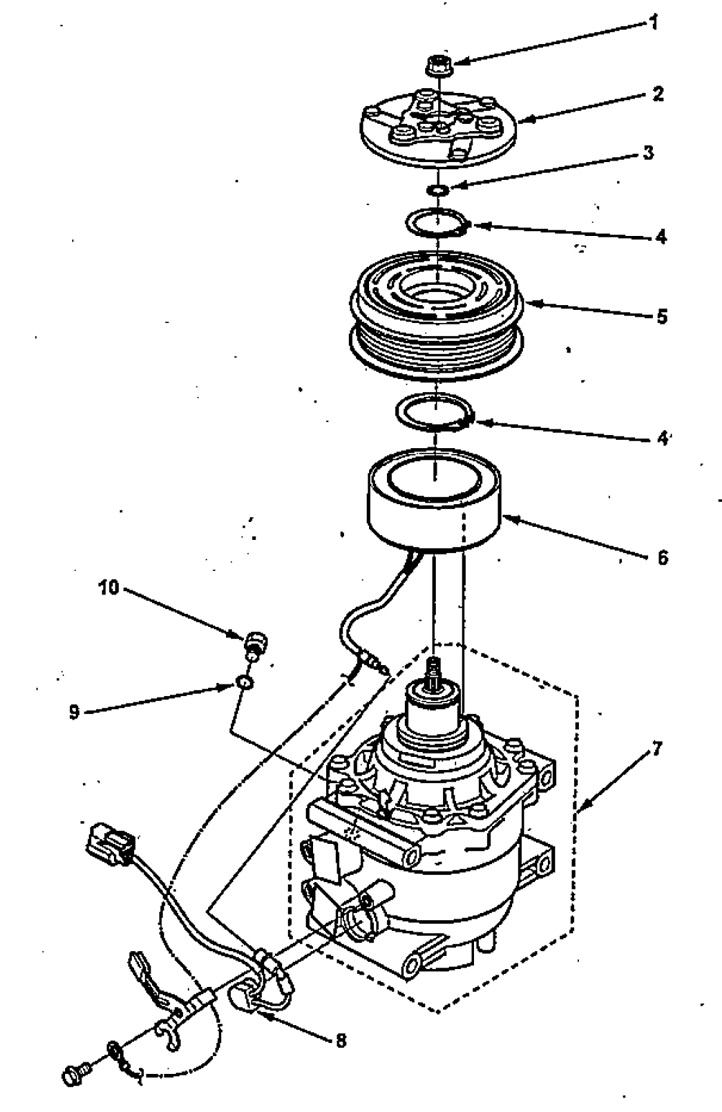

Elektromagnetska spojka.
1 - središnja matica,
2 - potisna ploča kvačila,
3 - podloška za podešavanje,
4 - pričvrsni prsten,
5 - remenica,
6 - namot spojke,
7 - kompresor,
8 - toplinski osigurač,
9 - brtveni prsten,
10 - spojni vijak.

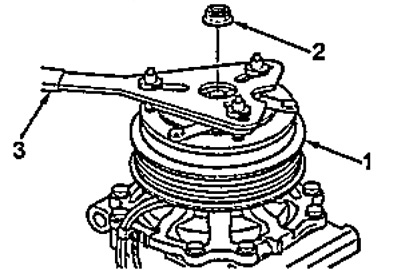

Modeli s volanom na lijevoj strani.
1 - pritisna ploča,
2 - središnja matica,
3 - specijalni alat.

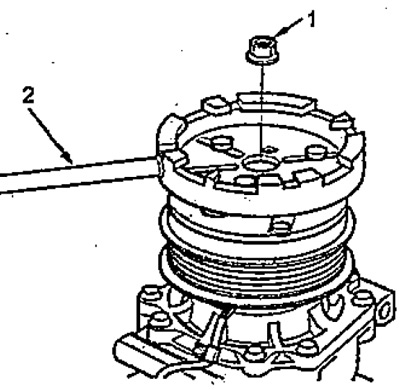

Modeli s volanom na desnoj strani.
1 - središnja matica,
2 - specijalni alat.
2. Uklonite potisnu ploču i podlošku.
3. Uklonite uskočni prsten i remenicu.
4. Odvijte vijak za pričvršćivanje žice namota kvačila, odvojite žicu namota kvačila, uklonite prsten za zaključavanje i uklonite namot kvačila.

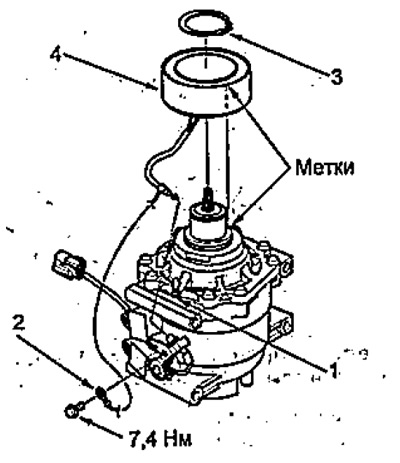

Modeli s volanom na desnoj strani.
1 - stezaljka žice za namotavanje spojke,
2 - žica za namotavanje spojnice,
3 - pričvrsni prsten,
4 - namot spojke.

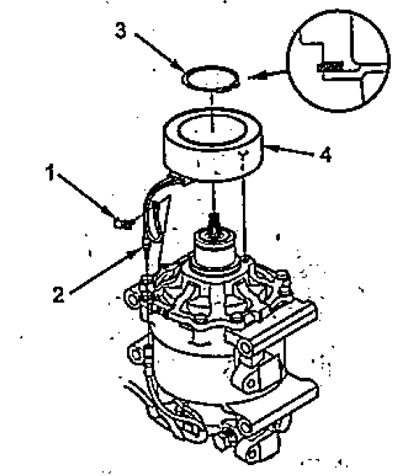

Modeli s volanom na lijevoj strani.
1 - stezaljka žice za namotavanje spojke,
2 - žica za namotavanje spojnice,
3 - pričvrsni prsten,
4 - namot spojke.
