Высота педали

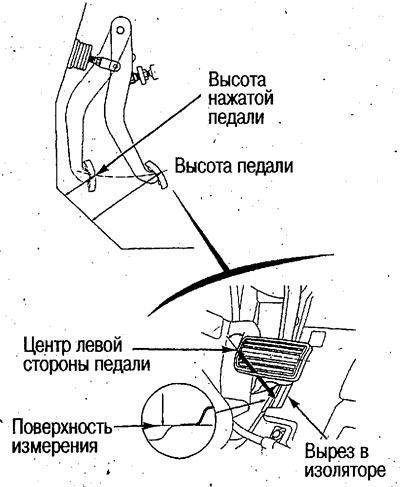

Измерьте расстояние от педали до поверхности пола.
Отверните вырез в изоляторе и измерьте расстояние от центра левого края педали до металлической поверхности пола.
После измерения приведите напольное покрытие в исходное состояние.
Высота педали в нажатом состоянии
1. Освободите зажимы и отверните напольное покрытие.
2. Запустите двигатель и 2-3 раза нажмите педаль тормоза, а затем нажмите педаль с силой 196 N (20 кг).
3. Отверните вырез в изоляторе и измерьте расстояние от педали дб металлической поверхности пола.
- Высота педали при нажатии с силой 196 N (20 кг): 130 мм
Высота педали в отпущенном состоянии
1. Освободите зажимы и отверните напольное покрытие.
2. Отверните вырез в изоляторе и измерьте расстояние от педали до металлической поверхности пола.
- Высота педали в отпущенном состоянии: 180мм
Регулировка высоты педали
Если необходимо увеличить высоту педали, отверните выключатель фонарей стоп-сигнала так, чтобы он не касался педали.

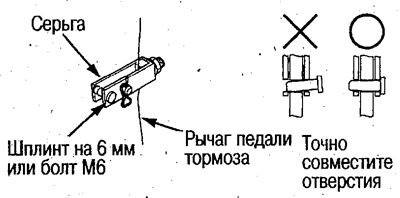

1. Зафиксируйте соединение рычага педали тормоза с серьгой при помощи штифта диаметром 6 мм или болта М6 (только на моделях IHCC).

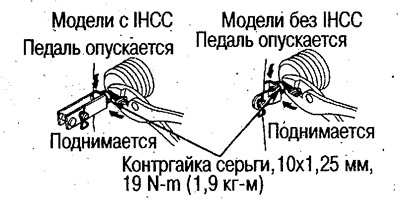

2. Ослабьте контргайку (10 мм) серьги и выполните регулировку высоты педали путем вращения нажимного штока. После регулировки затяните контргайку.

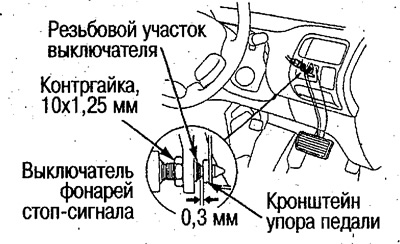

3. Ослабьте контргайку (10 мм) выключателя фонарей стоп-сигнала и закручивайте выключатель до тех пор, пока торец резьбовой части выключателя не коснется педали тормоза (педаль отжата). После этого поверните выключатель в обратном направлении на ¼ оборота (прибл. 0,3 мм) и затяните контргайку (10 мм).
4. После регулировки извлеките штифт диаметром 6 мм (только на моделях с IHCC).
Внимание:
- После регулировки педали убедитесь, что имеется свободный ход. В случае отсутствия свободного хода тормозные колодки могут задевать тормозные диски.
- После регулировки педали убедитесь, что фонари стоп-сигнала работают правильно.
Свободный ход педали

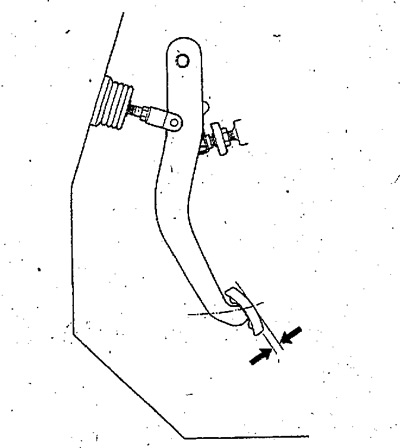

На неработающем двигателе нажмите педаль тормоза 2-3 раза, а затем измерьте свободный ход, нажав на педаль пальцем до ощущения сопротивления.
- Свободный ход: 1-5 мм
