Модулятор в сборе — снятие и установка (Honda Avancier 1)

Снятие

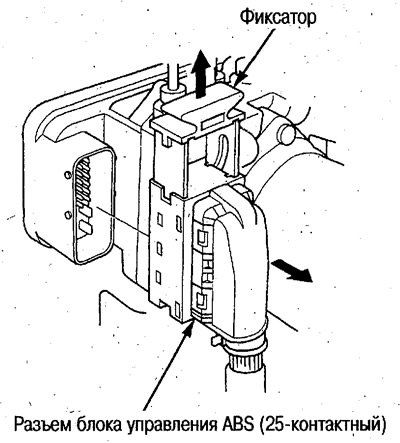

1. Потяните вверх фиксатор 25-контактного разъема блока управления ABS и отсоедините разъем.

2. Отсоедините 6 тормозных трубок.

3. Открутите 2 гайки (6 мм).

4. Снимите модулятор в сборе.

Внимание.

• Следите, чтобы тормозная жидкость не попала на лакокрасочные покрытия. Если она все же попала на лакокрасочные покрытия, немедленно смойте ее водой.
• Не повредите и не деформируйте тормозные трубки во время снятия и установки.
• Чтобы не выливалась тормозная жидкость, установите заглушки на трубки.

Установка

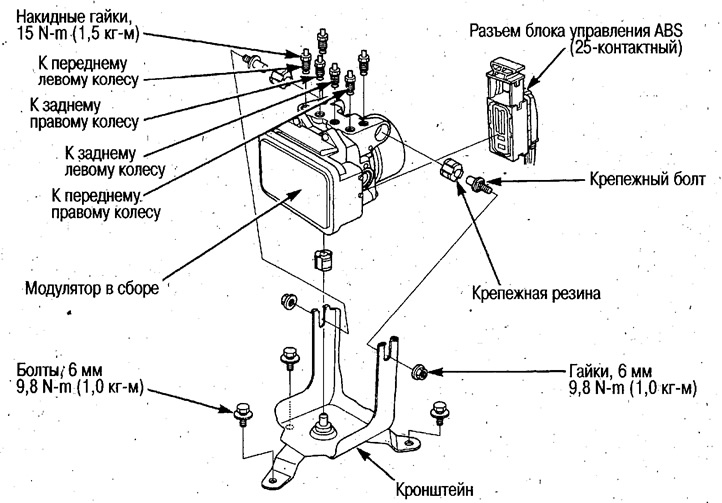

1. Установите модулятор в сборе, закрутите и затяните 2 гайки (6 мм).

Вставьте 4-гранные головки крепежных болтов в пазы кронштейна.

2. Подключите 6 тормозных трубок.

Внимание. Не перепутайте места подключения трубок.

3. Совместите соединительные поверхности 25-контактного разъема блока управления ABS и нажмите на него до появления щелчка.

4. Выполните прокачку тормозной системы.

Внимание. Прокачка начинается с передних колес.

5. Запустите двигатель и убедитесь, что контрольные лампы ABS и тормозной системы погасли.

6. Выполните проверочную поездку и убедитесь, что контрольные лампы ABS и тормозной системы не загораются.
