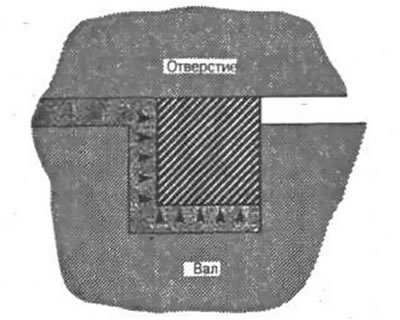

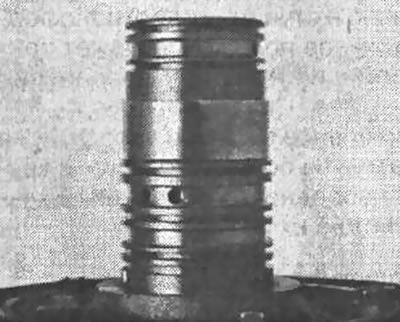

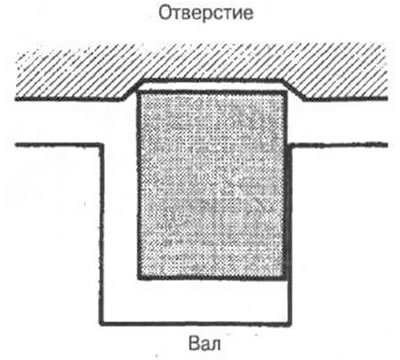

Во время проверки деталей внимательно осмотрите канавки, в которые устанавливаются уплотнительные кольца (рис. 12-21). Например, в случае использования в качестве уплотнений металлических колец их уплотняющие свойства определяются давлением масла, за счет которого кольцо плотно прижимается к боковой стенке канавки и цилиндрической поверхности отверстия (рис. 12-22). В результате возникает износ боковой стенки канавки, самого кольца и цилиндрической поверхности отверстия (рис. 12-23).
Рис. 12-21
Рис. 12-22
Рис. 12-23
Принцип работы тефлонового уплотнительного кольца точно такой же, как и металлического. Гидравлическое давление под кольцом вынуждает его прижиматься к отверстию. Несмотря на то что тефлоновые кольца намного мягче металлических, но и они во время эксплуатации автомобиля также вызывают износ как боковой стенки канавки, так и цилиндрической поверхности отверстия.

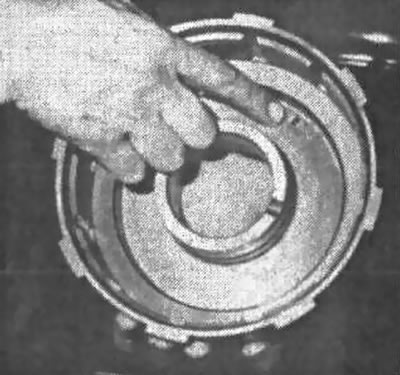

Как уже отмечалось, для чистоты выключения блокировочной муфты в ее поршне должен иметься шариковый клапан (рис. 12-24).
Рис. 12-24
Шарик клапана должен свободно перемещаться в своем гнезде. Если шарик покрыт налетом, то его следует промыть.
Проверьте цилиндрическую поверхность поршня на наличие зазубрин и царапин. Легкие царапины обычно могут быть удалена мелкой абразивной шкуркой.
Внимательно осмотрите возвратные пружины поршня на предмет их деформации и повреждения. Если видны следы перегрева пружин, то их следует заменить. При этом необходимо менять все пружины, а не часть их, поскольку из-за различной жесткости пружин может возникнуть перекос поршня и его заклинит. Следует помнить, что жесткость возвратных пружин поршня - важный фактор, влияющий на время включения и выключения фрикционного элемента управления.
Если в качестве возвратной пружины используется тарельчатая пружина, то надо проверить ее высоту и наличие на ее поверхности трещин.
Осмотрите ступицу барабана и сам барабан муфты с точки зрения износа шлицов и появления на них выработки.
Проверьте фрикционные диски. Если имеются очевидный износ дисков, следы подгорания и перегрева, искажение формы, то их замена обязательна. В набор для капитального ремонта АКПП входят диски с фрикционными накладками, поэтому все диски, бывшие в эксплуатации, обычно независимо от их износа заменяют новыми. В принципе, возможно многократное использование дисков с фрикционными накладками, но это требует очень тщательной оценки их состояния.
Диски с фрикционными накладками
При работе в нормальной масляной и температурной среде фрикционные диски могут служить сотни тысяч километров без появления признаков значительного износа. В процессе работы под воздействием масла и температуры они могут потемнеть, но при этом полностью сохранять свою работоспособность. Повторное использование фрикционных дисков допустимо при соблюдении следующих условий:
- диск сохранил свою плоскостность, не искривлен и не имеет конусности;
- фрикционная накладка не имеет следов повреждения;
- при нажатии на фрикционную накладку пальцами на ее поверхности проступает масло.
Не рекомендуется в пакете фрикционных дисков менять только их часть. Либо используются повторно все диски, либо заменяются все диски.
Фрикционные диски без накладок. Если диски с фрикционными накладками пригодны для дальнейшего использования, то и диски без накладок не следует менять. Единственное требование в этом случае заключается в том, что диски должны быть установлены точно в таком же порядке, в каком они находились до разборки муфты. Это позволит им начать работать без начальной притирки. Диски без накладок можно использовать повторно при выполнении следующих условий:
- диск сохранил свою плоскостность, не искривлен и не имеет конусности;
- на поверхности диска нет признаков износа и борозд;
- на поверхности диска допускается наличие незначительных пятен, которые возникают из-за перегрева масла;

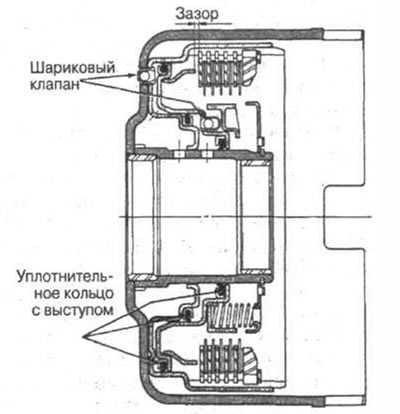

Для нормальной работы дискового фрикционного элемента управления весьма важными являются такие его характеристики, как диаметр поршня, толщина и количество фрикционных дисков, ход поршня (зазор) (рис. 12-25). При сборке такого элемента управления важно, чтобы все детали, как старые, так и новые, строго соответствовали модели данной трансмиссии.
Рис. 12-25
Во время сборки дискового фрикционного элемента управления необходимо проверить, чтобы выступы, уплотнений поршня были направлены в сторону расположения бустера, в который подается давление для включения фрикционного элемента (см. рис. 12-25).
Если не поменять уплотнения поршня, то достаточно быстро может возникнуть отказ муфты, особенно если пакет фрикционных дисков имел следы перегрева. Уплотнения, работавшие при высокой температуре, теряют свою упругость и становятся твердыми и ломкими и не способны нормально выполнять свои функции. Поэтому для поршней гидроприводов следует использовать только новые уплотнительные кольца.

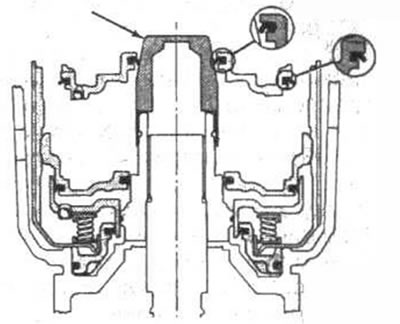

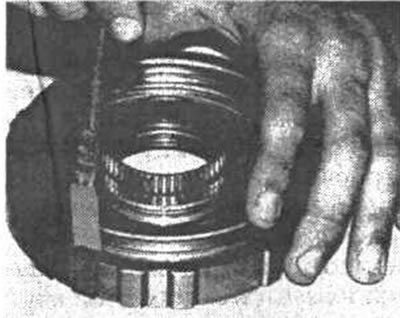

Перед установкой уплотнительных колец их следует смазать, маслом для АКПП. Для установки поршня с уплотнениями, имеющими выступ, следует использовать щуп толщиной примерно 0,25 мм, с помощью которого выступающий край уплотнения направляется в цилиндр (рис. 12-26). Не следует прикладывать при этом чрезмерного усилия, иначе кромки уплотнения загнутся, и поршень заклинит. Поршень должен легко проходить в цилиндр. В некоторых случаях для установки поршня в цилиндр рекомендуется использовать специальные оправки (рис. 12-27). Это помогает предотвратить повреждение уплотнения и облегчает установку поршня.
Рис. 12-26
Рис. 12-27
Возвратные пружины поршня всегда следует устанавливать в требуемом количестве.
Новые диски с фрикционными накладками должны быть предварительно замочены в масле для АКПП как минимум в течение 30 минут. Фрикционные накладки должны быть пропитаны маслом, что необходимо для предотвращения подгорания в процессе их приработки. Требуется от 15 до 25 км движения автомобиля, прежде чем масло сможет полностью пропитать фрикционные накладки. Ранее уже отмечалось, что при включении муфты масло выдавливается из накладок и тем самым способствует отводу тепла с диска. Поэтому очевидно, что фрикционные элементы с сухими или плохо пропитанными маслом накладками могут отказать на первых же километрах пути после капитального ремонта.
Необходимо убедиться в том, что установлено требуемое количество фрикционных дисков. Кроме того, следует обращать внимание и на толщину дисков, как без накладок, так и с накладками. В некоторых трансмиссиях фрикционные диски разных элементов управления могут иметь одинаковые радиальные размеры, но отличаться по толщине. Иногда толщина дисков в одной и той же трансмиссии может изменяться в зависимости от года ее выпуска.
После сборки дискового фрикционного элемента управления необходимо проверить в нем зазор, который может отличаться от регламентированного, если:
- установлено неправильное количество дисков;
- использованы диски не той толщины;
- неправильно подобрана толщина нажимного диска или стопорного кольца;
- неправильно собран дисковый фрикционный элемент управления.
В некоторых трансмиссиях регулировка хода поршня фракционного элемента управления не требуется. В этих случаях предполагается, что при правильной сборке ход поршня должен иметь нужную величину. Но на всякий случай ход поршня рекомендуется проверить. При этом следует иметь в виду, что величина хода поршня определяется из расчета обеспечения зазора между двумя дисками в выключенном состоянии дискового фрикционного элемента управления не менее 0,25 мм.

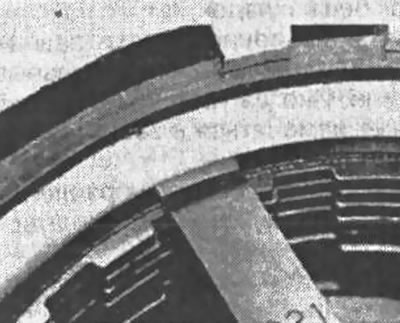

Рис. 12-28

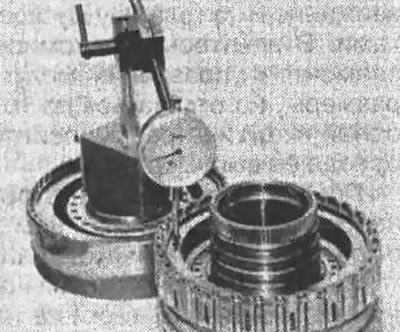

Измерение хода поршня обычно производят с помощью щупа (рис. 12-28). Иногда для этого используется стрелочный микрометр и сжатый воздух, с помощью которого осуществляется включение фрикционного элемента управления (рис. 12-29).
Рис. 12-29
Для различных моделей АКПП ход поршня может регулироваться по-разному. В некоторых коробках это делается путем подбора соответствующей толщины упорного или нажимного диска, в других - путем подбора требуемой толщины стопорного кольца.
В инструкции по ремонту трансмиссии всегда приводятся минимальное и максимальное значение хода поршня. При регулировке всегда рекомендуется устанавливать ее близкой к минимальному значению, но никак не меньше. Установка по нижнему пределу увеличивает срок службы уплотнений поршня и улучшает качество переключения.
В большинстве случаев в комплект поставляемых упорных или нажимных дисков входят диски различной толщины, что позволяет выставить величину хода поршня в соответствии с инструкцией. Однако возникают ситуации,- когда стандартный набор дисков не позволяет это сделать. В таком случае регулировку зазора можно произвести одним из следующих способов:

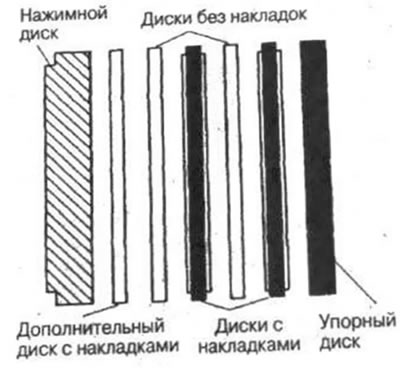

1. Добавить дополнительный диск с фрикционными наклад-сами и установить его непосредственно рядом с другим таким же диском (рис. 12-30).
Рис. 12-30

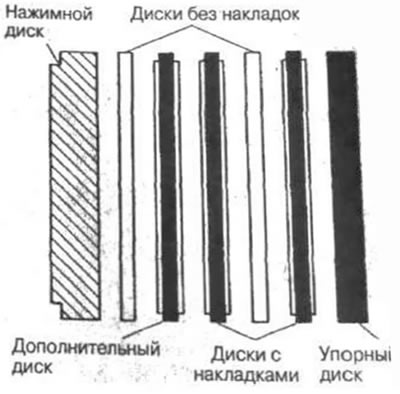

2. Добавить дополнительный диск без фрикционных накладок и установить его непосредственно рядом с другим таким же диском (рис. 12-31).
3. Подобрать диски без накладок соответствующей толщины (их толщина также бывает различной).
Рис. 12-31

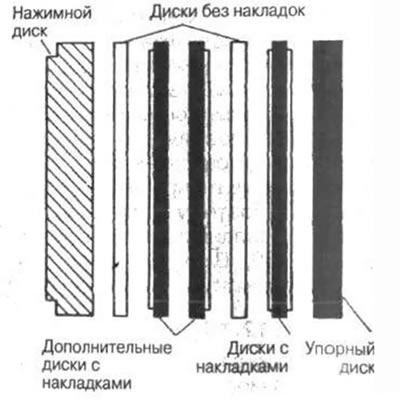

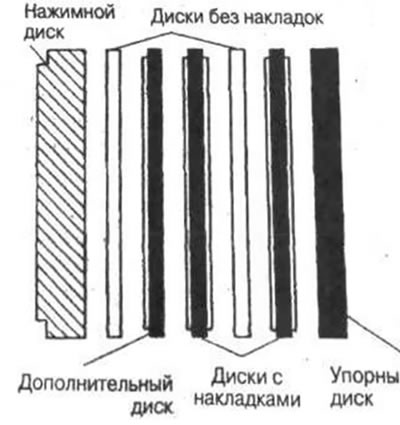

4. Использовать дополнительно один или два диска с накладками, у которых предварительно надо соскоблить с одной стороны фрикционную накладку. В случае использования двух дисков их следует устанавливать так, чтобы очищенные от накладок стороны были обращены друг к другу (рис. 12-32 и 12-33).
Рис. 12-32
Рис. 12-33

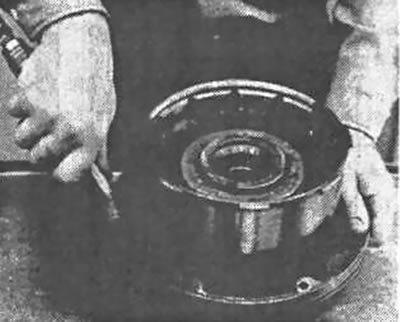

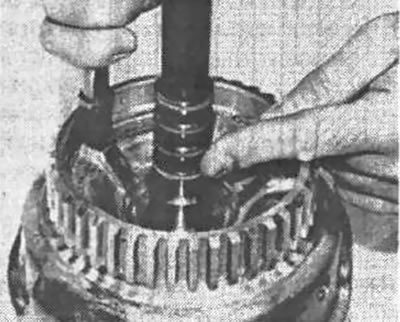

После окончания сборки дискового фрикционного элемента управления необходимо с помощью сжатого воздуха проверить его работоспособность (рис. 12-34). Для чего требуется подать сжатый воздух в отверстие, через которое давление подводится в бустер фрикционного элемента управления. В случае проверки блокировочной муфты сжатый воздух можно подать через шариковый клапан в поршне муфты, но при этом следует предварительно заблокировать отверстие, через которое давление подводится в бустер муфты (рис. 12-35).
Рис. 12-34
Рис. 12-35
Если дисковый фрикционный элемент был собран правильно, то во время проверки с помощью сжатого воздуха утечка воздуха через уплотнения должна отсутствовать, а поршень - интенсивно перемещаться. При наличии непредусмотренных утечек воздух будет издавать громкий звук, а перемещение поршня в бустере вялым.
