Установка щеток
Примечание: если щетки были заменены, обработайте их контактную поверхность наждачной бумагой (#500, #600) перед установкой.
1. Установите якорь со щеткодержателем в статор.
2. Подсоедините щётки к щеткодержателю и установите пружины.
3. Установите изолятор и заднюю крышку.

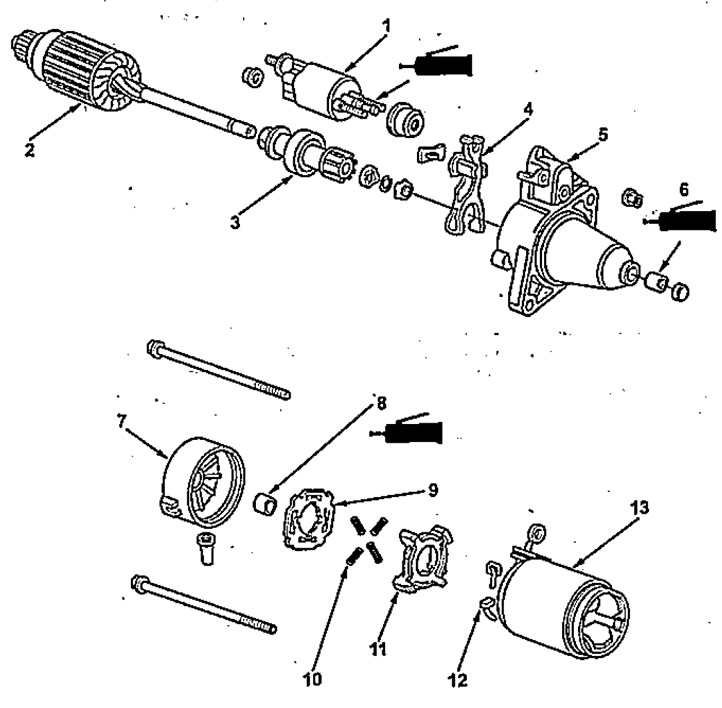

Разборка и сборка стартера.
1 - тяговое реле,
2 - якорь,
3 - обгонная муфта,
4 - рычаг привода,
5 - крышка со стороны привода,
6 - передний подшипник,
7 - задняя крышка,
8 - задний подшипник,
9 - изолятор,
10 - пружина,
11 - щеткодержатель,
12 - щетка,
13 - статор.
