Разборка и сборка блока цилиндров, предварительные операции.
1 - сливной болт,
2 - масляный поддон,
3 - маслоприемник,
4 - прокладка,
5 - масляный насос,
6 - кольцевое уплотнение,
7 - установочный штифт,
8 - датчик аварийного давления масла,
9 - крышка,
10 - направляющая масляного щупа,
11 - уплотнение масляного поддона,
12 - штуцер масляного фильтра,
13 - масляный фильтр,
14 - шайба.

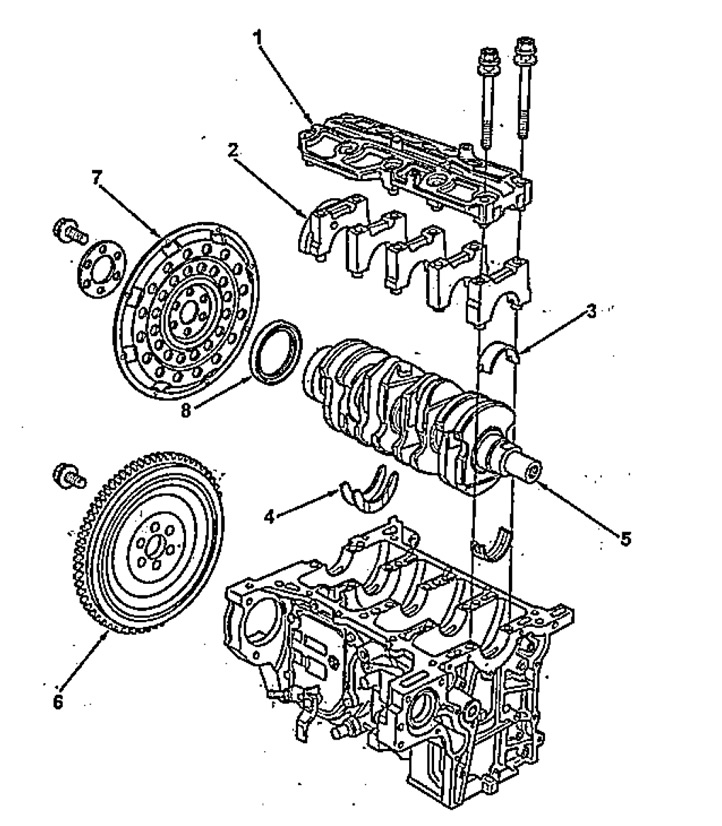

Разборка и сборка блока цилиндров (этап 1).
1 - мост крышек коренных подшипников,
2 - крышка коренного подшипника,
3 -вкладыш коренного подшипника,
4 - упорные полукольца,
5 - коленчатый вал;
6 - маховик,
7 - пластина привода гидротрансформатора,
8 - задний сальник коленчатого вала.

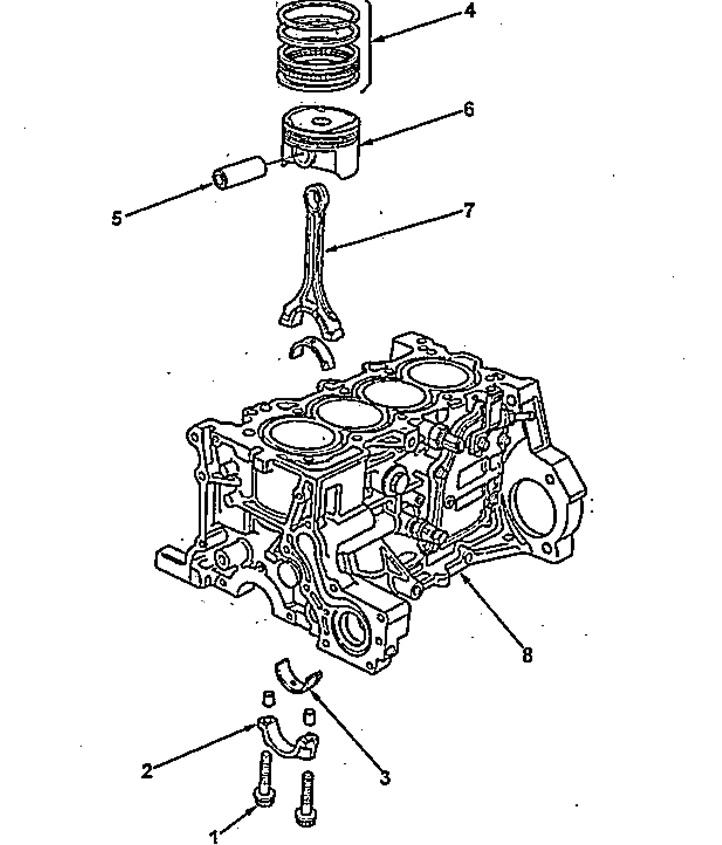

Разборка и сборка блока цилиндров (этап 2).
1 - шатунный болт,
2 - крышка нижней головки шатуна,
3 - вкладыш шатунного подшипника,
4 - поршневые кольца,
5 - поршневой палец,
6 - поршень,
7 - шатун,
8 - блок цилиндров.
