Провід та точки заземлення.
1 - точка заземлення "G2",
2 - провід стартера,
3 - провід заземлення акумулятора,
4 - точка заземлення "G1",
5 - точка заземлення "G3",
6 - провід заземлення трансмісії,
7 - провід заземлення двигуна.

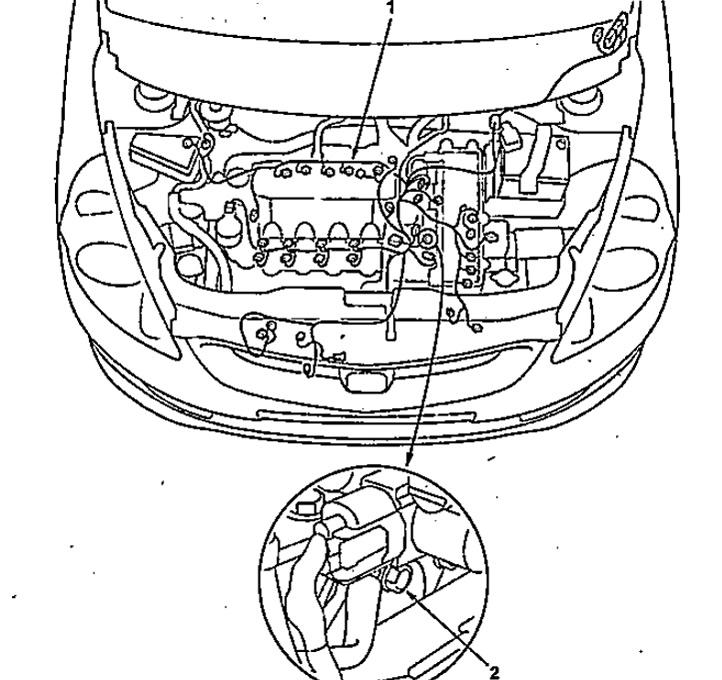

Провід та точки заземлення.
1 - джгут дротів двигуна,
2 - точка заземлення "G101".

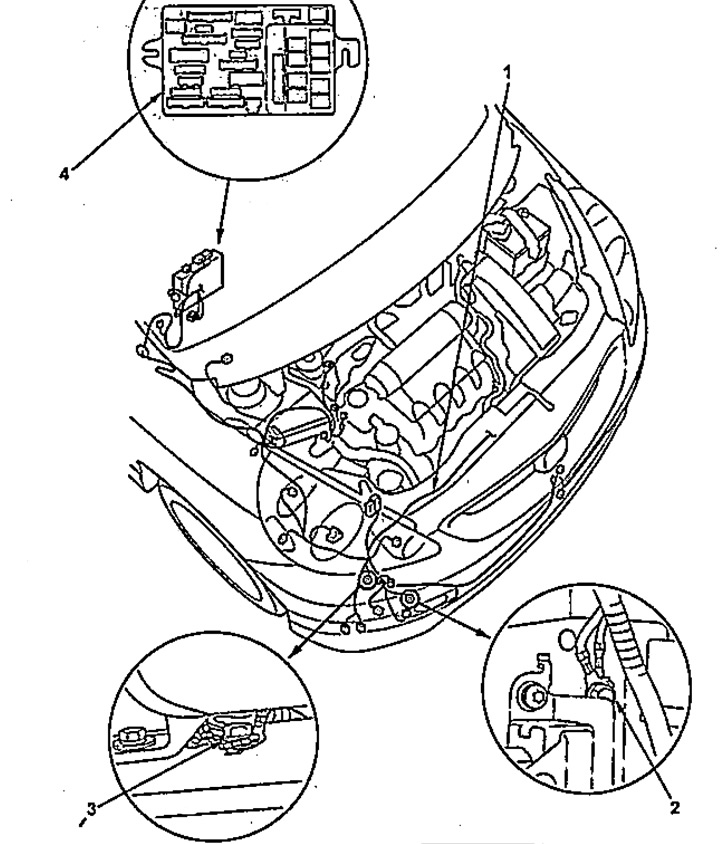

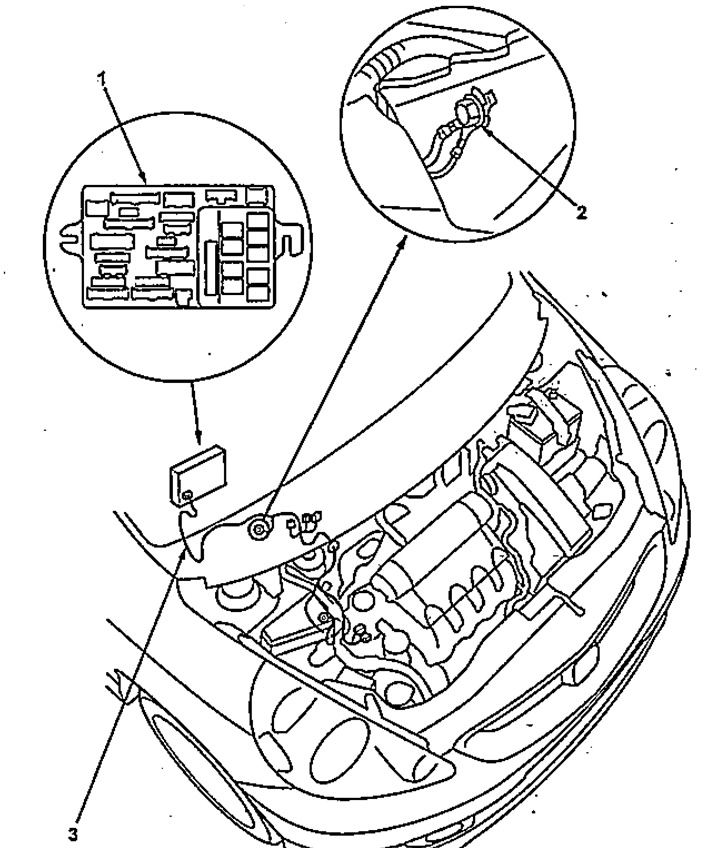

Провід та точки заземлення.
1 - головний джгут дротів моторного відсіку,
2 - точка заземлення "G202",
3 - сточка заземлення "G201",
4 - блок запобіжників (зворотний бік).

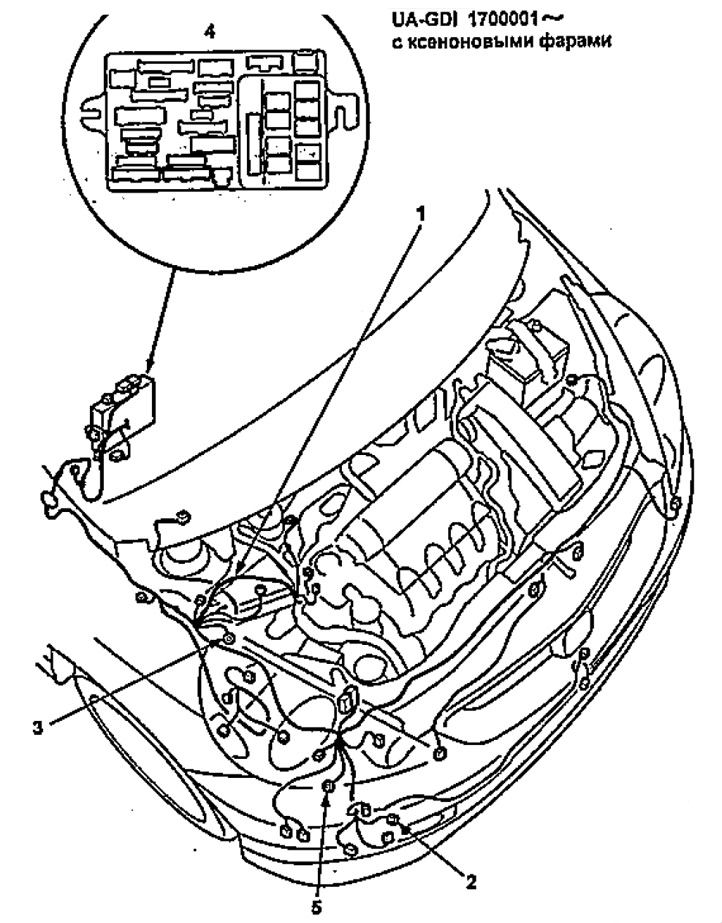

Провід та точки заземлення.
1 - головний джгут дротів моторного відсіку,
2 - точка заземлення "G202",
3 - точка заземлення "G201",
4 - блок запобіжників (зворотний бік),
5 - точка заземлення "G203".

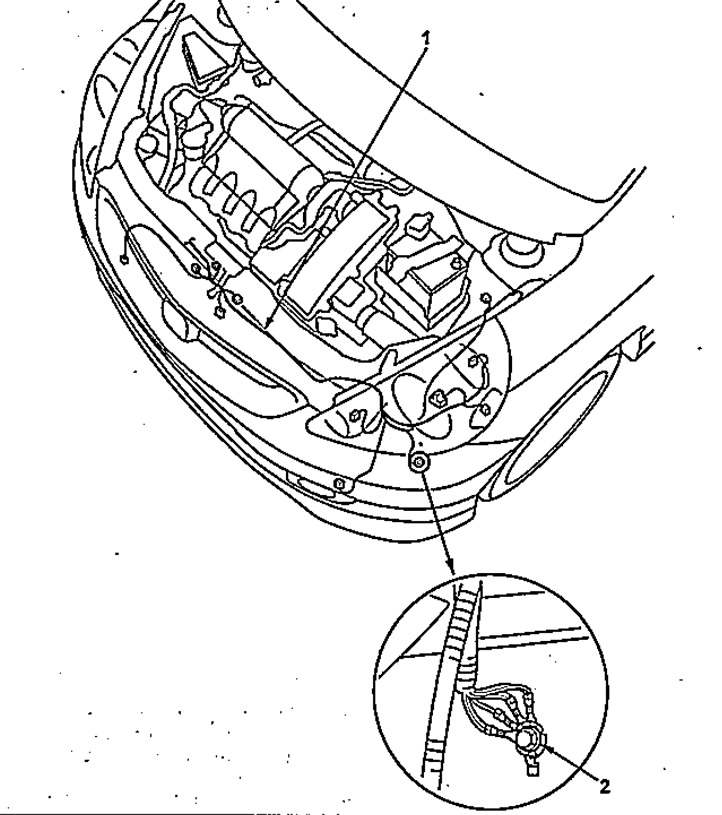

Провід та точки заземлення.
1 - джгут проводів моторного відсіку,
2 - точка заземлення "G301".
Провід та точки заземлення.
1 - блок запобіжників (зворотний бік),
2 - точка заземлення "G451",
3 – проводка EPS.

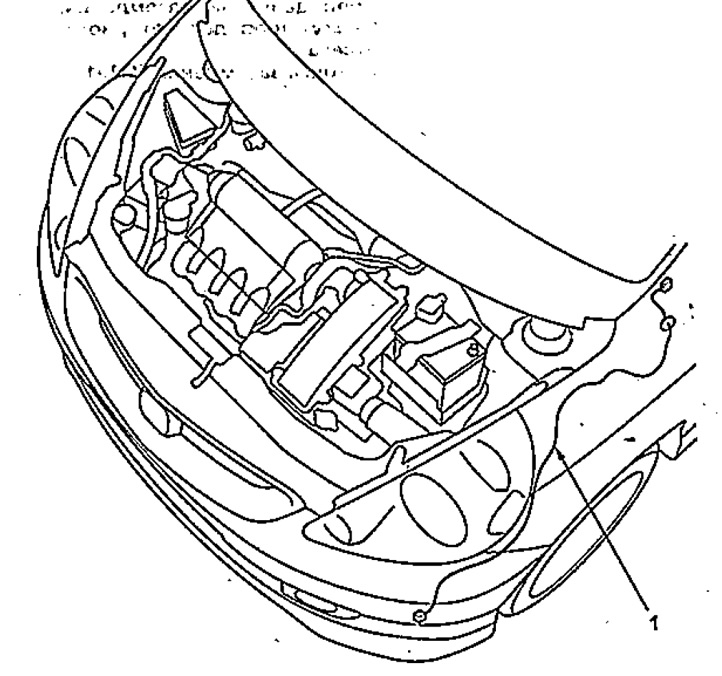

Провід та точки заземлення.
1 - додаткове проведення лівого переднього датчика SRS.

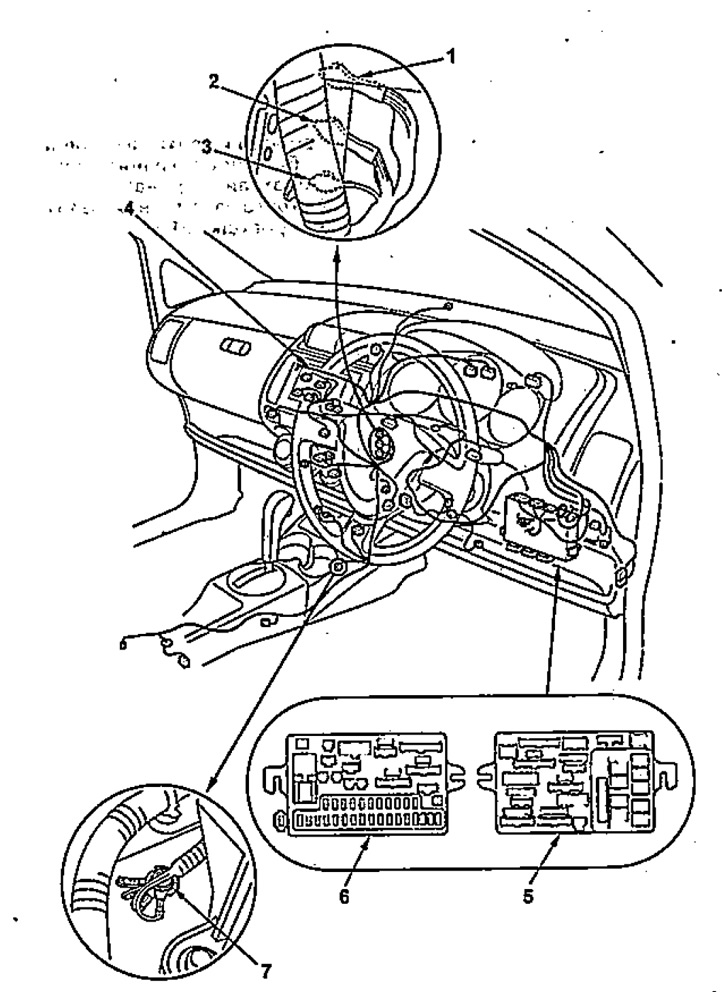

Провід та точки заземлення.
1 - точка заземлення "G401",
2 - точка заземлення "G402",
3 - точка заземлення "G403",
4 - джгут проводів панелі приладів,
5 - блок запобіжників (спереду),
6 - блок запобіжників (зворотний бік),
7 - точка заземлення "G404".

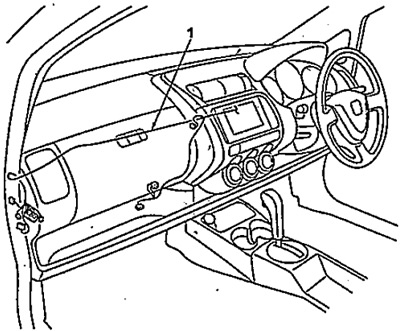

Проведення та точки заземлення.
1 - джгут проводів панелі приладів.

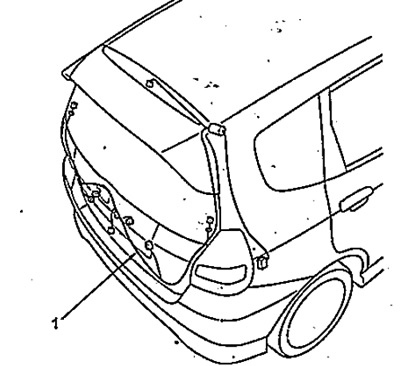

Проведення та точки заземлення.
1 - проводка задніх дверей.

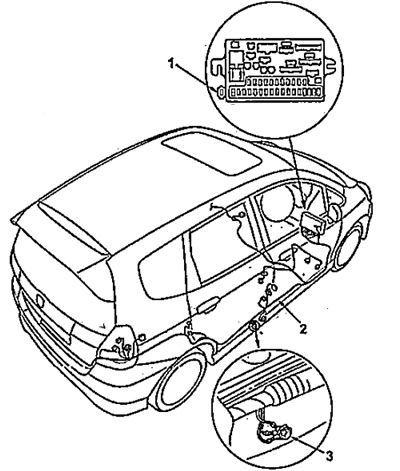

Проведення та точки заземлення.
1 - блок запобіжників (спереду),
2 - проведення підлоги,
3 - точка заземлення "G502".

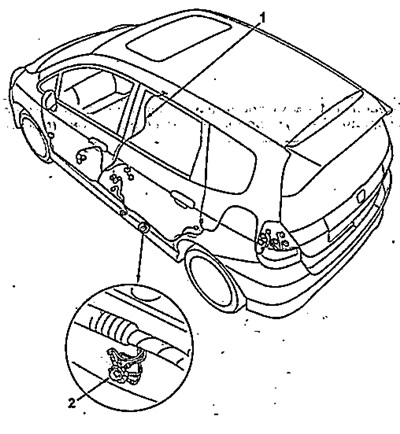

Проведення та точки заземлення.
1 - проводка підлоги,
2 - точка заземлення "G501".

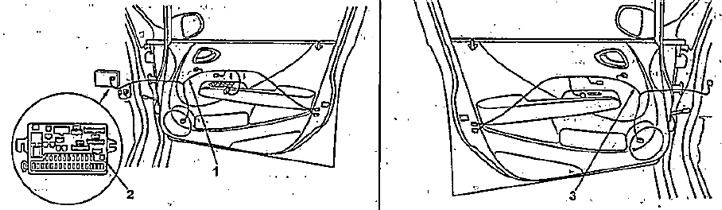

Проведення.
1 - джгут проводки центрального замку,
2 - блок запобіжників (спереду),
3 - проведення дверей переднього пасажира.

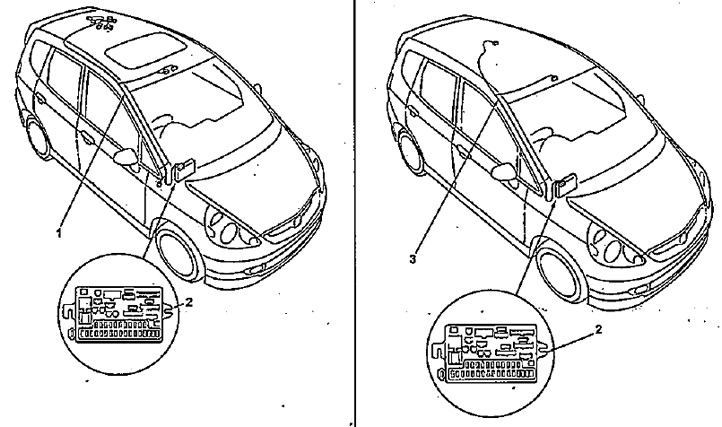

Проведення.
1 - джгут проводки освітлення салону (моделі з електроприводом люка),
2 - блок запобіжників (спереду),
3 - джгут проведення освітлення салону (моделі без електроприводу люка).

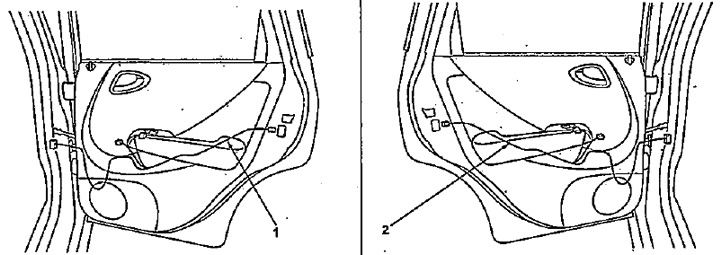

Проведення.
1 - проводка задніх правих дверей,
2 - проводка задніх лівих дверей.
