Obsah: Obloženie dverí ⇊ Vonkajšia kľučka dverí ⇊ Zámok dverí ⇊ Mechanizmus zdvíhania okien ⇊ Vonkajšie obloženie dverí ⇊ Lišta na sklo dverí ⇊ Tesnenie dverí ⇊ Stredové tesnenie dverí ⇊
Poznámka: Montáž sa vykonáva v opačnom poradí ako pri demontáži, berúc do úvahy nasledovné:

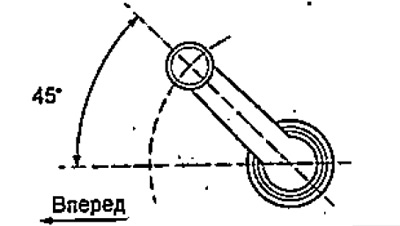

(Modely s pravostranným riadením bez elektricky ovládaných okien) Nainštalujte ovládací gombík elektrického okna tak, ako je znázornené na obrázku.
Obloženie dverí
1. Úplne spustite okno.
2. (Modely s pravostranným riadením bez elektricky ovládaných okien)

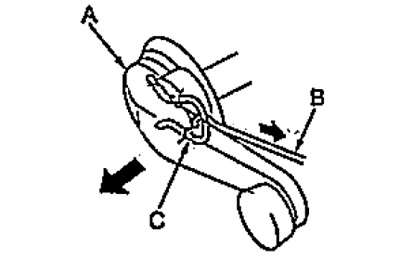

Odpojte tiahlo (B) od závesu (C) a vyberte rukoväť ovládania elektrického okna (A).
3. Odstráňte vnútornú kľučku dverí.
a) Odstráňte skrutku (B).
b) Potiahnite vnútornú rukoväť (A) smerom k sebe a odpojte svorky (C).
c) Odpojte vnútornú tyč na uvoľnenie dverí (D) od rukoväte.

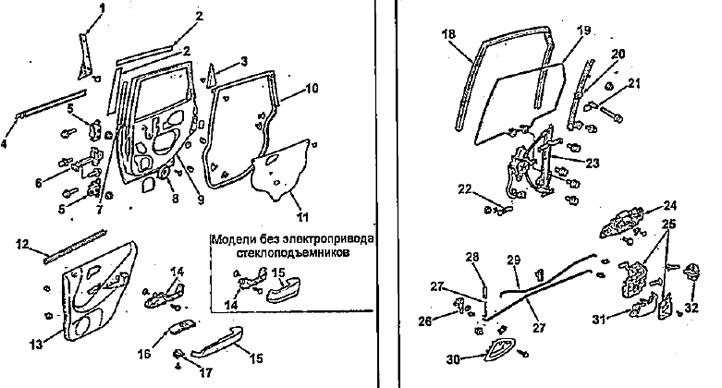

Demontáž a montáž zadných bočných dverí.
1 - vonkajšie obloženie dverí,
2-dverový sklenený dokončovací panel,
3 - rohové vnútorné obloženie dverí,
4-dverová lišta,
5-dverový pánt,
6 - obmedzovač otvárania dverí,
7 - stredové tesnenie dverí,
8 - reproduktor (modely s reproduktorom),
9 - zadné bočné dvere,
10 - tesnenie dverí,
11 - kryt technologického otvoru,
12 - spodné tesnenie skla dverí,
13 - obloženie dverí,
14 - držiak lakťovej opierky,
15 - lakťová opierka,
16 - dokončenie ovládacieho panelu okna,
17 - ovládací panel okien,
18 - tesnenie horného skla dverí,
19 - sklo dverí,
20 - vodiace sklo dverí,
21 - puzdro,
22 - rukoväť elektrického ovládania okien (modely s pravostranným riadením bez elektrického ovládania okien),
23 - mechanizmus zdvíhania okien,
24 - vonkajšia kľučka dverí,
25 - zámok dverí,
26 - držiak,
27 - vnútorná tyč zámku zámku,
28 - západka,
29 - vnútorná tyč otvárania dverí,
30 - vnútorná kľučka dverí,
31 - elektrický pohon zámku dverí (okrem modelov s pravostranným riadením bez elektrického pohonu zámku dverí),
32 - držiak zámku dverí.

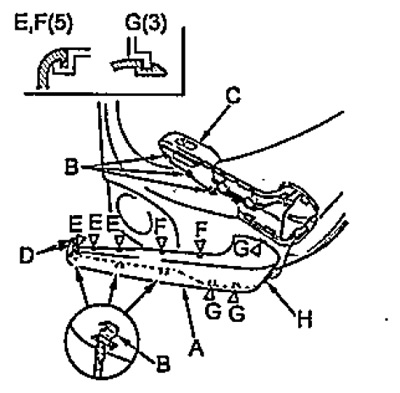

4. Odstráňte lakťovú opierku.
a) Pomocou skrutkovača odpojte svorky (B).
Poznámka: Pred použitím skrutkovač omotajte ochrannou páskou.
b) Odpojte spony (D a E) od ovládacieho panela elektrického okna (C).
c) Odpojte svorky (F a G).
d) Odpojte svorku (H), potiahnite lakťovú opierku (A) smerom k sebe a vyberte ju.
5. Odstráňte držiak lakťovej opierky.
a) Odpojte konektor (A).

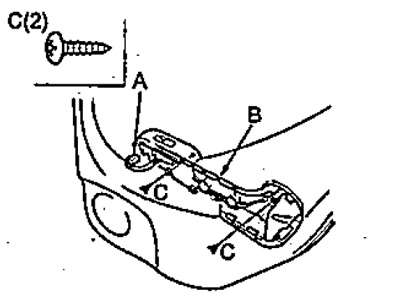

b) Odskrutkujte skrutky (C) a vyberte držiak lakťovej opierky (B).

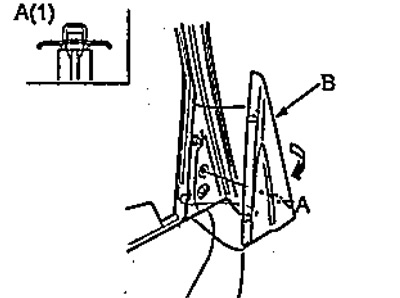

6. Potiahnite nahor vnútorný roh (B) skla zadných bočných dverí a odstráňte sponu (A). Odstráňte vnútorné obloženie rohu.

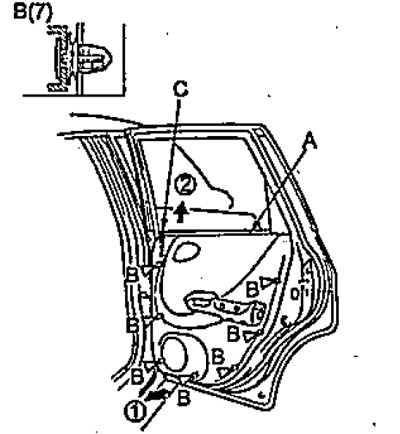

7. Odstráňte panel obloženia dverí.
a) Odpojte svorky (B).
b) Vytiahnite tyč zámku dverí (C) von cez otvor v paneli obloženia dverí (A).
c) Vytiahnite ozdobný panel nahor a opatrne ho vyberte.
Vonkajšia kľučka dverí
1. Úplne zdvihnite okno.
2. Odstráňte panel obloženia dverí.

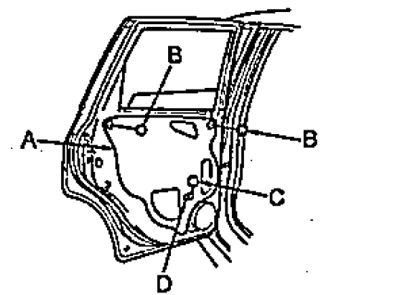

3. Odstráňte kryt servisného portu.
a) Odstráňte zátky (B).
b) Vytiahnite káblový zväzok (C) cez otvory v kryte servisného portu (A) a odstráňte kryt.

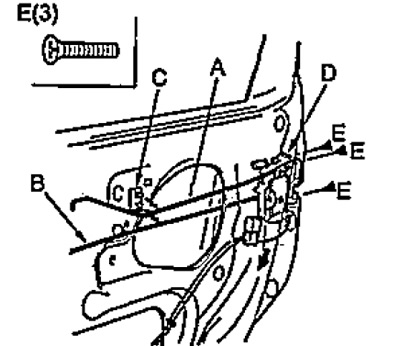

4. Odpojte vnútornú tyč otvárača dverí (A) a vnútornú tyč zámku (B) zámku (D) z držiaka (C).
5. Odskrutkujte skrutky (E) a sklopte zámok nadol, ako je znázornené na obrázku.
- Uťahovací moment - 5 Nm

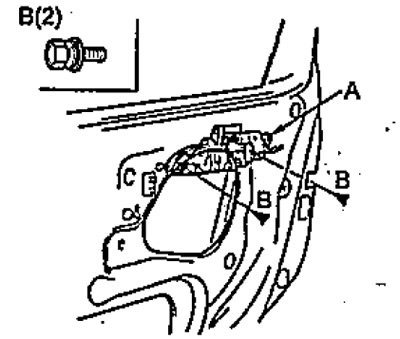

6. Odstráňte skrutky (B) zaisťujúce vonkajšiu rukoväť (A).
- Uťahovací moment - 9,8 Nm

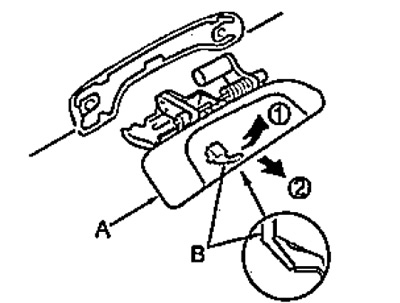

7. Odpojte sponu (B) a potom odstráňte vonkajšiu rukoväť (A) v poradí znázornenom na obrázku.
Zámok dverí
1. Úplne zdvihnite okno.
2. Odstráňte panel obloženia predných dvierok, kryt prístupového otvoru a vodidlo skla dvierok.

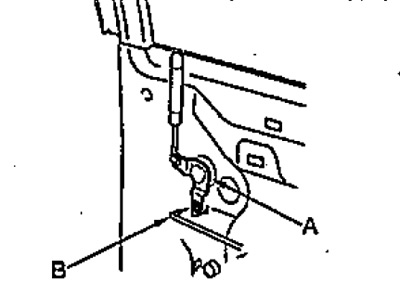

3. Odpojte tyč (B) od držiaka (A), ako je znázornené na obrázku.

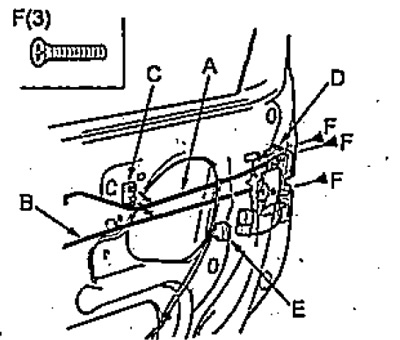

4. Odpojte vnútornú tyč otvárača dverí (A) a vnútornú tyč zámku (B) zámku (D) od držiaka (C) Odpojte konektor ovládača zámku dverí (E).
5. Odstráňte skrutky (F) a odpojte zámok dverí.

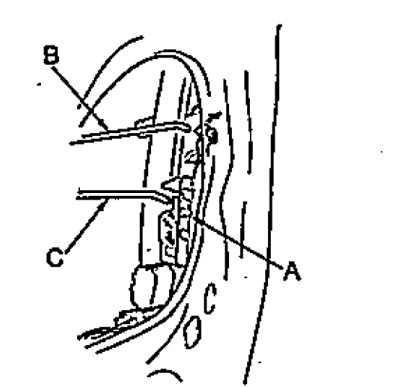

6. Odpojte tyče (B a C) od zámku dverí (A), ako je znázornené na obrázku.

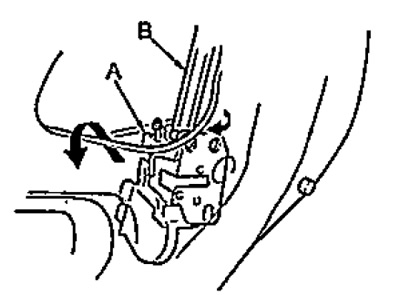

7. Odpojte zámok dvierok (A) od vodidla skla dvierok (B), ako je znázornené na obrázku, a opatrne ho vytiahnite von cez prístupový otvor.
Mechanizmus zdvíhania okien
1. Odstráňte panel obloženia predných dvierok, kryt servisného otvoru a okraj vonkajšieho skla.

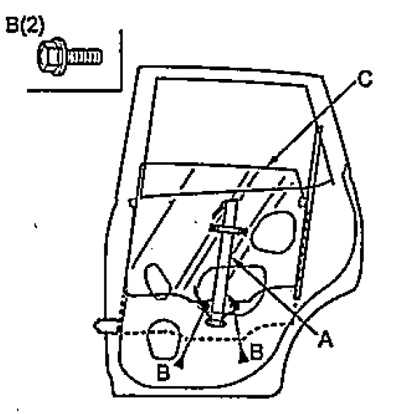

2. Nadvihnite sklo (C) dvierok tak, aby boli viditeľné skrutky (B) zaisťujúce sklo. Odstráňte skrutky a odpojte mechanizmus zdvíhania okna (A). Opatrne spustite sklo do najnižšej polohy.
- Uťahovací moment - 9,8 Nm

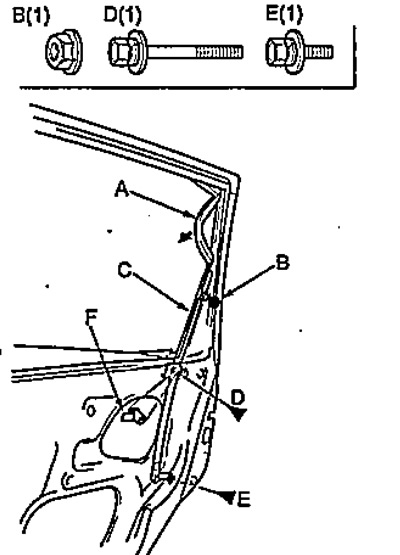

3. Ohnite okraj horného tesnenia (A) skla dvierok. Uvoľnite maticu (B), odstráňte skrutky (D a E) a vyberte puzdro (F).
- Uťahovací moment - 8 Nm

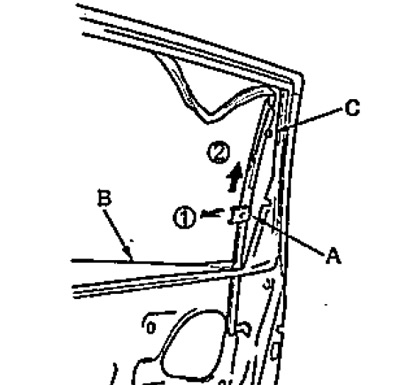

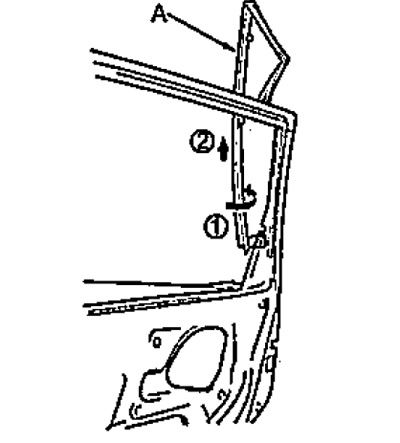

4. Potiahnite vodiacu lištu skla dvierok (A) dopredu, potom odstráňte maticu (C) a odpojte vodiacu lištu, ako je znázornené na obrázkoch.
 |
 |

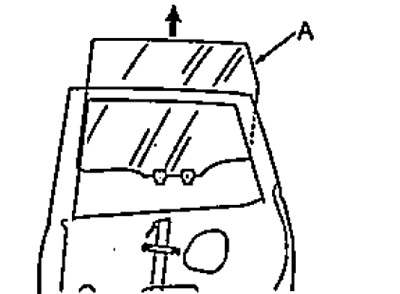

5. Opatrne vytiahnite sklo (A).

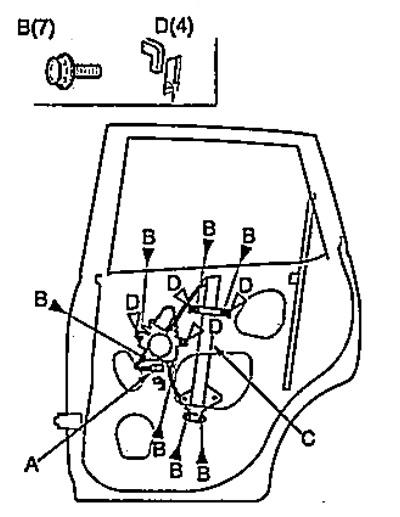

6. Odpojte konektor (A).
7. Odstráňte skrutky (B) a odpojte svorky (D). Potom vytiahnite mechanizmus elektrického okna (C) cez prístupový otvor.
- Uťahovací moment - 8 Nm

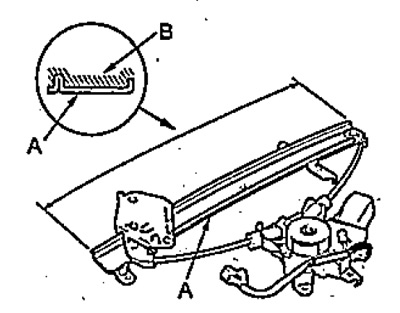

8. Naneste mazivo (B) na mechanizmus elektrického ovládania okna (A) podľa obrázka.
Vonkajšie obloženie dverí
1. Úplne spustite okno.
2. Odstráňte obloženie vnútorných rohov rohov.

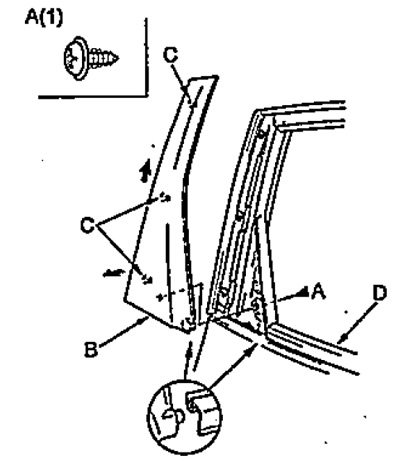

3. Na vnútornej strane dvierok odskrutkujte skrutku (A), potiahnite vonkajší rám (B) podľa obrázka a potom uvoľnite upevňovacie prvky (C).
Lišta na sklo dverí
1. Odstráňte vonkajšie obloženie dverí.

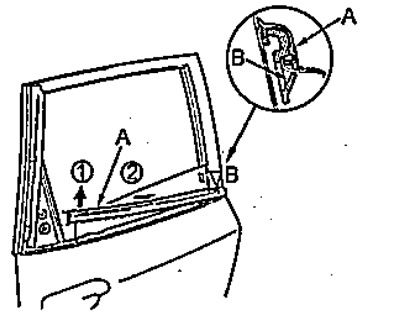

2. Uvoľnite držiak a čiastočne odstráňte lištu (A) z dvierok v poradí znázornenom na obrázku.

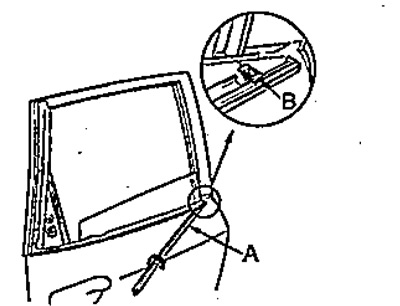

3. Odpojte sponu (B) a odstráňte lištu skla dvierok (A).
Tesnenie dverí
1. Odstráňte skrutku (A).
- Uťahovací moment - 29 Nm
2. Odpojte upevňovacie prvky (B, C a D) a potom odstráňte tesnenie dverí (E).
Stredové tesnenie dverí
Odstráňte stredové tesnenie dverí (A), ako je znázornené na obrázku.
Demontáž vnútorného obloženia zadných dverí.
