Змест: Аздобная панэль дзвярэй ⇊ Вонкавая ручка дзвярэй ⇊ Замак дзвярэй ⇊ Механізм шклапад'ёмніка ⇊ Вонкавае аздабленне дзвярэй ⇊ Малдынг шкла дзверы ⇊ Ушчыльняльнік дзвярэй ⇊ Цэнтральны ўшчыльняльнік дзвярэй ⇊
Нататка: зборка вырабляецца ў парадку, зваротным разборцы, з улікам наступнага:
(Мадэлі з правым рулём без электрапрывада шклапад'ёмнікаў) Усталюеце ручку кіравання шклапад'ёмнікам, як паказана на малюнку.
Аздобная панэль дзвярэй
1. Цалкам апусціце шкло.
2. (Мадэлі з правым рулём без электрапрывада шклапад'ёмнікаў)
Адлучыце цягу (У) ад завесы (З) і зніміце ручку (А) кіраванні шклапад'ёмнікам.

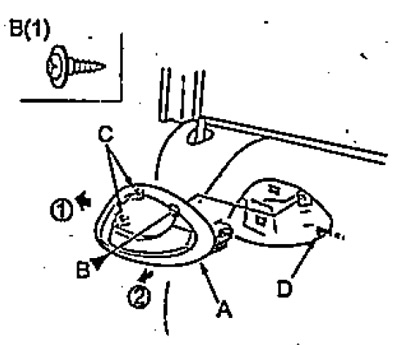

3. Зніміце ўнутраную ручку дзвярэй.
а) Адкруціце шрубу (У).
б) Пацягніце ўнутраную ручку (А) на сябе і адлучыце заціскі (С).
в) Адлучыце ўнутраную цягу (D) адчыненні дзвярэй ад ручкі.
Разборка і зборка задняй бакавой дзверы.
1 - вонкавае аздабленне дзвярэй,
2 - аздобная панэль шкла дзвярэй,
3 - кутняе ўнутранае аздабленне дзвярэй,
4 - молдынг дзверы,
5 - пятля дзвярэй,
6 - абмежавальнік адчынення дзвярэй,
7 - цэнтральны ўшчыльняльнік дзвярэй,
8 – дынамік (мадэлі з дынамікам),
9 - задняя бакавая дзверы,
10 - ушчыльняльнік дзвярэй,
11 - вечка тэхналагічнай адтуліны,
12 - ніжні ўшчыльняльнік шкла дзвярэй,
13 - аздобная панэль дзвярэй,
14 - кранштэйны падлакотніка,
15 - падлакотнік,
16 - аздабленне панэлі кіравання шклапад'ёмнікамі,
17 - панэль кіравання шклапад'ёмнікамі,
18 - верхні ўшчыльняльнік шкла дзвярэй,
19 - шкло дзвярэй,
20 - накіроўвалая шкла дзвярэй,
21 - утулка,
22 - ручка кіравання шклапад'ёмнікам (мадэлі з правым рулём без электрапрывада шклапад'ёмнікаў),
23 - механізм шклапад'ёмніка,
24 - знешняя ручка дзвярэй,
25 - замак дзвярэй,
26 - трымальнік,
27 - унутраная запорная цяга замка,
28 - фіксатар,
29 - унутраная цяга адчынення дзвярэй,
30 - унутраная ручка дзвярэй,
31 - сілавы прывад замка дзвярэй (акрамя мадэляў з правым рулём без сілавога прывада замка дзвярэй),
32 - клямар замка дзвярэй.
4. Зніміце падлакотнік.
а) Пры дапамозе адвёрткі адлучыце заціскі (У).
Заўвага: перад выкарыстаннем абматайце адвёртку ахоўнай стужкай.
б) Адлучыце заціскі (D і Е) ад панэлі кіравання шклапад'ёмнікамі (З).
в) Адлучыце заціскі (F і G).
г) Адлучыце заціск (Н), пацягніце падлакотнік (А) на сябе і зніміце яго.
5. Зніміце кранштэйны падлакотніка.
а) Адлучыце раз'ём (А).
б) Адкруціце шрубы (З) і зніміце кранштэйны падлакотніка (У).
6. Пацягніце ўверх кутняе ўнутранае аздабленне (У) шкла задняй бакавой дзверы, адлучыце заціск (А). Зніміце кутняе ўнутранае аздабленне.
7. Зніміце аздобную панэль дзвярэй.
а) Адлучыце фіксатары (У).
б) Выцягнеце цягу (З) замка дзвярэй праз адтуліну ў аздобнай панэлі (А) дзверы.
в) Пацягніце аздобную панэль уверх і асцярожна зніміце яе.
Вонкавая ручка дзвярэй
1. Цалкам падніміце шкло.
2. Зніміце аздобную панэль дзвярэй.
3. Зніміце вечка тэхналагічнай адтуліны.
а) Зніміце заглушкі (У).
б) Выцягніце паляць правадоў (З) праз адтуліны ў вечку тэхналагічнай адтуліны (А) і зніміце вечка.
4. Адлучыце ўнутраную цягу (А) адчынення дзвярэй і ўнутраную запорную цягу (В) замка (D) ад трымальніка (С).
5. Адкруціце шрубы (Е) і апусціце замак уніз, як паказана на малюнку.
- Момант зацяжкі - 5 Нм
6. Адкруціце балты (У) мацавання знешняй ручкі (А).
- Момант зацяжкі - 9,8 Нм
7. Адлучыце заціск (У), затым зніміце знешнюю ручку (А) у паслядоўнасці, паказанай на малюнку.
Замак дзвярэй
1. Цалкам падніміце шкло.
2. Зніміце аздобную панэль перадпакояў дзверы, вечка тэхналагічнай адтуліны і накіроўвалую шкла дзвярэй.
3. Адлучыце цягу (У) ад трымальніка (А), як паказана на рысунку.
4. Адлучыце ўнутраную цягу (А) адчынення дзвярэй і ўнутраную запорную цягу (У) замка (D) ад трымальніка (З), Адлучыце раз'ём (Е) прывада замка дзвярэй.
5. Адкруціце шрубы (F) і адлучыце замок дзвярэй.
6. Адлучыце цягі (В і С) ад замка (А) дзвярэй, як паказана на малюнку.
7. Адлучыце замак (А) дзвярэй ад накіроўвалай (У) шкла дзвярэй, як паказана на малюнку, і асцярожна выцягнеце яго праз тэхналагічную адтуліну.
Механізм шклапад'ёмніка
1. Зніміце аздобную панэль перадпакояў дзверы, вечка тэхналагічнай адтуліны і кутняе вонкавае аздабленне шкла.
2. Падніміце шкло (З) дзвярэй так, каб былі бачныя ніты (У) мацаванні шкла. Адкруціце балты, і адлучыце механізм шклапад'ёмніка (А). Асцярожна апусціце шкло ў крайняе ніжняе становішча.
- Момант зацяжкі - 9,8 Нм
3. Адагніце край верхняга ўшчыльняльніка (А) шкла дзвярэй. Прыслабце гайку (У), адкруціце ніты (D і Е) і зніміце ўтулку (F).
- Момант зацяжкі - 8 Нм
4. Пацягніце накіравальную (А) шкла (У) дзверы наперад, затым адкруціце гайку (З) і адлучыце накіравальную, як паказана на малюнках.
 |
 |
5. Асцярожна выцягнеце шкло (А).
6. Адлучыце раз'ём (А).
7. Адкруціце балты (У) і адлучыце заціскі (D). Затым выцягнеце механізм шклапад'ёмніка (З) праз тэхналагічную адтуліну.
- Момант зацяжкі - 8 Нм
8. Вырабіце змазку (У) на механізм шклапад'ёмніка (А), як паказана на малюнку.
Вонкавае аздабленне дзвярэй
1. Цалкам апусціце шкло.
2. Зніміце кутняе ўнутранае аздабленне дзвярэй.
3. З унутранага боку дзвярэй адкруціце шрубу (А), пацягніце вонкавае аздабленне (У), як паказана на малюнку, і затым адлучыце фіксатары (З).
Малдынг шкла дзверы
1. Зніміце вонкавае аздабленне дзвярэй.
2. Адлучыце фіксатар і часткова адлучыце молдынг (А) ад дзвярэй у паслядоўнасці, паказанай на малюнку.
3. Адлучыце заціск (У) і зніміце молдынг (А) шкла дзвярэй.
Ушчыльняльнік дзвярэй
1. Адкруціце ніт (А).
- Момант зацяжкі - 29 Нм
2. Адлучыце фіксатары (У, З і D) і затым зніміце ўшчыльняльнік (Е) дзверы.
Цэнтральны ўшчыльняльнік дзвярэй
Зніміце цэнтральны ўшчыльняльнік (А) дзверы, як пакарана на малюнку.
Зняцце ўнутранага аздаблення задняй дзверы.
