Elektromos tükrök — ellenőrizze (Honda Fit 1)

A jobb és bal oldali visszapillantó tükrök ellenőrzése

Megjegyzés: A teszt megkezdése előtt ellenőrizze a biztosítékokat a 22. számú biztosítékdobozban (7,5 A).

1. Távolítsa el a tükörbeállító kapcsolót (A).

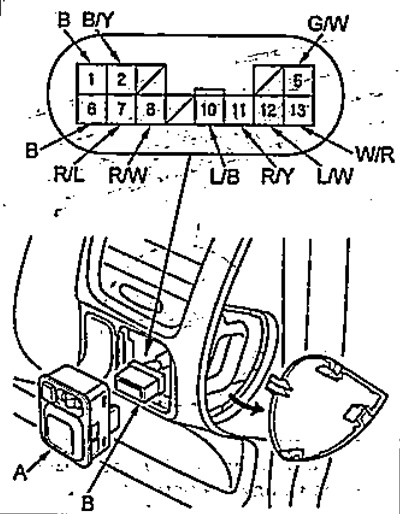

2. Válassza le a 13P csatlakozót (B) a kapcsolóról.



Ha a beállítószerkezet nem működik "jobbra/balra"

3. Kapcsolja be a gyújtást, és ellenőrizze, hogy van-e folytonosság a csatlakozó "2" kivezetése és a test között.

a) Ha a feszültség nem egyezik az akkumulátor feszültségével, akkor a "B / Y" vezeték sérült.

b) Ha a feszültség megegyezik az akkumulátor feszültségével, kövesse a következő lépést.

4. Ellenőrizze a folytonosságot a csatlakozó 6. érintkezője és a test között.

a) Ha nincs folytonosság, akkor a "B" vezeték sérült vagy a "földelés" (G401) hibás.

b) Ha van folytonosság, ellenőrizze a kapcsolót.

Ha a bal oldali visszapillantó tükör elektromos meghajtása nem működik

5. Győződjön meg arról, hogy rövidzárlat van a "2" és "10", "5" (vagy "12") kapcsok és a test között.



Kapcsolja BE a gyújtáskapcsolót, nyomja meg a kapcsoló "LE" (vagy "BAL") oldalát, és ellenőrizze, hogy a tükör a kívánt irányba forog-e.

• Ha a tükör nem hajtja végre a megadott műveletet, ellenőrizze, hogy a vezetékek vagy a csatlakozó ("L/B") nem sérültek-e,
• Ha a vezetékek és a csatlakozó normálisak, ellenőrizze a jobb oldali elektromos tükröt. Ha a tükör végrehajtja a megadott műveletet, ellenőrizze a kapcsolót.

Ha a jobb oldali visszapillantó tükör elektromos meghajtása nem működik

6. Győződjön meg arról, hogy rövidzárlat van a "2" és "11", "5" (vagy "13") és a "földelés" kapcsok között.

Kapcsolja BE a gyújtáskapcsolót, nyomja meg a kapcsoló "LE" (vagy "BAL") oldalát, és ellenőrizze, hogy a tükör a kívánt irányba forog-e.

• Ha a tükör nem hajtja végre a megadott műveletet ("LE" (vagy "BALRA"), ellenőrizze, hogy a vezetékek vagy a csatlakozó ("G/W" vagy "W/R") nem sérültek-e.
• Ha a vezetékek és a csatlakozó normálisak, ellenőrizze a bal oldali elektromos tükröt. Ha a tükör nem hajtja végre mindkét műveletet ("LE" és "BALRA"), ellenőrizze a vezetékeket és a csatlakozót ("R/Y").
• Ha a tükör végrehajtja a megadott műveletet, ellenőrizze a kapcsolót.

Ha a tükörház beállítására szolgáló elektromos hajtás nem működik.

7. Győződjön meg arról, hogy rövidzárlat van a "2" és "7", "8" és a "föld" kapcsok között.

Kapcsolja be a gyújtást, és győződjön meg arról, hogy a jobb és bal oldali tükörház beállítására szolgáló elektromos hajtások működnek.

8. Győződjön meg arról, hogy rövidzárlat van a "2" és "8", "7" és "föld" kapcsok között.

• Kapcsolja be a gyújtást, és győződjön meg arról, hogy a jobb és bal oldali tükörház beállítására szolgáló elektromos hajtások működnek.
• Ha az alváz végrehajtja a megadott műveletet, ellenőrizze a kapcsolót.

A tükörbeállító kapcsoló ellenőrzése

1. Távolítsa el a vezetőoldali műszerfalat.

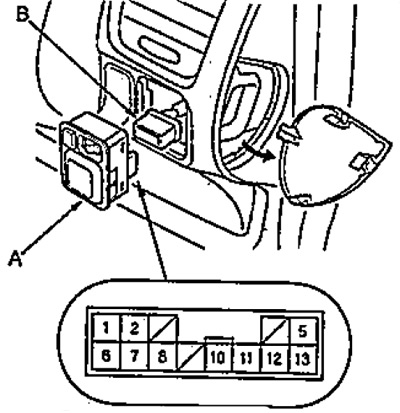

2. Távolítsa el a kapcsolót (A), és válassza le a 13P csatlakozót (B).



3. Ellenőrizze a folytonosságot a kapcsok között minden kapcsolóállásnál a táblázat szerint.

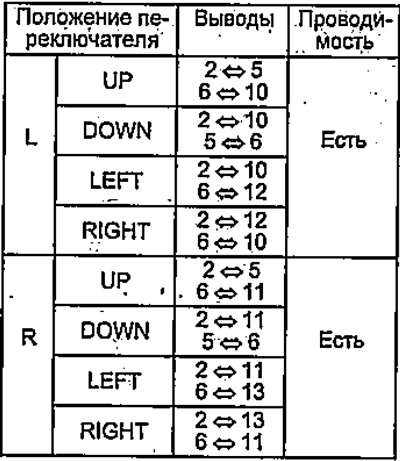

Tükörbeállító kapcsoló.

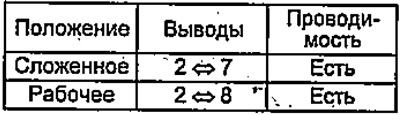

Összecsukható kapcsoló.

Az elektromos hajtások ellenőrzése a jobb és bal oldali tükrök helyzetének beállításához.

1. Távolítsa el az ajtókárpitot.

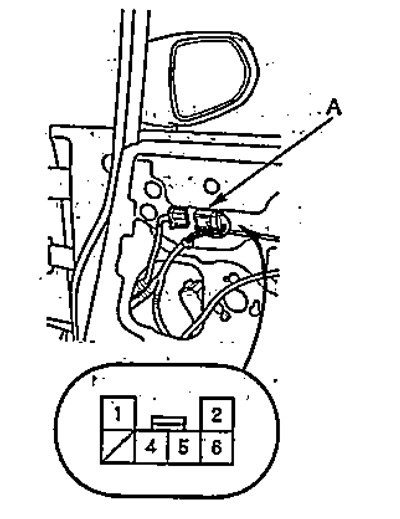

2. Válassza le a "6P" csatlakozót (A) a tükörről.



3. Csatlakoztassa az akkumulátor feszültségét a csatlakozó kivezetéseire a táblázat szerint, és ellenőrizze, hogy az elektromos motor lassan forog-e.

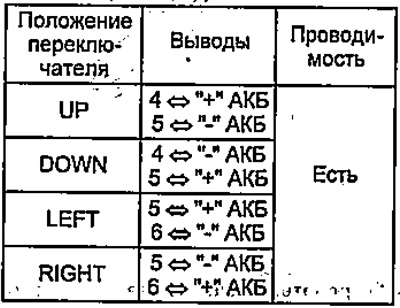

Elektromos tükörhajtás.

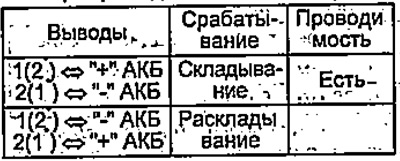

Elektromosan behajtható tükrök.



* - a bal oldali tükör elektromos meghajtása.
