Jegyzet:
- A beszerelés sorrendben történik, a visszatérés az eltávolításhoz.
- Új elpárologtató beszerelésekor töltse fel kis mennyiségű kompresszorolajjal.
- Beszereléskor ügyeljen arra, hogy az elpárologtató lemez a megfelelő oldalon legyen.
- Beszereléskor ügyeljen arra, hogy ne kerüljön szennyeződés vagy por az elpárologtató csövébe.
- Beszereléskor cserélje ki az O-gyűrűket újakra. Használjon HFG-134a hűtőközeghez megfelelő O-gyűrűket (R-134a).
- Beszereléskor vigyen fel SP-10 kompresszorolajat az O-gyűrűkre.
- Ne engedje, hogy a kompresszorolaj érintkezzen a jármű alkatrészeivel. Érintkezés esetén azonnal el kell távolítani tisztítószerrel és szárazra törölni.
- A fémtálak felszerelése után óvatosan helyezze be a csöveket, amíg teljesen be nem illeszkednek.
- A telepítés után töltse fel a rendszert hűtőközeggel.
1. Távolítsa el a hűtőközeget a rendszerből.

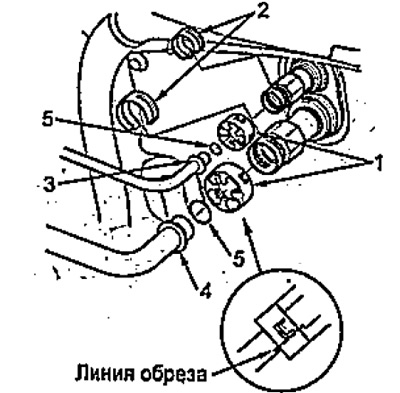

2. Vágja le a műanyag kapcsokat az elpárologtató csöveiről. Távolítsa el a szennyeződéseket sűrített levegővel vagy tisztítószerekkel. Távolítsa el a fém peremeket, válassza le a bemeneti és kimeneti csöveket. Távolítsa el az O-gyűrűket a csövekről. Törölje le a csövek belső falait kefével és SP-10 kompresszorolajjal (a csövek leválasztása után ne használjon sűrített levegőt vagy tisztítószereket). A csöveket közvetlenül a leválasztás után szorosan le kell zárni, hogy a szennyeződés ne kerülhessen a rendszerbe.
1 - műanyag rögzítő,
2 - fém perem,
3 - bemeneti cső,
4 - kipufogócső,
5 - tömítőgyűrű.
3. Távolítsa el a fűtőventilátor szerelvényt.

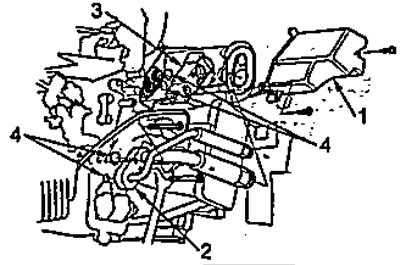

4. Csavarja el a csavarokat, és távolítsa el az elpárologtató csövek fedelét. Csavarja ki a két csavart, és távolítsa el a hűtőközeg-ellátó és -beszívó csöveket, távolítsa el a tágulási szelepet és az O-gyűrűket.
1 - elpárologtató cső fedele,
2 - hűtőközeg-ellátó és -beszívó csövek,
3 - expanziós szelep,
4 - tömítőgyűrűk.

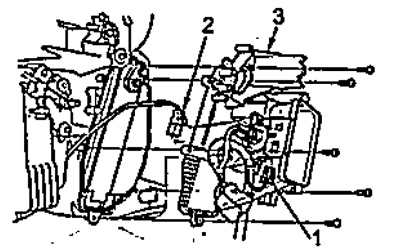

5. Válassza le a hőmérséklet-érzékelő csatlakozóját az elpárologtató mögött, távolítsa el a csatlakozótartót. Lazítsa meg a csavarokat és távolítsa el a légcsatornát.
1 - hőmérséklet-érzékelő csatlakozója az elpárologtató mögött,
2 - levehető retesz,
3 - légcsatorna.

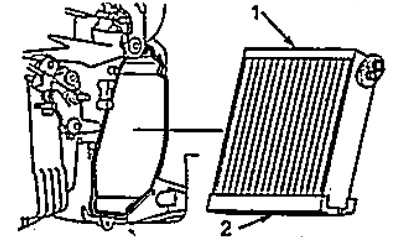

6. Távolítsa el az elpárologtató egységet a lemezzel együtt.
1 - párologtató,
2 - elpárologtató lemez.
