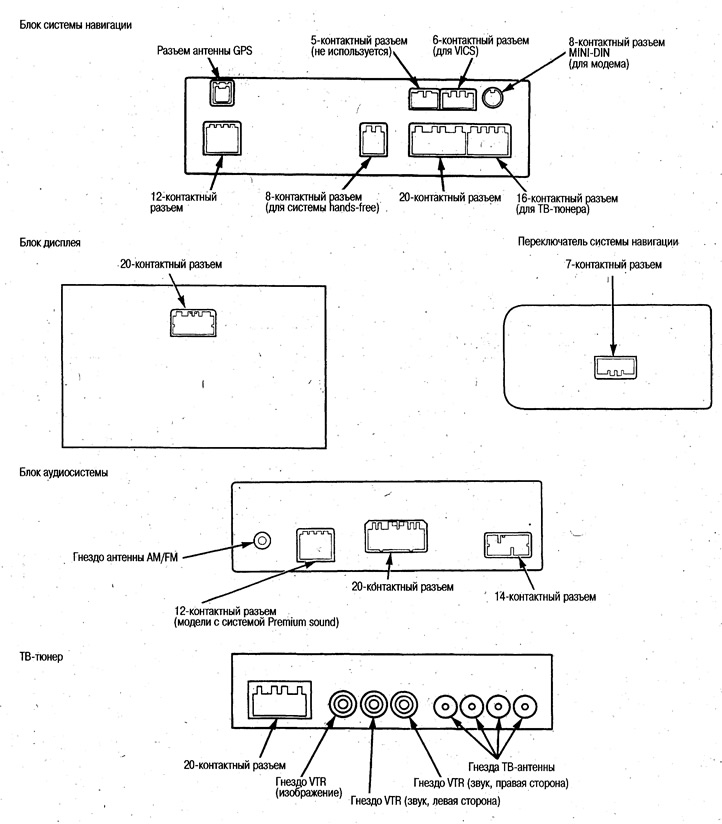

Змест: Раз'ём антэны GPS ⇊ 20-кантактны раз'ём блока сістэмы…⇊ 16-кантактны раз'ём блока сістэмы…⇊ 12-кантактны раз'ём блока сістэмы…⇊ 20-кантактны раз'ём блока дысплея ⇊ 7-кантактны раз'ём перамыкача…⇊ 20-кантактны раз'ём блока…⇊ 14-кантактны раз'ём блока…⇊ 20-кантактны раз'ём ТБ-цюнэра ⇊
Раз'ём антэны GPS

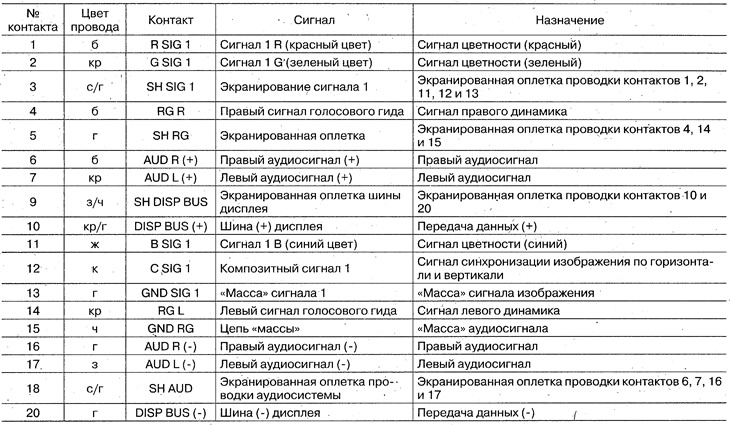

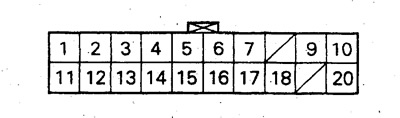

20-кантактны раз'ём блока сістэмы навігацыі
Э/праводка з сігналамі SIG 1: паміж блокам сістэмы навігацыі і блокам дысплея.

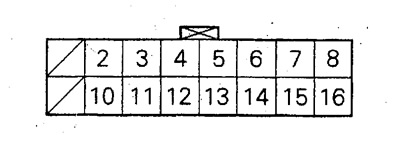

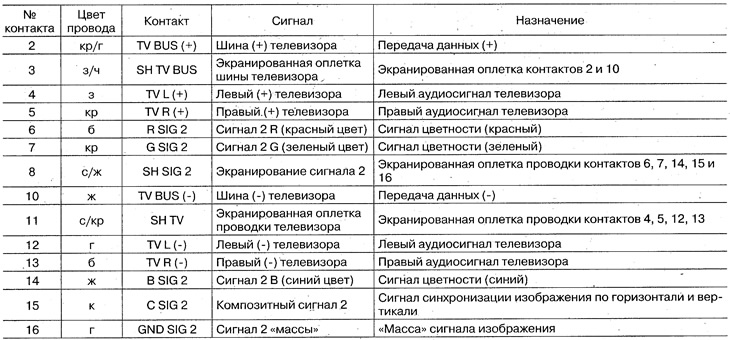

16-кантактны раз'ём блока сістэмы навігацыі
Э/праводка з сігналамі SIG 2: паміж блокам сістэмы навігацыі і ТБ-цюнарам.

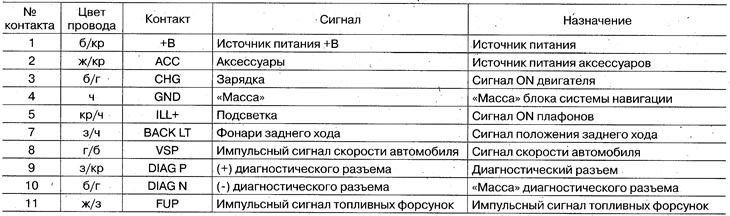

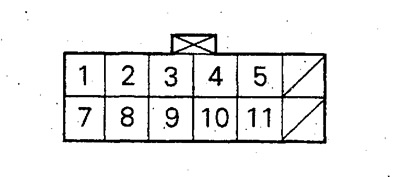

12-кантактны раз'ём блока сістэмы навігацыі

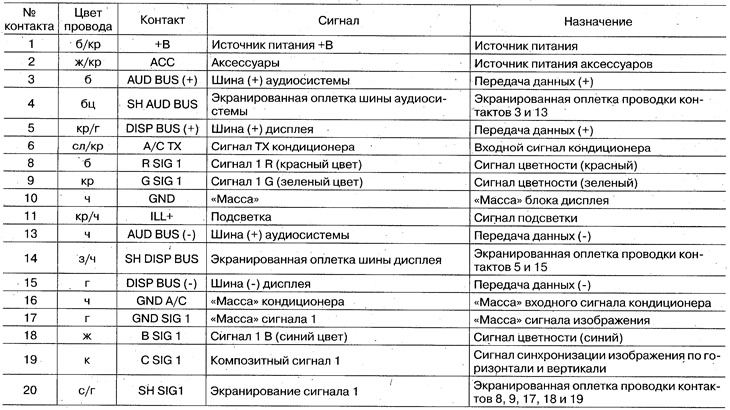

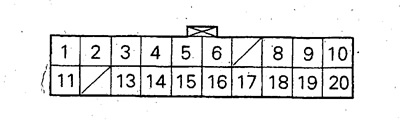

20-кантактны раз'ём блока дысплея
* Э/праводка з сігналамі SIG 1: паміж блокам сістэмы навігацыі і блокам дысплея.

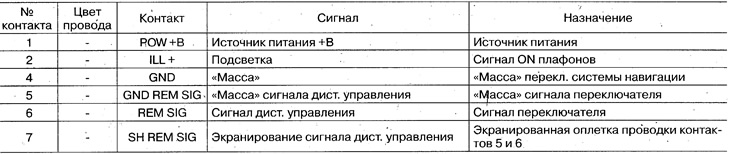

7-кантактны раз'ём перамыкача сістэмы навігацыі

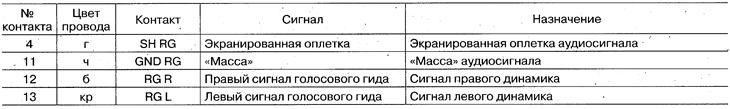

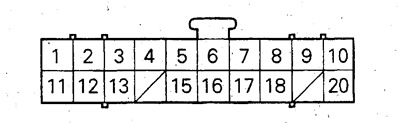

20-кантактны раз'ём блока аўдыёсістэмы
Кантакты акрамя 4, 11, 12 і 13: глядзіце главу Электраабсталяванне.

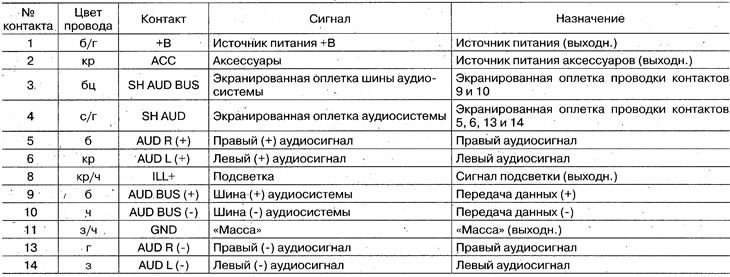

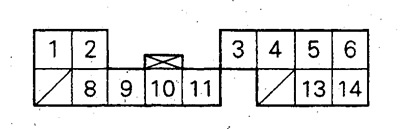

14-кантактны раз'ём блока аўдыёсістэмы

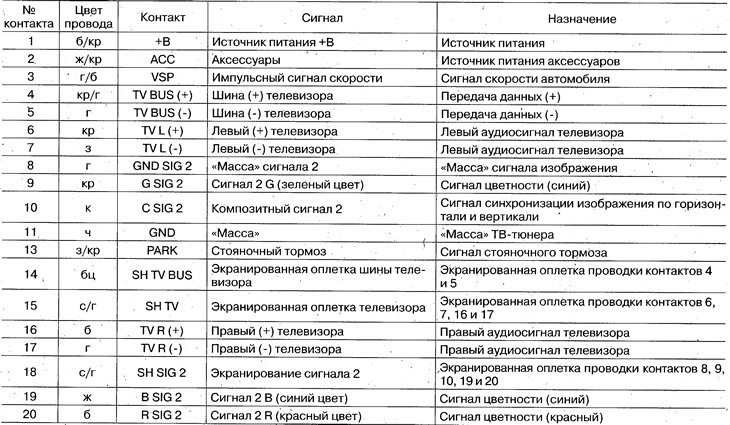

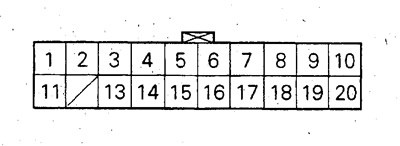

20-кантактны раз'ём ТБ-цюнэра
(Звярніцеся да першакрыніцы на сайце: hondabook)
