Порядок зажигания | 1-3-4-2 |
Порядок нумерации цилиндров | 1-2-3-4 |
Направление вращения коленчатого вала | Против часовой стрелки |
Ø цилиндров, мм | 86.11 |
Ход поршней, мм | 97.03 |
Рабочий объем, см 3 (л) | 2261 (2.3) |
Предельная допустимая величина неплоскостности впускного трубопровода/выпускного коллектора, мм | 0.152 |

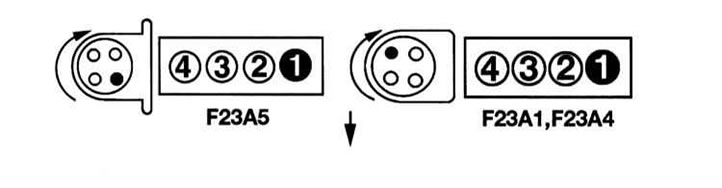

На крышке распределителя затемнена клемма подключения ВВ провода свечи зажигания первого цилиндра. | |
Распределительный вал | |
Осевой люфт, мм | |
Номинальное значение | 0.051÷0.152 |
Предельное допустимое значение | 0.508 |
Максимальная допустимая величина бокового биения, мм | 0.051 |
Зазоры в подшипниках, мм | |
Номинальное значение | 0,051÷0.089 |
Предельное допустимое значение | 0.152 |
Высота рабочих выступов кулачков, мм | |
Модели VTEC | |
Кулачки впускных клапанов | |
Первичный | 37.7749 |
Средний | 39.7256 |
Вторичный | 34.4805 |
Кулачки выпускных клапанов | 38.3667 |
Модели без VTEC | |
Кулачки впускных клапанов | 38.3388 |
Кулачки выпускных клапанов | 37.7165 |
Масляный насос | |
Зазор между зубьями наружной и внутренней шестерен, мм | |
Номинальное значение | 0.025÷0.152 |
Предельное допустимое рабочее значение | 0.203 |
Зазор между наружной шестерней и корпусом насоса, мм | |
Номинальное значение | 0.102÷0.178 |
Предельное допустимое рабочее значение | 0.203 |
Осевой зазор между кожухом насоса и шестернями, мм | |
Номинальное значение | 0.025÷0.076 |
Предельное допустимое рабочее значение | 0.127 |
Усилия затягивания резьбовых соединений | Н·м |
Болты крепления нагнетательной камеры воздушного тракта | 22 |
Болты крепления крышек подшипников распределительного вала | |
6.0 х 1.0 мм | 12.2 |
8.0 х 1.25 мм | 22 |
Болты крышки головки цилиндров | 9,7 |
Гайка крепления балансировочного вала/натяжителя газораспределительного ремня | 45 |
Болт зубчатого колеса распределительного вала | 58 |
Болт шкива коленчатого вала | 245 |
Болты головки цилиндров | |
Стадия 1 | 30 |
Стадия 2 | Дотянуть еще на 90° |
Стадия 3 | Дотянуть еще на 90° |
Стадия 4 (только для новых болтов) | Дотянуть еще на 90° |
Болты крепления маховика к коленчатому валу | 62 |
Болты крепления приводного диска к коленчатому валу | 73 |
Гайки крепления впускного трубопровода | 22 |
Гайки крепления выпускного коллектора | 31 |
Болт крепления зубчатого колеса переднего балансировочного вала | 30 |
Болт крепления зубчатого колеса заднего балансировочного вала | 24 |
Болты крепления поддона картера к блоку двигателя | 13.6 |
Пробка редукционного клапана | 39 |
Болты/гайки крепления маслозаборной трубки масляного насоса | 11.8 |
Болты кожуха масляного насоса | 11.8 |
Болты кожуха заднего сальника коленчатого вала | 11.8 |
Болты крепления верхней и нижней крышек газораспределительного ремня | 11.8 |
Болты крепления водяного насоса | См. Главу Системы охлаждения, отопления |
Передняя опора подвески силового агрегата | |
Болты крепления кронштейна опоры к шасси | 38 |
Болты крепления кронштейна опоры к двигателю | 38 |
Сквозной болт | 64 |
Задняя опора подвески силового агрегата | |
Болты крепления подушки опоры к шасси | 38 |
Болты крепления кронштейна опоры к двигателю | 54 |
Гайка шпильки опоры | 54 |
Левая опора подвески силового агрегата | |
Болт/гайки крепления кронштейна опоры к двигателю | 54 |
Болты крепления подушки опоры к шасси | 38 |
Правая опора подвески силового агрегата | |
Сквозной болт | 40 |
Гайки крепления кронштейна опоры к трансмиссии | 38 |
Болты крепления подушки опоры к шасси | 38 |
Двигатели V6 | |
Общие параметры | |

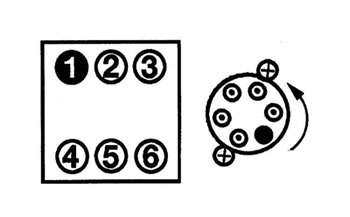

Нумерация цилиндров (от газораспределительного ремня к трансмиссии) | |
Задний ряд (со стороны задней переборки отсека) | 1-2-3 |
Передний ряд (со стороны радиатора) | 4-5-6 |
Направление вращения коленчатого вала | По часовой стрелке |
Порядок зажигания | 1-4-2-5-3-6 |
Ø цилиндров, мм | 86.11 |
Ход поршней, мм | 86.11 |
Рабочий объем, см 3 (л) | 2999 (3.0) |
Предельная допустимая величина неплоскостности впускного трубопровода/выпускного коллектора, мм | 0.152 |
Распределительный вал и коромысла привода клапанов | |
Зазор в подшипниках распределительного вала, мм | |
Номинальное значение | 0.0508÷0.0889 |
Предельное допустимое рабочее значение | 0.152 |
Высота кулачков распределительного вала, мм | |
Кулачки привода впускных клапанов | |
Первичные | 34.6151 |
Промежуточные | 36.2102 |
Вторичные | 31.1887 |
Кулачки привода выпускных клапанов | 36.0756 |
Осевой люфт распределительного вала, мм | |
Номинальное значение | 0.051÷0.203 |
Предельное допустимое рабочее значение | 0.203 |
Предельная допустимая величина биения вала, мм | 0.051 |
Масляный зазор посадки коромысел на осях, мм | |
Коромысла привода впускных клапанов | |
Номинальное значение | 0.0254÷0.0660 |
Предельное допустимое рабочее значение | 0.0660 |
Коромысла привода выпускных клапанов | |
Номинальное значение | 0.0254÷0.0762 |
Предельное допустимое рабочее значение | 0.0762 |
Масляный насос | |
Зазор между наружной шестерней и корпусом, мм | 0.152÷0.203 |
Зазор между зубьями шестерен наружной и внутренней шестерен, мм | 0.051÷0.203 |
Осевой люфт шестерен, мм | 0.025÷0.127 |
Усилия затягивания резьбовых соединений | Н·м |
Болты крепления упорной пластины распределительного вала | 22 |
Болты крепления зубчатого колеса распределительного вала | 91 |
Болт крепления шкива коленчатого вала | 245 |
Болты крепления головок цилиндров | |
Стадия 1* | 39 |
Стадия 2* | 69 |
Стадия 3* | 98 |
Болты крепления крышки головки цилиндров | 11.8 |
Болты крепления приводного диска | 73 |
Болты крепления выпускного коллектора | 31 |
Болты крепления термозащитного экрана выпускного коллектора | 22 |
Нижние и верхние болты/гайки крепления впускного трубопровода | 22 |
Болты/гайки крепления поддона картера | 11.8 |
Болты крепления масляного насоса | 11.8 |
Болты крепления осей коромысел | 23 |
Болты крепления натяжителя газораспределительного ремня | 11.8 |
Болт промежуточного ролика газораспределительного ремня | 45 |
Болты крышек газораспределительного ремня | 11.8 |
Болты держателя заднего сальника коленчатого вала | 11.8 |
Болты кронштейна левой опоры подвески силового агрегата | 45 |
Сквозной болт подушки левой опоры подвески силового агрегата | 54 |
Болты крепления кронштейна передней опоры подвески силового агрегата | 38 |
Болты крепления кронштейна задней опоры подвески силового агрегата | 38 |
Гайки крепления подушек опор силового агрегата (передн. и задн.) | 54 |
Болты крепления правой опоры подвески силового агрегата | 38 |
* Каждая стадия выполняется дважды | |
Общий и капитальный ремонт двигателя | |
Четырехцилиндровые двигатели | |
Общие параметры | |
Ø цилиндров, мм | 86.11 |
Ход поршней, мм | 97.03 |
Рабочий объем, см 3 (л) | 2261 (2.3) |
Компрессионное давление в цилиндрах, кГс/см 2 | |
Номинальное значение | 12.5 |
Минимальное допустимое значение | 9.5 |
Максимальная допустимая разница давлений между цилиндрами | 2.0 |
Давление масла (при прогретом двигателе), кГс/см 2 | |
При 3000 об/мин | 3.5 |
Минимальное допустимое значение при холостых оборотах | 0.7 |
Предельная допустимая величина неплоскостности головки цилиндров, мм | 0.051 |
Клапанный механизм | |
Высота цилиндрической части (пояса) тарелок клапанов, мм | |
Впускные клапаны | |
Номинальное значение | 0.838÷1.143 |
Предельное допустимое рабочее значение | 0.660 |
Выпускные клапаны | |
Номинальное значение | 1.041÷1.346 |
Предельное допустимое рабочее значение | 0.940 |
Ø стержней клапанов, мм | |
Впускные клапаны | |
Номинальное значение | 5.4839÷5.4940 |
Предельное допустимое рабочее значение | 5.4559 |
Выпускные клапаны | |
Номинальное значение | 5.4508÷5.4610 |
Предельное допустимое рабочее значение | 5.4204 |
Зазор посадки стержней клапанов в направляющих втулках, мм | |
Впускные клапаны | |
Номинальное значение | 0.0203÷0.0457 |
Предельное допустимое рабочее значение | 0.0762 |
Выпускные клапаны | |
Номинальное значение | 0.0559÷0.0787 |
Предельное допустимое рабочее значение | 0.1270 |
Свободная длина клапанных пружин, мм | |
Модели с VTEC | |
Впускные клапаны | 51.079 |
Выпускные клапаны | 55.575 |
Модели без VTEC | |
Впускные клапаны | 53.670 |
Выпускные клапаны | 55.575 |
Установочная высота стержней клапанов, мм | |
Впускные клапаны | |
Номинальное значение | 46.761÷47.549 |
Предельное допустимое рабочее значение | 47.803 |
Выпускные клапаны | |
Номинальное значение | 46.685÷47.473 |
Предельное допустимое рабочее значение | 47.727 |
Коленчатый вал и шатуны | |
Шатунные шейки коленчатого вала Ø, мм | 44.9758÷45.0012 |
Предельные допустимые конусность и овальность, мм | 0.0051 |
Рабочий зазор шатунных подшипников, мм | |
Номинальное значение | 0.0203÷0.0483 |
Предельное допустимое рабочее значение | 0.0203÷0.0483 |
Осевой люфт шатунов, мм | |
Номинальное значение | 0.152÷0.305 |
Предельное допустимое рабочее значение | 0.406 |
Коренные шейки коленчатого вала Ø, мм | |
№№ 1, 2 и 4 | 54.9808÷55.0037 |
№ 3 | 54.9758÷55.0012 |
№ 5 | 54.9910÷55.0164 |
Предельные допустимые конусность и овальность, мм | 0.0051 |
Биение, мм | |
Номинальное значение | 0.025 |
Предельное допустимое рабочее значение | 0.051 |
Рабочий зазор в коренных подшипниках, мм | |
№№ 1,2 и 4 | |
Номинальное значение | 0.0203÷0.0457 |
Предельное допустимое рабочее значение | 0.0508 |
№ 3 | |
Номинальное значение | 0.0254÷0.0483 |
Предельное допустимое рабочее значение | 0.0559 |
№ 5 | |
Номинальное значение | 0.0102÷0.0330 |
Предельное допустимое рабочее значение | 0.0406 |
Осевой люфт коленчатого вала, мм | |
Номинальное значение | 0.102÷0.336 |
Предельное допустимое рабочее значение | 0.457 |
Зазор посадки заднего сальника коленчатого вала, мм | 0.51÷0.76 |
Балансировочные валы | |
Передний вал | |
Шейка первого подшипника Ж, мм | |
Номинальное значение | 42.7228÷42.7330 |
Предельное допустимое рабочее значение | 42.697 |
Рабочий зазор подшипника, мм | |
Номинальное значение | 0.0660÷0.0991 |
Предельное допустимое рабочее значение | 0.127 |
Шейка второго подшипника Ø, мм | |
Номинальное значение | 38.7121÷38.7248 |
Предельное допустимое рабочее значение | 38.710 |
Рабочий зазор подшипника, мм | |
Номинальное значение | 0.0762÷0.1092 |
Предельное допустимое рабочее значение | 0.127 |
Шейка третьего подшипника Ø, мм | |
Номинальное значение | 34.7218÷34.7345 |
Предельное допустимое рабочее значение | 34.722 |
Рабочий зазор подшипника, мм | |
Номинальное значение | 0.0660÷0.0991 |
Предельное допустимое рабочее значение | 0.127 |
Предельная допустимая конусность шеек, мм | 0.0051 |
Предельное допустимое биение вала, мм | 0.025 |
Задний вал | |
Шейка первого подшипника Ø, мм | |
Номинальное значение | 20.9372÷20.9499 |
Предельное допустимое рабочее значение | 20.930 |
Рабочий зазор подшипника, мм | |
Номинальное значение | 0.051÷0.076 |
Предельное допустимое рабочее значение | 0.102 |
Шейка второго подшипника Ø, мм | |
Номинальное значение | 38.7121÷38.7248 |
Предельное допустимое рабочее значение | 38.710 |
Рабочий зазор подшипника, мм | |
Номинальное значение | 0.0762÷0.1092 |
Предельное допустимое рабочее значение | 0.127 |
Шейка третьего подшипника Ø, мм | |
Номинальное значение | 34.7218÷34.7345 |
Предельное допустимое рабочее значение | 34.722 |
Рабочий зазор подшипника, мм | |
Номинальное значение | 0.0660÷0.0991 |
Предельное допустимое рабочее значение | 0.127 |
Предельная допустимая конусность шеек, мм | 0.0051 |
Предельное допустимое биение вала, мм | 0.025 |
Блок цилиндров | |
Неплоскостность поверхности сопряжения, мм | |
Номинальное значение | 0.076 |
Предельное допустимое значение | 0.101 |
Цилиндры Ø, мм | |
Маркировка А или I (номинальное значение) | 86.0095÷86.0196 |
Маркировка В или II (номинальное значение) | 85.9993÷86.0095 |
Предельное допустимое рабочее значение | 86.0704 |
Предельные допустимые конусность и овальность, мм | 0.051 |
Поршни и поршневые кольца | |
Ж поршней, измеренный на расстоянии 20.3 мм от среза юбки), мм | |
Без маркировки, либо с маркировкой А | |
Номинальное значение | 85.9790÷85.9892 |
Предельное допустимое рабочее значение | 85.9688 |
С маркировкой В | |
Номинальное значение | 85.9688÷85.9790 |
Предельное допустимое рабочее значение | 85.9587 |
Зазор посадки поршней в цилиндрах, мм | |
Номинальное значение | 0.0203÷0.0406 |
Предельное допустимое рабочее значение | 0.051 |
Зазоры в замках поршневых колец, мм | |
Верхнее компрессионное кольцо | |
Номинальное значение | 0.203÷0.356 |
Предельное допустимое рабочее значение | 0.610 |
Второе компрессионное кольцо | |
Номинальное значение | 0.406÷0.559 |
Предельное допустимое рабочее значение | 0.711 |
Маслосъемное кольцо | |
Номинальное значение | 0.203÷0.711 |
Предельное допустимое рабочее значение | 0.787 |
Зазоры посадки компрессионных колец | |
Верхнее компрессионное кольцо | |
Номинальное значение | 0.0356÷0.0610 |
Предельное допустимое рабочее значение | 0.127 |
Второе компрессионное кольцо | |
Номинальное значение | 0.0305÷0.0559 |
Предельное допустимое рабочее значение | 0.127 |
Усилия затягивания резьбовых соединений | Н·м * |
Болты крепления кожуха шестерни заднего балансировочного вала | 24 |
Болты крышек коренных подшипников | |
Стадия 1 | 30 |
Стадия 2 | 79 |
Гайки крышек нижних головок шатунов | |
Стадия 1 | 19.0 |
Стадия 2 | Дотянуть еще на 90° |
Болты держателя заднего сальника коленчатого вала | 11.8 |
Двигатели V6 | |
Общие параметры | |
Ø цилиндров, мм | 86.11 |
Ход поршней, мм | 86.11 |
Рабочий объем, см 3 (л) | 2999 (3.0) |
Компрессионное давление в цилиндрах при 200 об/мин и полностью открытой дроссельной заслонке, кГс/см 2 | |
Номинальное значение | 12.5 |
Минимальное допустимое значение | 9.5 |
Максимальная допустимая разница давлений между цилиндрами | 2.0 |
Давление масла (при прогретом двигателе), кГс/см 2 | |
Минимальное допустимое значение при 3000 об/мин | 5.0 |
Минимальное допустимое значение при холостых оборотах | 0.7 |
Предельная допустимая величина неплоскостности головки цилиндров, мм | 0.051 |
Клапанный механизм | |
Высота цилиндрической части (пояса) тарелок клапанов, мм | |
Впускные клапаны | |
Номинальное значение | 0.838÷1.143 |
Предельное допустимое рабочее значение | Предельное допустимое рабочее значение |
Выпускные клапаны | |
Номинальное значение | 1.041÷1.346 |
Предельное допустимое рабочее значение | 0.940 |
Ж стержней клапанов, мм | |
Впускные клапаны | |
Номинальное значение | 5.4839÷5.4940 |
Предельное допустимое рабочее значение | 5.4559 |
Выпускные клапаны | |
Номинальное значение | 5.4508÷5.4610 |
Предельное допустимое рабочее значение | 5.4204 |
Зазор посадки стержней клапанов в направляющих втулках, мм | |
Впускные клапаны | |
Номинальное значение | 0.0203÷0.0457 |
Предельное допустимое рабочее значение | 0.0762 |
Выпускные клапаны | |
Номинальное значение | 0.0559÷0.0787 |
Предельное допустимое рабочее значение | 0.1270 |
Внутренний Ж направляющих втулок, мм | |
Номинальное значение | 5.5143÷5.5296 |
Предельное допустимое рабочее значение | 5.563 |
Свободная длина клапанных пружин, мм | |
Впускные клапаны | 51.029 |
Выпускные клапаны | 53.492 |
Установочная высота стержней клапанов, мм | |
Впускные клапаны | |
Номинальное значение | 46.761÷47.549 |
Предельное допустимое рабочее значение | 47.803 |
Выпускные клапаны | |
Номинальное значение | 46.685÷47.473 |
Предельное допустимое рабочее значение | 47.727 |
Коленчатый вал и шатуны | |
Шатунные шейки коленчатого вала Ø, мм | 52.9768÷52.9996 |
Конусность и овальность, мм | |
Номинальное значение | 0.0051 |
Предельное допустимое рабочее значение | 0.0102 |
Рабочий зазор шатунных подшипников, мм | |
Номинальное значение | 0.0203÷0.0432 |
Предельное допустимое рабочее значение | 0.051 |
Осевой люфт шатунов, мм | |
Номинальное значение | 0.152÷0.305 |
Предельное допустимое рабочее значение | 0.406 |
Коренные шейки коленчатого вала Ø, мм | 71.9760÷71.9988 |
Конусность и овальность, мм | |
Номинальное значение | 0.0051 |
Предельное допустимое рабочее значение | 0.0102 |
Рабочий зазор в коренных подшипниках, мм | |
Номинальное значение | 0.0203÷0.0432 |
Предельное допустимое рабочее значение | 0.0508 |
Осевой люфт коленчатого вала, мм | |
Номинальное значение | 0.102÷0.336 |
Предельное допустимое рабочее значение | 0.457 |
Зазор посадки заднего сальника коленчатого вала, мм | 0.203÷0.508 |
Блок цилиндров | |
Неплоскостность поверхности сопряжения, мм | |
Номинальное значение | 0.076 |
Предельное допустимое рабочее значение | 0.101 |
Цилиндры Ø, мм | |
Номинальное значение | 85.9993÷86.0146 |
Предельное допустимое рабочее значение | 86.0146 |
Предельные допустимые конусность и овальность, мм | 0.051 |
Поршни и поршневые кольца | |
Ø поршней, измеренный на расстоянии 17.8 мм от среза юбки), мм | |
Номинальное значение | 85.9739÷85.9841 |
Предельное допустимое рабочее значение | 85.9638 |
Зазор посадки поршней в цилиндрах, мм | |
Номинальное значение | 0.0152÷0.0406 |
Предельное допустимое рабочее значение | 0.076 |
Зазоры в замках поршневых колец, мм | |
Верхнее компрессионное кольцо | |
Номинальное значение | 0.203÷0.356 |
Предельное допустимое рабочее значение | 0.610 |
Второе компрессионное кольцо | |
Номинальное значение | 0.406÷0.559 |
Предельное допустимое рабочее значение | 0.711 |
Маслосъемное кольцо | |
Номинальное значение | 0.203÷0.711 |
Предельное допустимое рабочее значение | 0.787 |
Зазоры посадки компрессионных колец в канавках поршней, мм | |
Верхнее компрессионное кольцо | |
Номинальное значение | 0.0356÷0.0610 |
Предельное допустимое рабочее значение | 0.127 |
Второе компрессионное кольцо | |
Номинальное значение | 0.0305÷0.0559 |
Предельное допустимое рабочее значение | 0.127 |
Усилия затягивания резьбовых соединений | Н·м * |
Болты коренных подшипников | |
Болт крышки | 76 |
Боковой болт | 49 |
Гайки крышек нижних головок шатунов | |
Стадия 1 | 19.0 |
Стадия 2 | Дотянуть еще на 90° |
Болты держателя заднего сальника коленчатого вала | 11.8 |
