Примечание: разборку и сборку проводите в соответствии с рисунком "Задний редуктор".

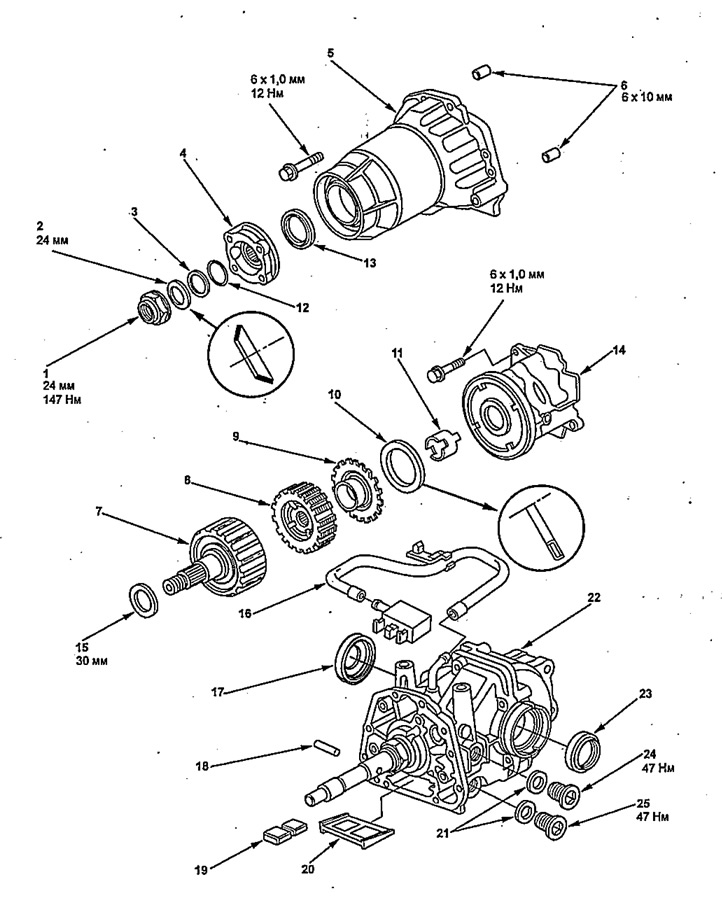

Задний редуктор.
1 - гайка,
2 - шайба,
3 - опорное кольцо,
4 - фланец,
5 - крышка заднего редуктора,
6 - штифт,
7 - выходной вал редуктора,
8 - муфта,
9 - нажимной диск,
10 - подшипник,
11 - ведущий вал насоса,
12 - кольцевое уплотнение,
13 - сальник,
14 - корпус насоса,
15 - прокладка,
16 - трубка вентиляции картера редуктора,
17 - сальник правого приводного вала,
18 - штифт,
19 - магнит,
20 - фильтр,
21 - шайбы,
22 - картер заднего редуктора,
23 - сальник левого приводного вала,
24 - заливная пробка,
25 - сливная пробка.
