Снятие и установка
1. Поддомкратьте заднюю часть автомобиля и установите ее на подставки
2. Отверните гайки и снимите колесо.

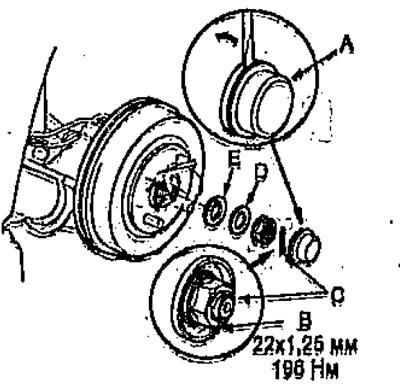

3. Снимите колпачок (А), шплинт (С) и отверните гайку (В).
4. Снимите шайбы (D) и (E).
Примечание: при сборе законтрите гайку шплинтом, как показано на рисунке.

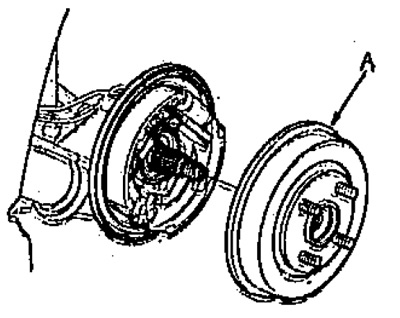

5. Снимите тормозной барабан (А).

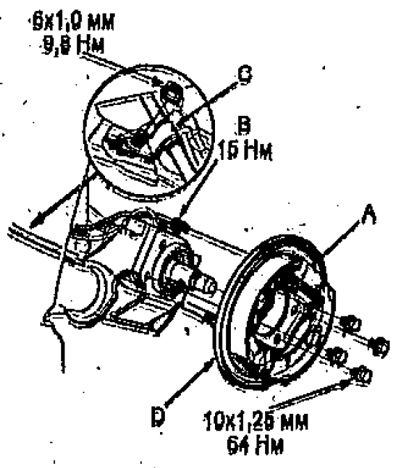

6. Отсоедините трубку (B) рабочего тормозного цилиндра (A).
7. Отверните гайку и снимите кронштейн (C) тормозной трубки.
8. Снимите тормозной щит (D) с балки задней подвески.

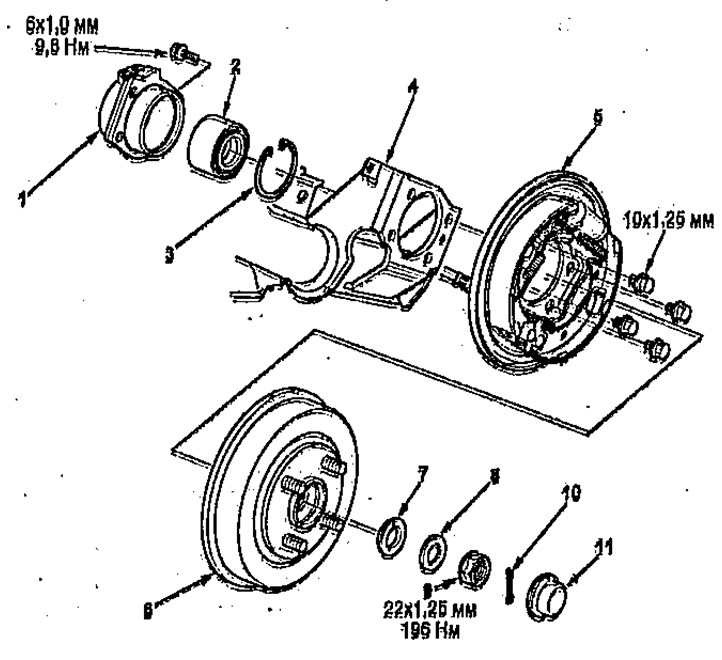

Снятие и установка ступицы заднего колеса (модели 4 WD)
1 - корпус подшипника,
2 - подшипник,
3 - стопорное кольцо,
4 - балка задней подвески,
5 - тормозной щит,
6 - тормозной барабан,
7 - шайба тормозного барабана,
8 - шайба ступицы,
9 - гайка,
10 - шплинт,
11 - колпачок.

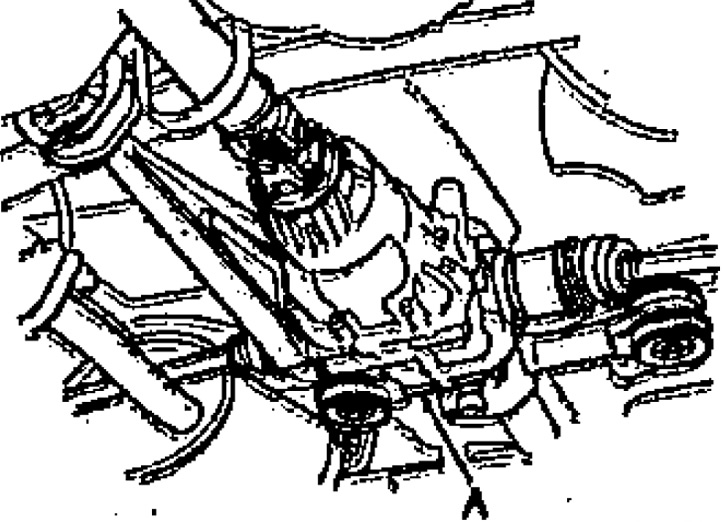

9. Поддомкратьте задний редуктор (А) и опустите его относительно кузове (см. главу "Задний редуктор").
Примечание: снимите приводной вал о балки задней подвески.

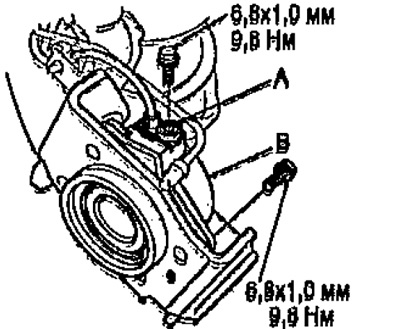

11. Снимите корпус подшипника о балки задней подвески.
12. Установка производится в порядке, обратном снятию.
Примечание: при установке:
- используйте новые гайки и колпачок;
- проверьте, при необходимости, отрегулируйте углы установки задних колес;
- проверьте и, при необходимости, отрегулируйте ход рычага стояночного тормоза.
