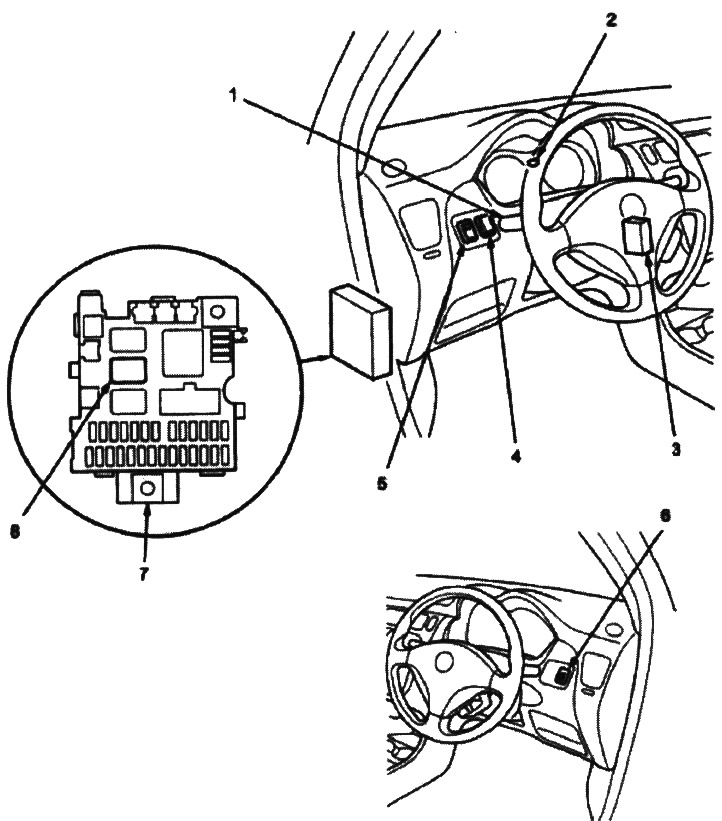

Примечание: На рисунке показана модель с левосторонним управлением; расположение на модели с правосторонним управлением аналогично.
1. КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ
2. СИГНАЛЬНАЯ ЛАМПА ДАЛЬНЕГО СВЕТА
3. БЛОК УПРАВЛЕНИЯ ЗАДНИМИ ПРОТИВОТУМАННЫМИ ФОНАРЯМИ (модели KG и КЕ)
4. ВЫКЛЮЧАТЕЛЬ ЗАДНИХ ПРОТИВОТУМАННЫХ ФОНАРЕЙ (модели KG и КЕ)
5. ЭЛЕКТРОКОРРЕКГОР ФАР (модели KG и КЕ)
6. РЕГУЛЯТОР ОСВЕЩЕНИЯ ПРИБОРНОЙ ПАНЕЛИ (модель КО)
7. КОРОБКА ПРЕДОХРАНИТЕЛЕЙ/РЕЛЕ ПОД ПРИБОРНОЙ ПАНЕЛЬЮ
8. РЕЛЕ ЗАДНИХ ФОНАРЕЙ

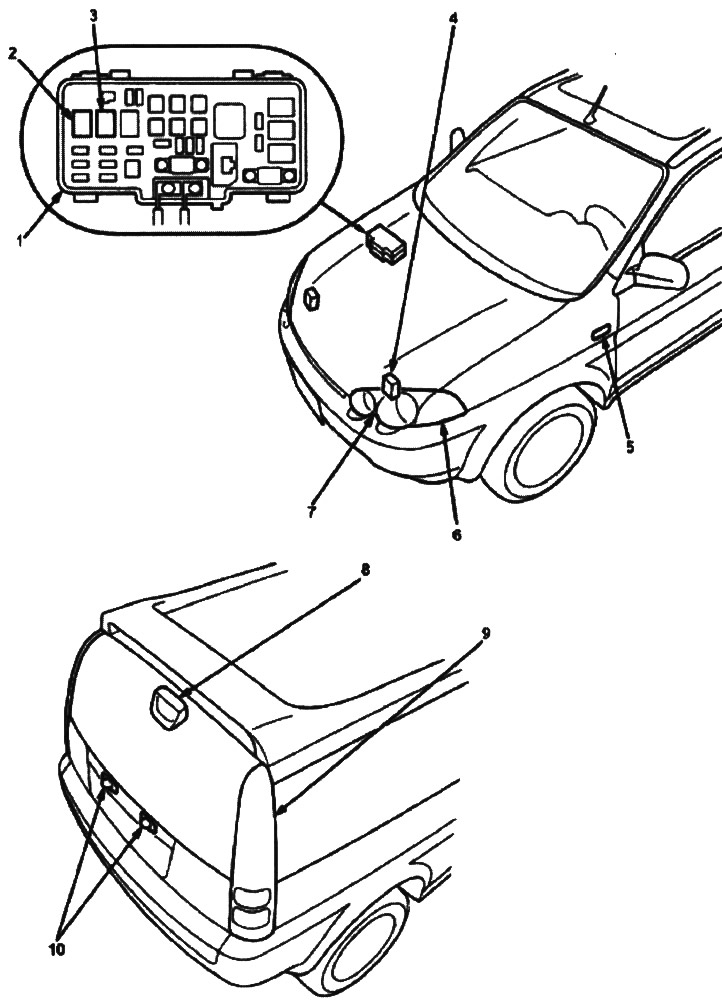

Примечание: На рисунке показана модель с левосторонним управлением; расположение на модели с правосторонним управлением аналогично.
1. КОРОБКА ПРВДОХРАНИТЕЛЕЙ/РЕЛЕ ПОД КАПОТОМ
2. РЕЛЕ 1 ФАР
3. РЕЛЕ 2 ФАР
4. БЛОК ЭЛЕКТРОКОРРЕКТОРА ФАР
5. БОКОВОЙ СИГНАЛ ПОВОРОТА
6. ПЕРЕДНИЙ СИГНАЛ ПОВОРОТА
7. ФАРА
7. ПЕРЕДНИЙ СТОЯНОЧНЫЙ ФОНАРЬ
8. ВЕРХНИЙ СТОП-СИГНАЛ
9. ЗАДНИЕ ФОНАРИ В СБОРЕ
10. ОСВЕЩЕНИЕ НОМЕРНОГО ЗНАКА
