2. Нажмите на выключатель "AUTO" и, не отпуская его, на выключатель "OFF" панели управления кондиционером и отопителем.

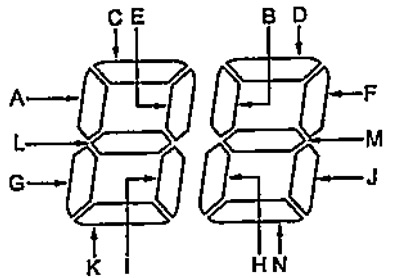

3. По включению секторов указателя температуры определите неисправность.
Примечание:
- В случае отсутствия неисправностей, указатель температуры не включится.
- В случае наличия неисправностей, попеременно (с интервалом в 1 секунду) будут загораться все сектора указателя температуры и сектора, указывающие на неисправности.
- Одновременное наличие неисправностей "А", "С", "Е", "G", "I", "L" может указывать на обрыв общей цепи массы датчиков (см. таблицу "Неисправности системы кондиционирования").
4. Для окончания проверки выключите зажигание.
5. После ремонта или замены неисправных компонентов повторите проверку.

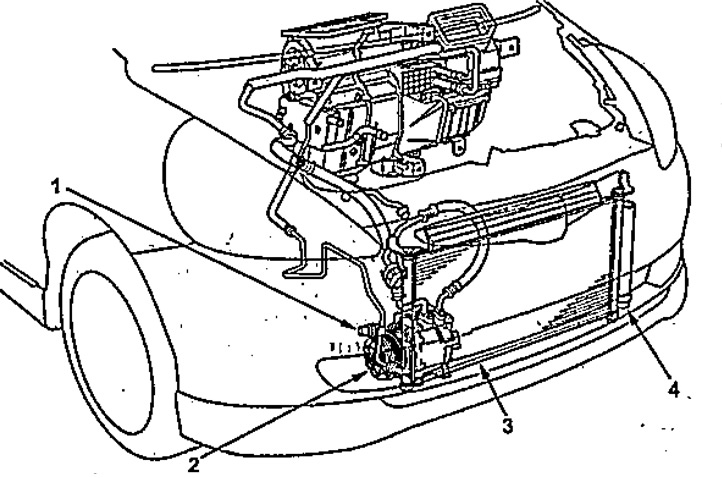

Расположение компонентов.
1 - выключатель по давлению,
2 - компрессор в сборе,
3 - конденсатор,
4 - осушитель.

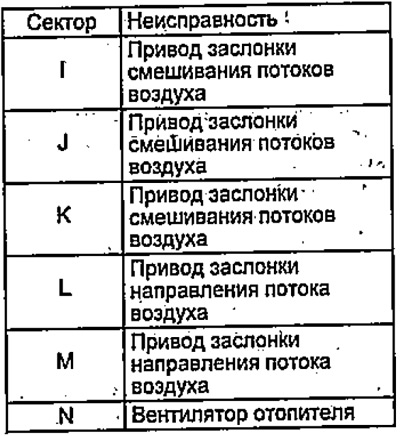

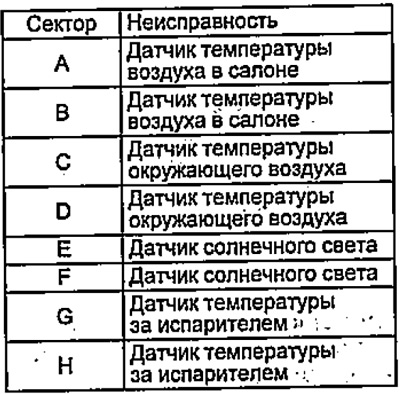

Таблица. Неисправности системы кондиционирования.
 |
 |
Расположение компонентов (продолжение).
1 - реле электродвигателя вентилятора отопителя,
2 - шумоподавитель,
3 - выключатель по давлению,
4 - разъем электродвигателя вентилятора системы охлаждения,
5 - датчик температуры окружающего воздуха,
6 - разъем электродвигателя вентилятора конденсатора;
7 - разъем электромагнитной муфты компрессора кондиционера,
8 - реле электродвигателя вентилятора системы охлаждения,
9 - реле электродвигателя вентилятора конденсатора,
10 - реле электромагнитной муфты компрессора .кондиционера.

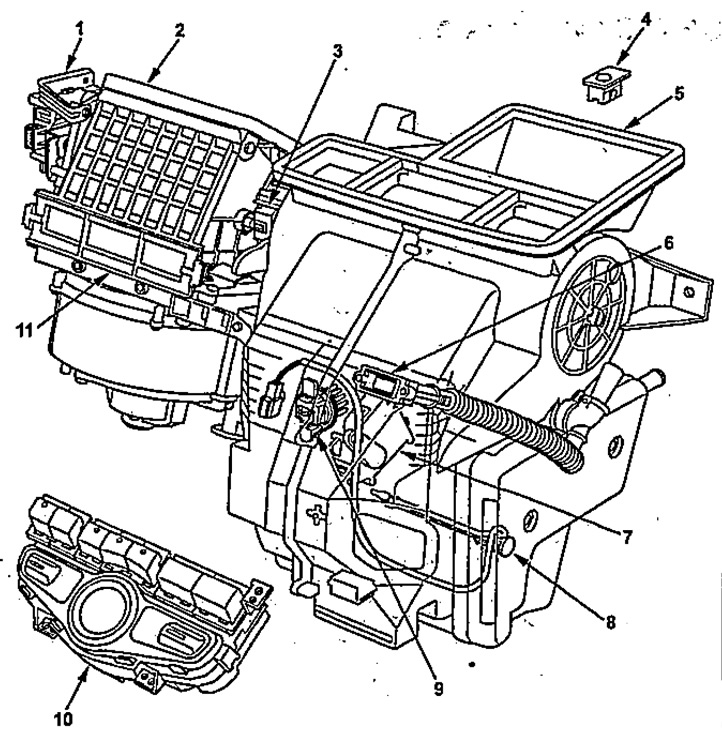

Расположение компонентов (продолжение).
1 - привод заслонки забора воздуха,
2 - блок вентилятора отопителя,
3 - привод заслонки направления потока воздуха,
4 - датчик солнечного света,
5 - блок отопителя и кондиционера,
6 - датчик температуры воздуха в салоне,
7 - привод заслонки смешивания потоков воздуха,
8 - датчик температуры за испарителем,
9 - силовой транзистор,
10 - панель управления кондиционером и отопителем.

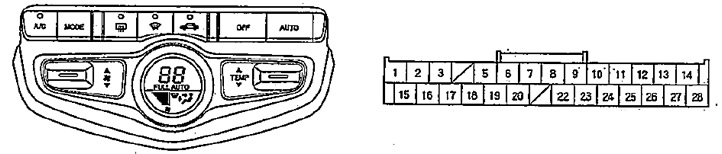

Панель управления кондиционером и отопителем.
