2. Извлеките и проверьте реле электродвигателе вентилятора отопителя. Если реле исправно, приступайте к пункту №3, если неисправно, его следует заменить.

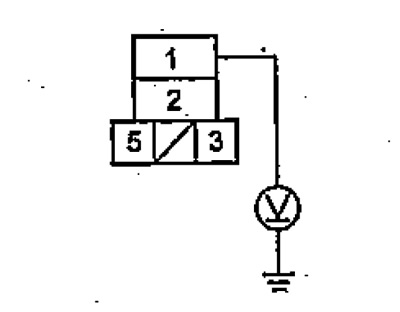

3. Измерьте напряжение между выводом "1" разъёма реле электродвигателя вентилятора отопителя и массой. Если напряжение соответствует напряжению аккумуляторной батареи, приступайте к пункту №4, если не соответствует, проверьте надёжность проводки между предохранителем №5 (40 А) блока реле и реле электродвигателя вентилятора отопителя.
4. Поверните ключ замка зажигания в положение "ON".

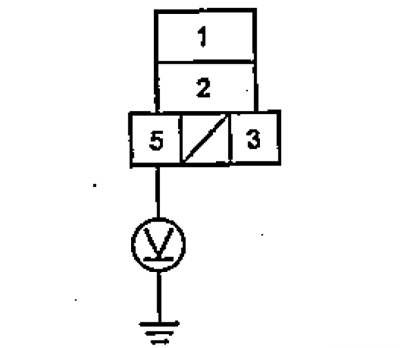

5. Измерьте напряжение между выводом "5" разъема реле электродвигателя вентилятора отопителя и массой. Если напряжение соответствует напряжению аккумуляторной батареи, приступайте к пункту №6. Если напряжение не соответствует, проверьте надёжность проводки между предохранителем №20 (7,5 А) блока предохранителей и реле электродвигателя вентилятора отопителя.
6. Поверните ключ замка зажигания в положение "OFF".

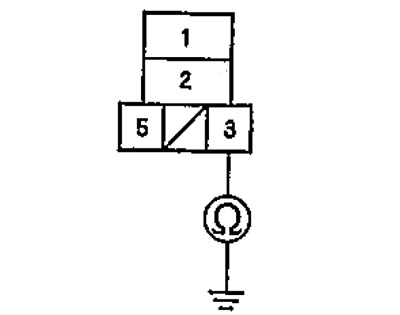

7. Проверьте проводимость между выводом "3" разъема реле электродвигателя вентилятора отопителя и массой. Если есть проводимость, приступайте к пункту №8, если нет проводимости, устраните обрыв в цепи массы "G402".
8. Установите реле электродвигателя вентилятора отопителя.
9. Отсоедините разъем электродвигателя вентилятора отопителя.
10. Поверните ключ замка зажигания в положение "ON".

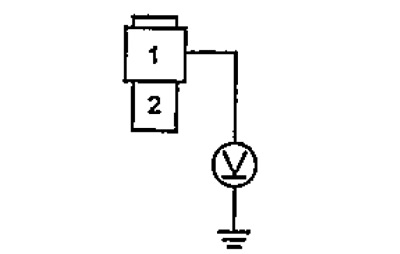

11. Измерьте напряжение между выводом "1" разъема электродвигателя вентилятора отопителя и массой.
Если напряжение соответствует напряжению аккумуляторной батареи, приступайте к пункту №12, если не соответствует, устраните обрыв цепи между реле электродвигателя вентилятора отопителя и электродвигателем вентилятора отопителя.
12. Поверните ключ замка зажигания в положение "OFF".
13. Подсоедините разъем электродвигателя отопителя.

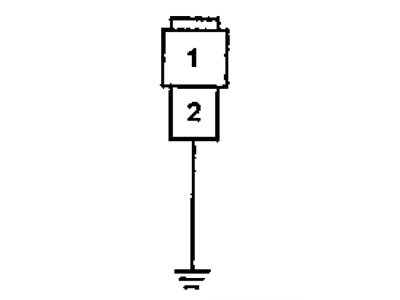

14. Замкните на массу вывод "2" разъема электродвигателя вентилятора отопителя.
15. Поверните ключ замка зажигания в положение "ON". Если вентилятор вращается, приступайте к пункту №16, если не вращается, замените электродвигатель вентилятора отопителя.
16. Поверните ключ замка зажигания в положение "OFF" и отсоедините вывод "2" разъема электродвигателя вентилятора отопителя от массы.
17. Отсоедините разъем резистора вентилятора отопителя.
18. Поверните ключ, замка зажигания в положение "ON".

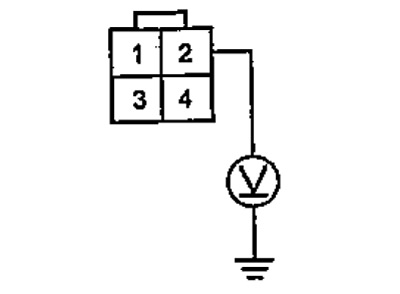

19. Измерьте напряжение между выводом "2" разъема резистора вентилятора отопителя и массой. Если напряжение соответствует напряжению аккумуляторной батареи, приступайте к пункту №20, если не соответствует, устраните обрыв в цепи проводов между электродвигателем вентилятора отопителя, резистором вентилятора отопителя и переключателем скорости вращения вентилятора отопителя.
20. Поверните ключ замка зажигания в положение "OFF".
21. Отсоедините разъем переключателя скорости вращения вентилятора отопителя.

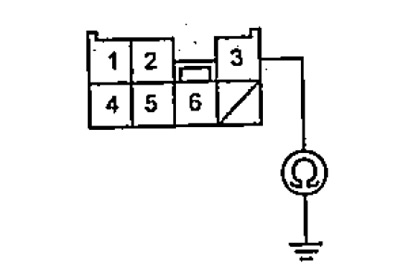

22. Проверьте проводимость между выводом "3" разъёма переключателя скорости вращения вентилятора отопителя и массой.
Если проводимость присутствует, то переключатель скорости вращения вентилятора отопителя следует заменить. Если проводимости нет — устраните обрыв в цепи массы "G402".
