Внимание! Для защиты рук от порезов при выполнении процедур сквозь отверстия доступа в дверной раме надевайте перчатки.
Снятие
1. На моделях с ручным приводом стеклоподъемников снимите рукоятку опускания/поднимания стекла.
2. Снимите кнопку выключения замка двери.

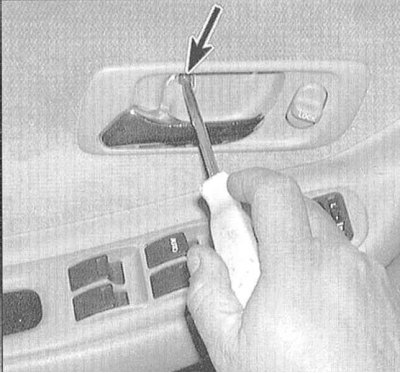

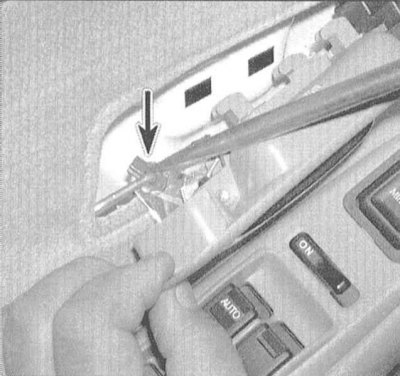

3. Для демонтажа внутренней ручки двери снимите пластмассовый защитный колпачок и выверните единственный крепежный винт. Высвободите сборку ручки из дверной панели и отсоедините от нее исполнительный шток. При соответствующей комплектации автомобиля отсоедините электропроводку активатора замка.
 |  |

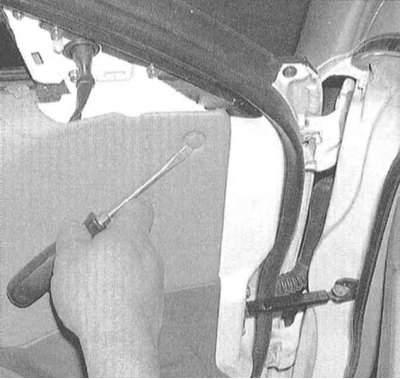

4. Снимите декоративную крышку наружного опорного узла зеркала заднего вида.

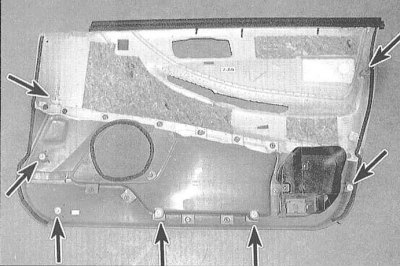

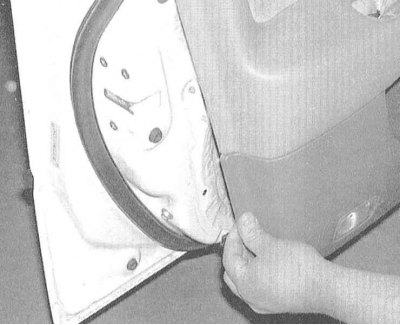

5. Выверните винты крепления панели внутренней обивки, а также винт крепления сборки подлокотника, затем аккуратно оттяните панель на себя, отпуская крепежные фиксаторы. Двигаясь по периметру панели, поочередно отпустите все фиксаторы.
Примечание. Фиксаторы расположены достаточно глубоко под краем панели, чтобы воспользоваться стандартным инструментом для поддевания последней.
 |  |

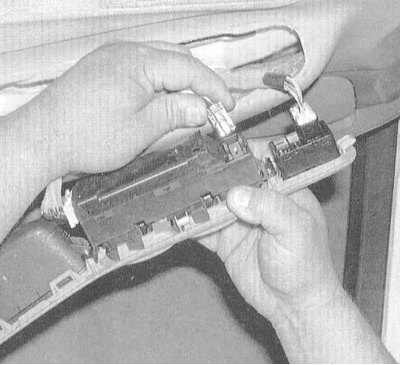

6. После того, как все фиксаторы будут отпущены, рассоедините все оставшиеся электрические разъемы и снимите панель с дверной рамы.
 |  |
7. С целью обеспечения доступа к расположенным внутри дверной рамы наружной рукоятке и регулятору стеклоподъемника, снимите сборку управления электроприводом (при соответствующей комплектации автомобиля), монтажную дверной скобу панели и сборку громкоговорителя (см. Главу Бортовое электрооборудование), затем аккуратно отделите пластмассовый влагозащитный экран.
Установка
1. Перед установкой панели внутренней обивки удостоверьтесь в наличии на своих местах и исправности состояния всех ее фиксаторов.
2. При соответствующей комплектации автомобиля подсоедините электропроводку к активатору дверного замка и панели управления электроприводом стеклоподъемника. Установите панель на дверь. Надежно защелкните все предусмотренные фиксаторы. Установите на место и закрепите винтом сборку внутренней ручки. Установите выключатель замка (если предусмотрен)/вещевой карман (прочно затяните крепежный винт). Установите рукоятку ручного привода стеклоподъемника/сборку управления функционированием электропривода.
