Снятие и установка центральной консоли

Предупреждение! Рассматриваемые в настоящем Руководстве модели автомобилей оборудованы системой дополнительной безопасности (SRS). Прежде чем приступать к выполнению каких-либо работ вблизи блока подушки безопасности, рулевой колонки или приборной панели, отключайте SRS во избежание получения травм при случайном ее срабатывании (см. Главу Бортовое электрооборудование). Электропроводку цепи SRS легко отличить по желтому цвету изоляции.

1. Отсоедините отрицательный провод от батареи.

Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

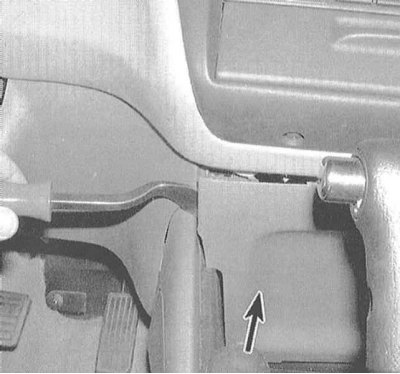

2. Поддев отверткой, снимите переднюю крышку центральной консоли.

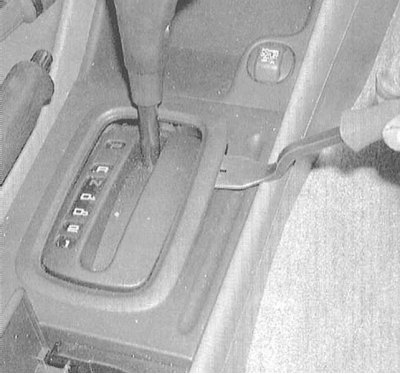

3. При помощи монтировки снимите панель облицовки рычага селектора передач АТ. На моделях с РКПП снимите рукоятку рычага переключения (см. Главу Коробка переключения передач).

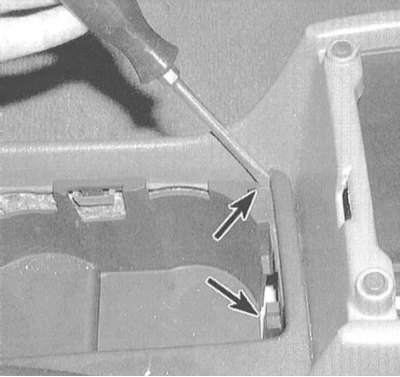

4. Поддев, высвободите из консоли сборку подстаканников.

Примечание. Поддевайте сборку только под передний край и не тяните ее из консоли за крышку.



5. Аккуратно поддев, снимите с консоли панель отделки индикатора положения рычага селектора АТ.

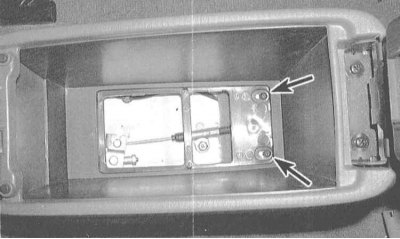

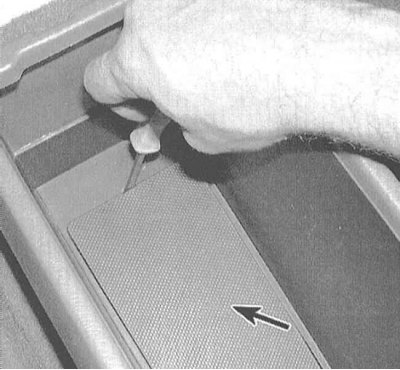

6. Снимите центральный подлокотник и извлеките донную панель консольного вещевого ящика.

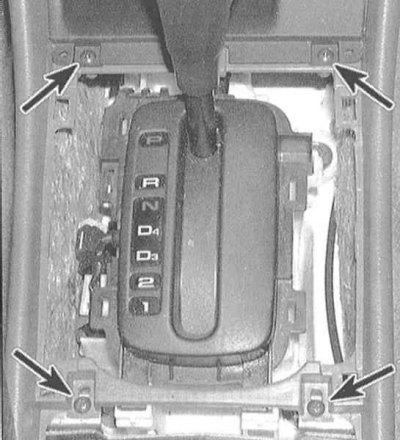

7. Выверните винты крепления консоли к полу автомобиля.


8. Отдайте передние крепежные винты и снимите сборку центральной консоли с рычага переключения. Отсоедините электропроводку и извлеките консоль из салона автомобиля.

9. Установка производится в обратном порядке.
