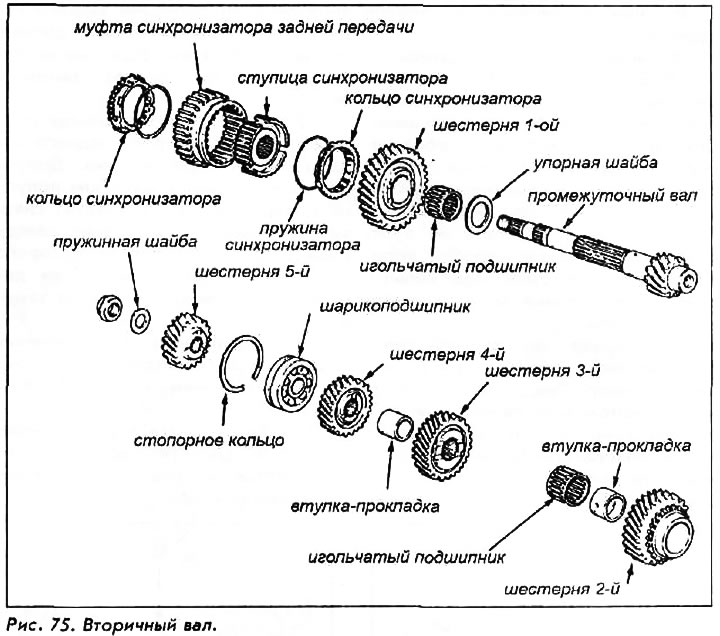

Перед разборкой вторичного вала следует проделать следующие измерения. Если какие-либо размеры выходят за границы допуска, то следует разобрать вторичный вал и заменить необходимые упорные шайбы.
Если все размеры удовлетворяют допускам, то разбирать вторичный вал следует только в случае его механического повреждения.
1. Измерьте зазор между упорной шайбой и кромкой на шестерне 1-ой передачи. Допуск составляет 0,03-0,08 мм.
2. Измерьте зазор между кромками на шестернях 1-ой и 2-ой передач. Допуск составляет 0,03-0,18 мм. Если допуск не соблюдается, то измерьте ширину шестерни 2-ой передачи. Допуск ширины составляет 30,30-30,47 мм.
3. Если какой-либо размер не удовлетворяет допуску, то следует, прежде чем разбирать узел, рассчитать толщину, которую необходимо подобрать для попадания в рабочий диапазон.
