Предњи браник.
1 - стезаљка,
2 - тело,
3 - бочни рукав,
4 - облога блатобрана,
5 - конектор лампе за маглу (модели са светлима за маглу),
6 - блатобран,
7 - предњи браник,
8 - доња подлога браника,
9 - лимитер.
1. Искључите жицу са негативног утикача акумулатора.
2. Погледајте цртеж склопа "Предњи браник" када скидате предњи и доњи браник.
Пажња: не скидајте браник сами, може пасти и повредити вас.
Напомена: приликом уклањања и постављања пазите да не оштетите каросерију или браник.
3. Уклоните браник следећим редоследом:
А) Отпустите завртње (А и Б) и одвојите клипове (ВИТХ) од браника (Е) (види монтажни цртеж).
б) Одвојите стезаљке (ИН) бочна чаура (ВИТХ) од рупа на бранику (А).

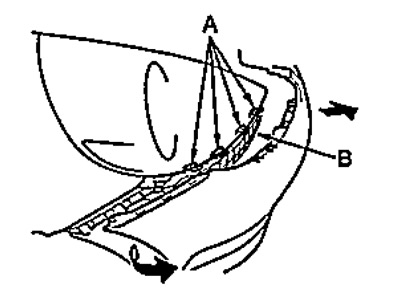

В) Одвојите стезаљке (А) тело (ИН) од рупа на бранику.
Г) (Модели са светлима за маглу) Искључите конекторе (А) предња светла за маглу.
д) Уклоните браник (ИН).

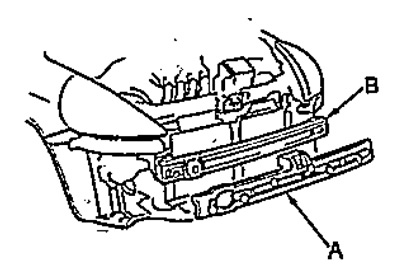

е) Искључите појачало (А) одбојник за апсорпцију енергије (ИН).

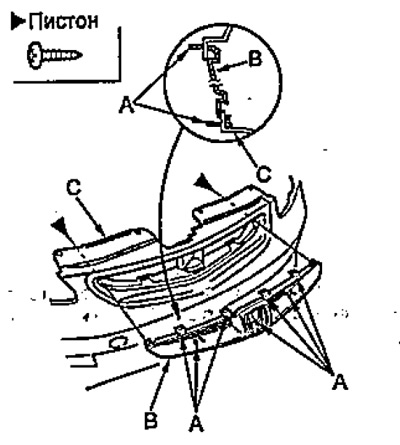

и) Отпустите завртње, одвојите стезаљке (А) и уклоните решетку (ИН) радијатор са браником (ВИТХ).
4. Монтажа се врши по редоследу, враћање на уклањање.
5. (Модели са светлима за маглу) Након инсталације, подесите положај светала за маглу (види поглавље "Електрични систем каросерије").
