Схемы стоп-сигналов
Обозначения, применяемые на схемах электрооборудования находятся здесь →
(Полная версия на сайте-источнике: www.hondabook.ru)

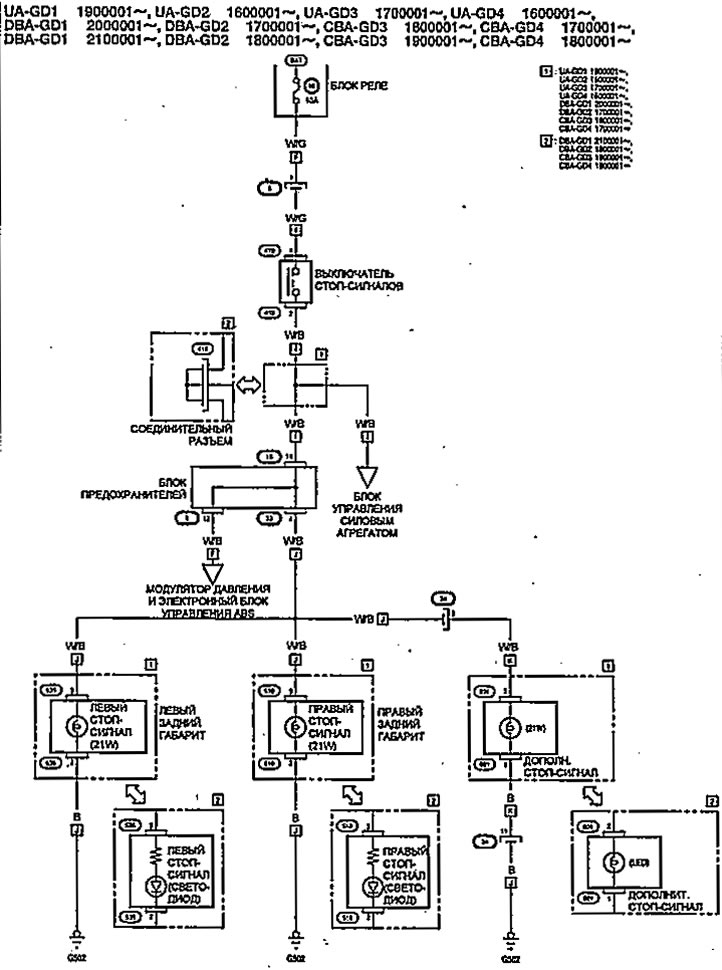

Схемы стоп-сигналов (Honda Fit 1)
Обозначения, применяемые на схемах электрооборудования находятся здесь →
(Полная версия на сайте-источнике: www.hondabook.ru)
