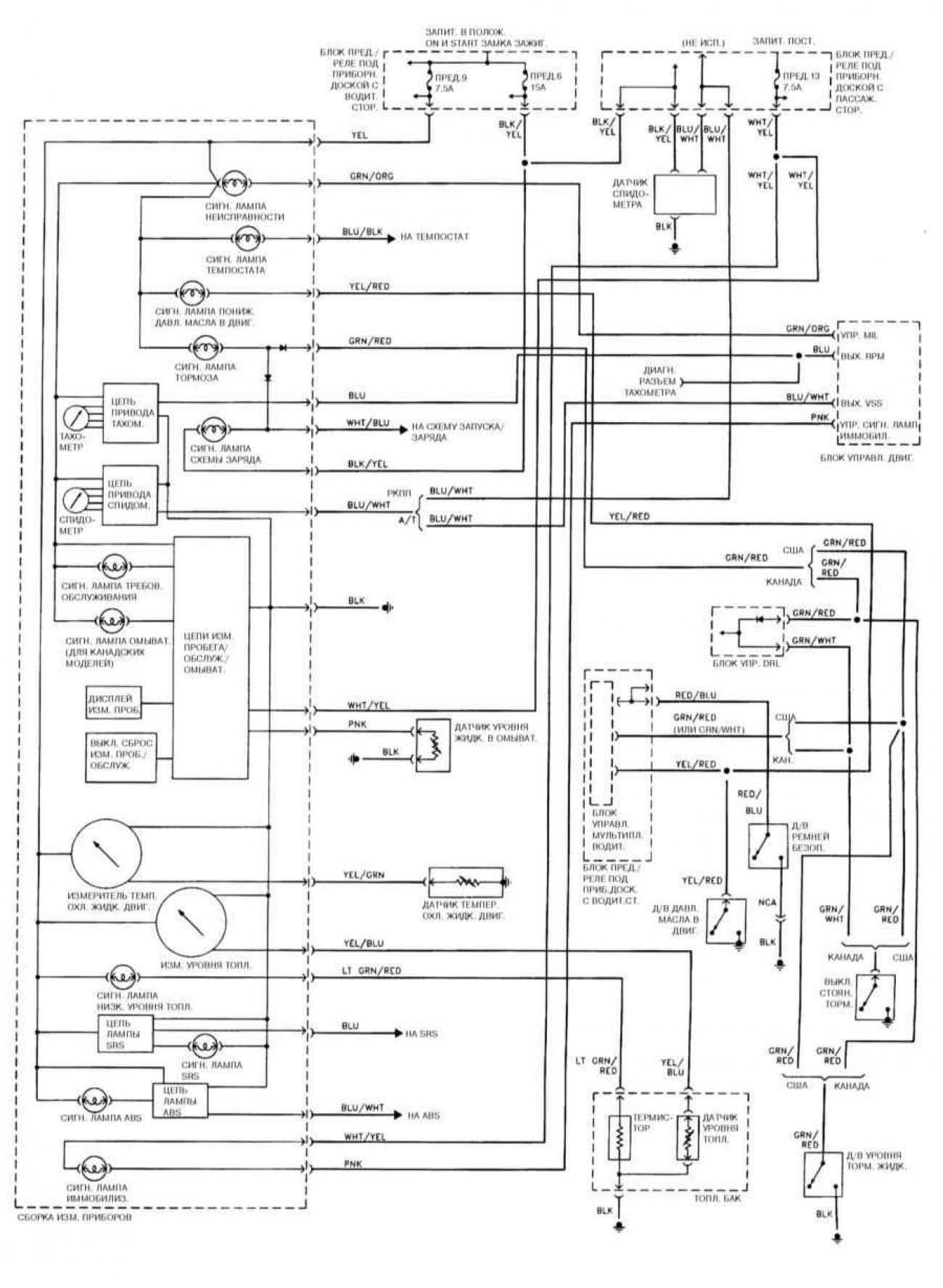

Электросхема приборной доски
Главная
Хонда Аккорд
6
(1997-2002)
Электрооборудование
Электрические схемы
0
Приборная доска
Открыть большую картинку в новой вкладке »
Список используемых в схемах аббревиатур и обозначения цветов электропроводки смотрите
здесь →
