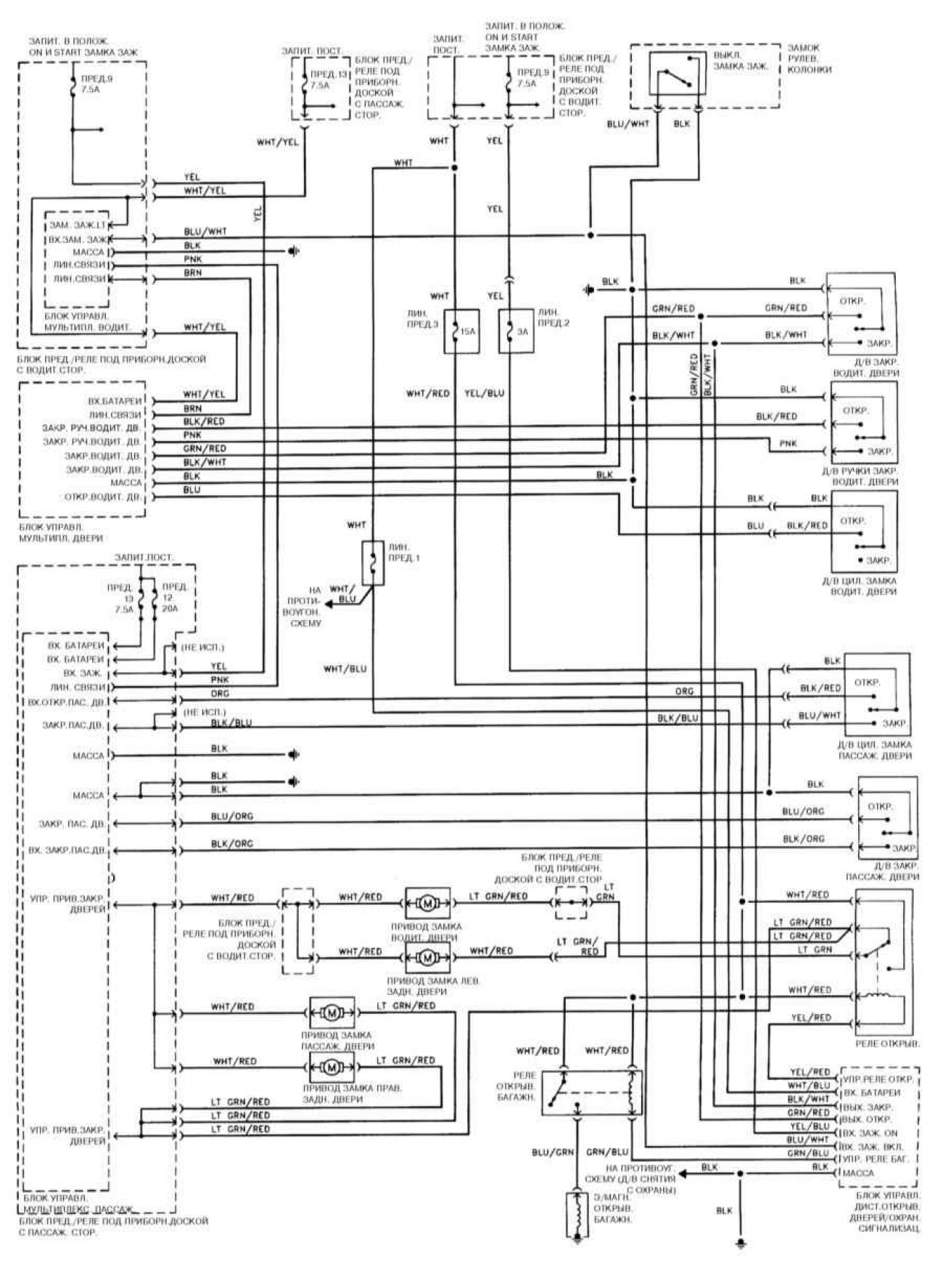

Электропривод дверных замков - модели LX с дистанционным управлением
Открыть большую картинку в новой вкладке »
Список используемых в схемах аббревиатур и обозначения цветов электропроводки смотрите здесь →
Электропривод дверных замков — модели LX с дистанционным управлением
Открыть большую картинку в новой вкладке »
Список используемых в схемах аббревиатур и обозначения цветов электропроводки смотрите здесь →
