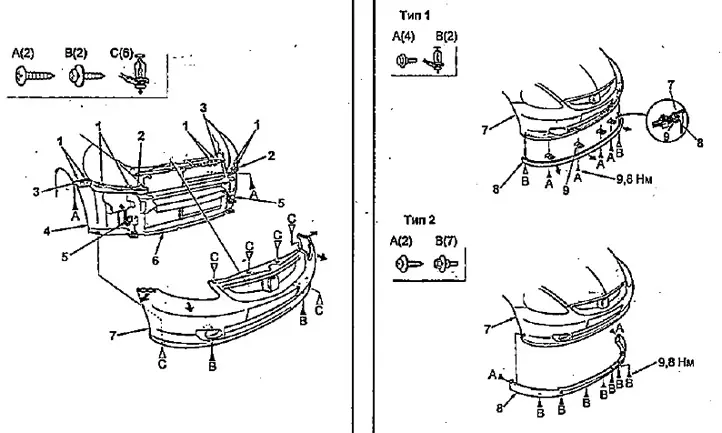

Передний бампер.
1 - зажим,
2 - кузов,
3 - боковая втулка,
4 - подкрылок,
5 - разъем противотуманной фары (модели с противотуманными фарами),
6 - брызговик,
7 - передний бампер,
8 - нижняя накладка бампера,
9 - ограничитель.
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. При снятии переднего бампера и нижней накладки бампера руководствуйтесь сборочным рисунком "Передний бампер".
Внимание: не снимайте бампер в одиночку, он может упасть и травмировать вас.
Примечание: при снятии и установке будьте осторожны, не повредите кузов или бампер.
3. Снятие бампера проводите в следующей последовательности:
а) Отверните винты (А и В) и отсоедините пистоны (С) от бампера (Е) (см. сборочный рисунок).

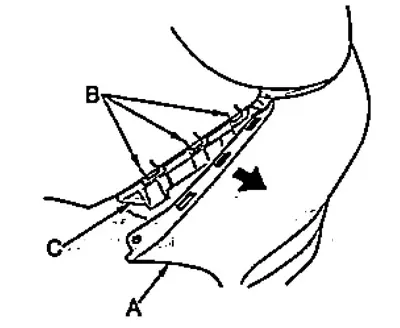

б) Отсоедините зажимы (В) боковой втулки (С) от отверстий бампера (А).

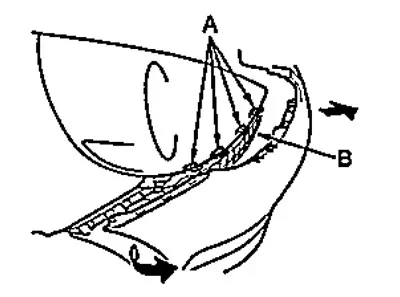

в) Отсоедините зажимы (А) кузова (В) от отверстий бампера.

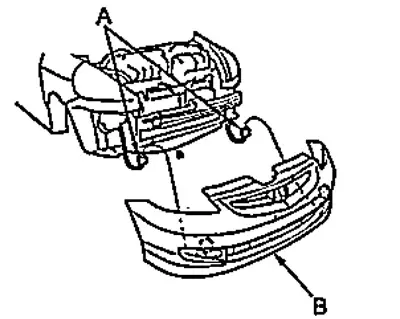

г) (Модели с противотуманными фарами) Отсоедините разъемы (А) передних противотуманных фар.
д) Снимите бампер (В).

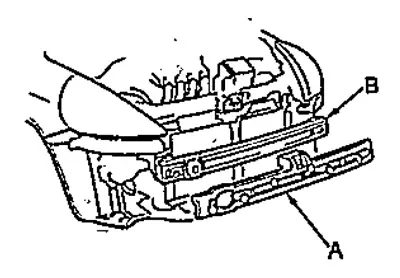

е) Отсоедините усилитель (А) бампера от гасителя энергии (В).

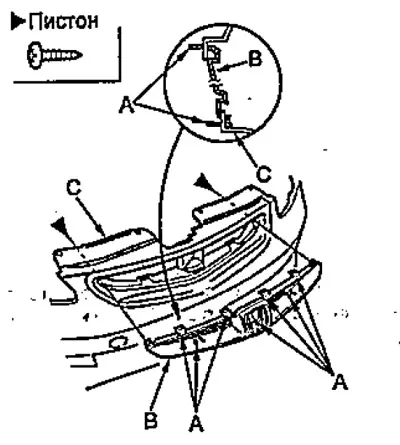

ж) Отверните винты, отсоедините зажимы (А) и снимите решетку (В) радиатора с бампера (С).
4. Установка производится в порядке, обратном снятию.
5. (Модели с противотуманными фарами) После установки отрегулируйте положение противотуманных фар (см. главу "Электрооборудование кузова").
