Расрположение предохранителей и реле

Главная Хонда Аккорд 6 (1997-2002) Электрооборудование Оборудование и приборы

0

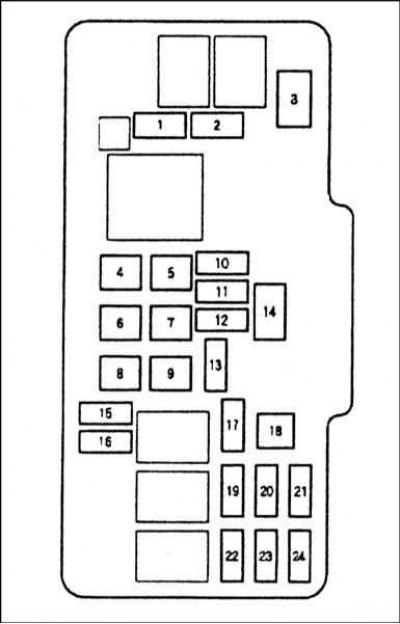

Монтажный блок, расположенный в двигательном отсеке автомобиля





Номер предохранителя Защищаемый контур
1 Реле вентилятора теплообменника испарителя кондиционера воздуха
2 Ближний свет
3 Главный предохранитель системы зажигания
4 Реле электрообогревателя заднего стекла
5 Электромотор вентилятора отопителя
6 Электрообогрев сидений*
7 Передние противотуманные фары/электроприводы регулировки положения передних сидений*
8 Электропривод стеклоподъемников
9 Огни заднего хода, муфта сцепления компрессора кондиционера воздуха
10 Запасной предохранитель
11 Запасной предохранитель
12 Запасной предохранитель
13 Электромотор вентилятора системы охлаждения
14 Аккумуляторная батарея
15 Запасной предохранитель
16 Запасной предохранитель
17 Аварийная сигнализация
18 Электромотор гидравлического насоса ABS*
19 ABS
20 Стоп-сигналы
21 ABS F/S
22 Правые фары
23 Освещение

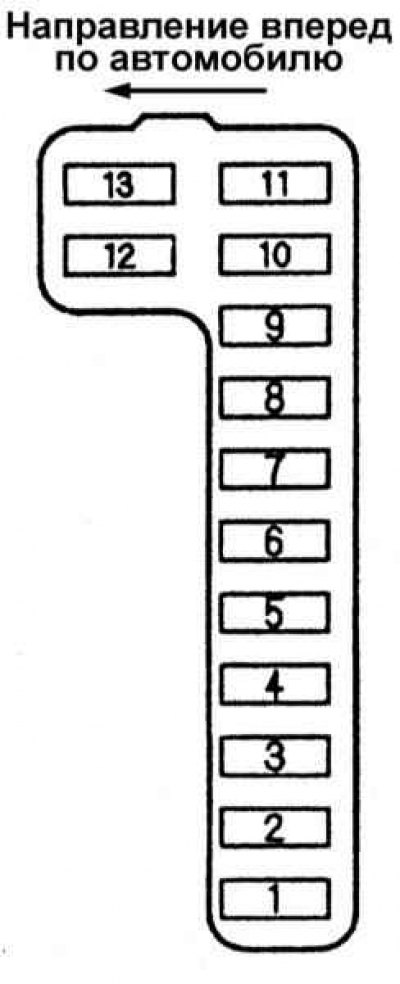

Монтажный блок, расположенный слева под панелью приборов



Монтажный блок, расположенный под панелью приборов с водительской стороны автомобиля.



Номер предохранителя Защищаемый контур
1 Электрический топливный насос
2 Дополнительная система безопасности (SRS)
3 Реле отопителя; реле муфты сцепления кондиционера воздуха*; реле вентилятора системы охлаждения
4 Электропривод регулировки положения зеркал заднего вида
5 ABS
6 Блок управления двигателем; тепмостат*
7 Омывание ветрового стекла; реле управления электроприводом верхнего люка*
8 Реле вентилятора кондиционера воздуха
9 Огни заднего хода; подсветка приборов
10 Указатели поворотов
11 Катушка зажигания
12 Очистители ветрового стекла
13 Цепь управления стартера

* Для моделей с соответствующей комплектацией.

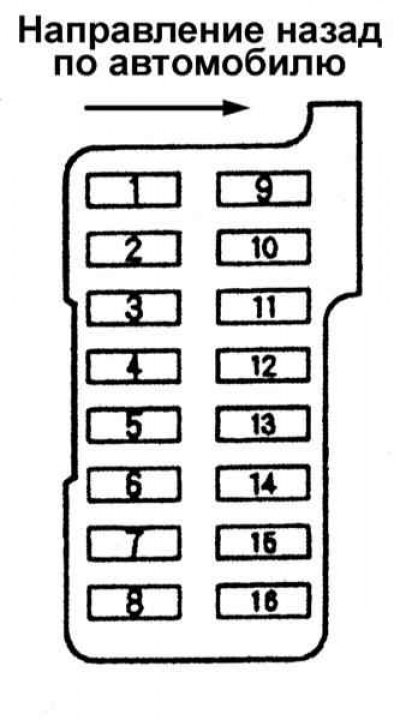

Монтажный блок, расположенный справа под панелью приборов





Монтажный блок, расположенный под панелью приборов со стороны пассажира



Номер предохранителя Защищаемый контур
1 Электропривод стеклоподъемников передних дверей*
2 Электропривод складывание спинок заднего сиденья*
3 Омывание линз головных фар*
4 Электропривод регулировки положения водительского сиденья в продольном направлении*
5 Задние туманные фонари
6 Вентилятор отопителя
7 Электропривод стеклоподъемников задних дверей*
8 Регуляторы стеклоподъемников передних дверей*
9 Магнитола; прикуриватель
10 Система BOSE
11 Внутреннее освещение салона; подсветка замка зажигания
12 Единый замок
13 Часы; огни заднего хода
14 Электроподогрев сидений*
15 Электропривод верхнего люка*
16 Регуляторы стеклоподъемников задних дверей*

* Для моделей с соответствующей комплектацией.

Монтажный блок, расположенный в двигательном отсеке



Аккумуляторная батарея
Напряжение, В 12
Электрическая емкость при 5-часовом разряде, Ач
Модели 1.6 л 47
Модели 1.8, 2.0 и 2.2 л 57
Мощность ламп осветительных и сигнальных приборов, Вт
Передние фары
Ближний свет* 55
Дальний свет 55
Передние указатели поворотов 21
Передние габаритные огни 5
Противотуманные фары 55
Боковые повторители указателей поворотов 5
Задние указатели поворотов 21
Стоп-сигналы 21
Задние габаритные огни 5
Огни заднего хода 21
Стоп-сигнал верхнего уровня 5
Задние туманные фонари 21
Фонари подсветки номерного знака 5
Салонные светильники
Передние 5
Задние 5
Фонарь освещения багажного отделения 5

* Только для модификаций R-типа. Лампы, установленные в фарах ближнего света, представляют собой газоразрядные ксеноновые высоковольтные трубки (D2S).
