Проверка уровня и замена масла
Процедуры проверки уровня и замены масла в заднем редукторе описаны в главе "Техническое обслуживание и общие процедуры проверки и регулировки".
Снятие
1. Поддомкратьте автомобиль.
2. Слейте масло из заднего редуктора (см. главу "Техническое обслуживание и общие процедуры проверки и регулировки").

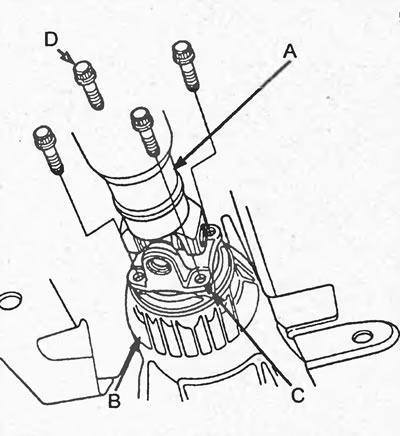

3. Нанесите метки (С) на фланцы карданного вала №2 (А) и заднего редуктора (В).
4. Отверните болты (D) и отсоедините карданный вал от заднего редуктора.
5. Поддомкратьте задний редуктор.

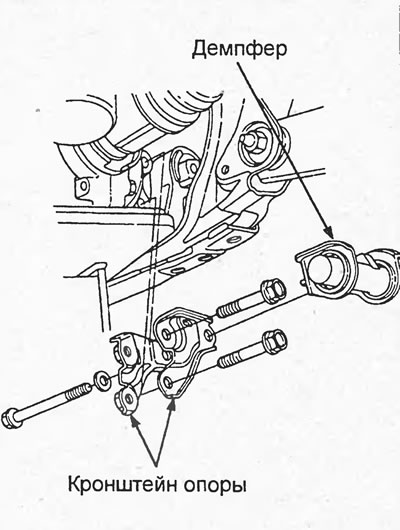

6. Отверните болты и снимите правый и левый кронштейны опоры заднего редуктора. Снимите демпфер (только модели с МКПП).

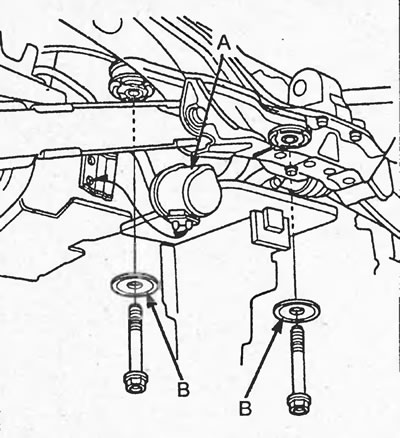

7. Снимите фильтр (А).
8. Отверните болты и снимите шайбы (В).

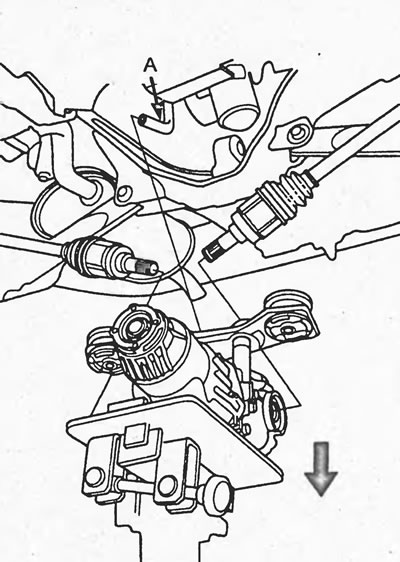

9. Немного опустите задний редуктор и отсоедините вентиляционную трубку (А).
10. Опуская задний редуктор, отсоедините приводные валы от редуктора.

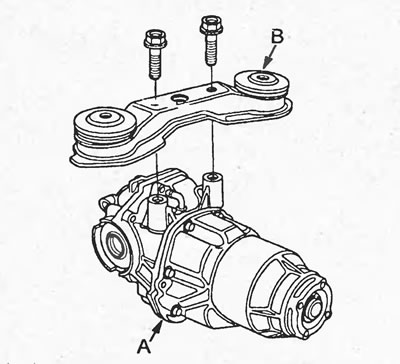

11. Отверните болты и снимите опору (В) заднего редуктора (А).
Установка

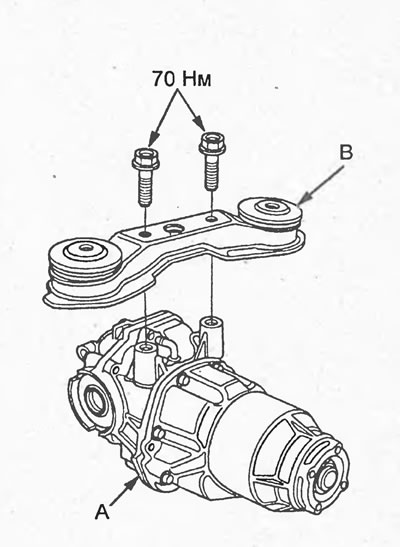

1. Установите опору (В) на задний редуктор (А) и заверните болты.
Момент затяжки — 69 Н·м
2. Установите задний редуктор на домкрат.

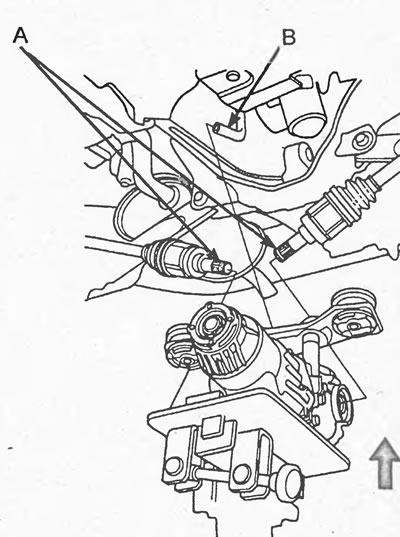

3. Установите новые стопорные кольца (А) на приводные валы. Поднимая задний редуктор, установите приводные валы.
4. Подсоедините вентиляционную трубку (В).

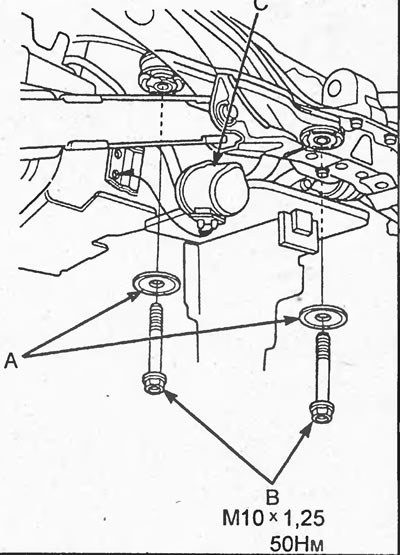

5. Установите задний редуктор. Установите шайбы (А) и заверните болты (В).
Момент затяжки 49 — Н·м
6. Установите фильтр (С).

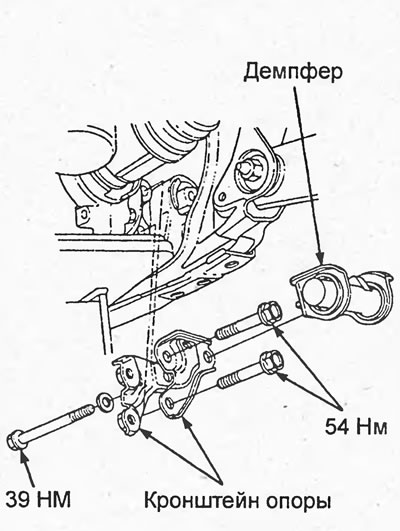

7. Установите правый и левый кронштейны опоры заднего редуктора и заверните болты. Установите демпфер.
Момент затяжки 54 — Н·м

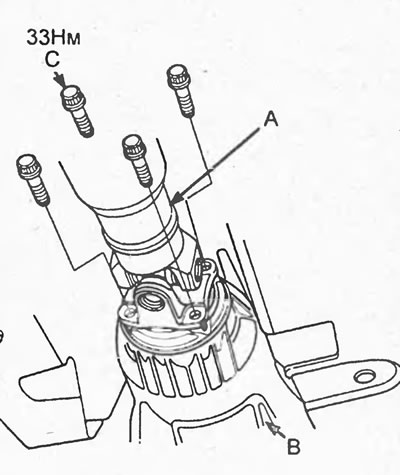

8. Совместите метки на фланцах карданного вала №2 (А) и заднего редуктора (В) и заверните болты (С).
Момент затяжки 32 — Н·м
9. Залейте масло в задний редуктор (см. главу "Техническое обслуживание и общие процедуры проверки и регулировки").

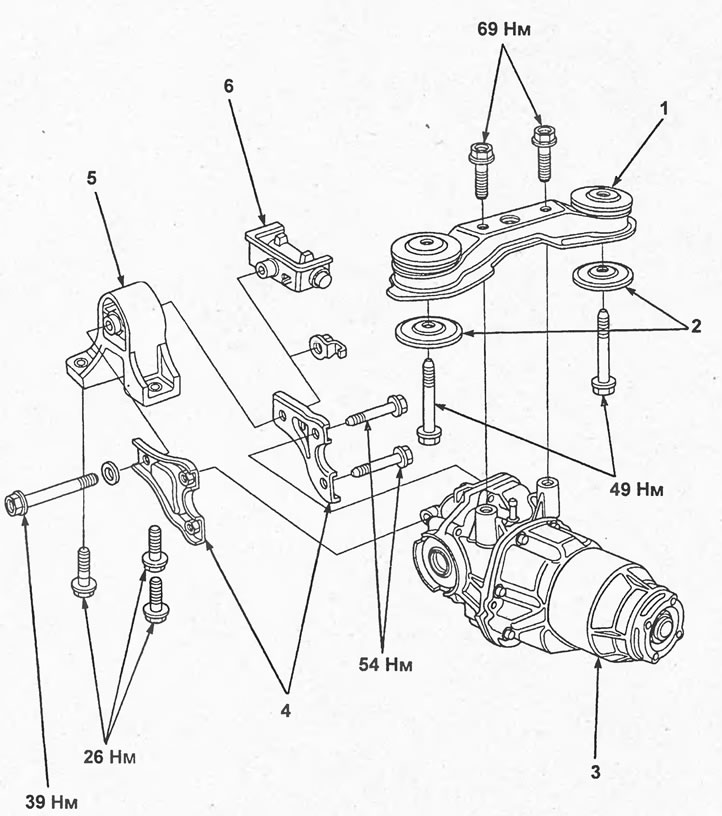

Опоры заднего редуктора. 1 - опора заднего редуктора,; 2 - шайба,; 3 - задний редуктор в сборе,; 4 - кронштейн задней опоры,; 5 - задняя опора,; 6 - демпфер (модели с МКПП).

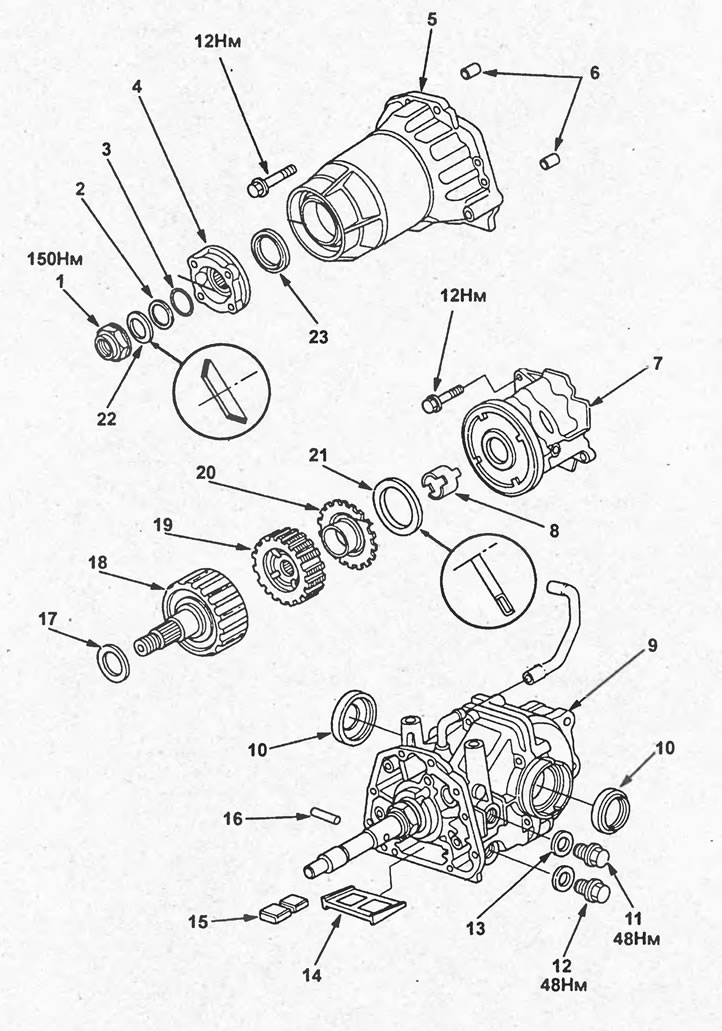

Задний редуктор. 1 - гайка,; 2 - опорное кольцо,; 3 - кольцевое уплотнение,; 4 - фланец,; 5 - крышка заднего редуктора,; 6 - штифт,; 7 - масляный насос в сборе,; 8 - ведущий вал масляного насоса,; 9 - задний редуктор в сборе,; 10 - сальник,; 11 - заливная пробка,; 12 - сливная пробка,; 13 - прокладка,; 14 - фильтр,; 15 - магнит,; 16 - штифт,; 17 - шайба,; 18 - муфта,; 19 - ступица муфты,; 20 - нажимной диск,; 21 - упорный подшипник,; 22 - пружинная шайба,; 23 - сальник.
