Примечание: проверка зазоров должна осуществляться при температуре двигателя менее 10-40°C.
1. Снимите крышку катушек зажигания и снимите четыре катушки зажигания.

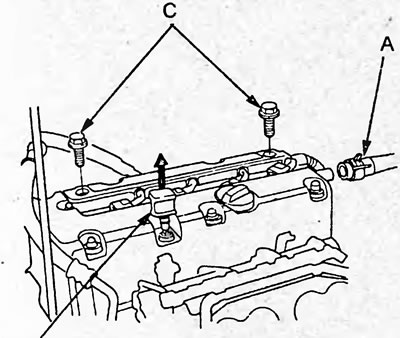

2. Отсоедините впускной шланг (А), снимите кронштейн жгута проводов, отвернув болты (С) крепления и снимите масляный щуп (В).
3. Снимите крышку головки блока цилиндров.

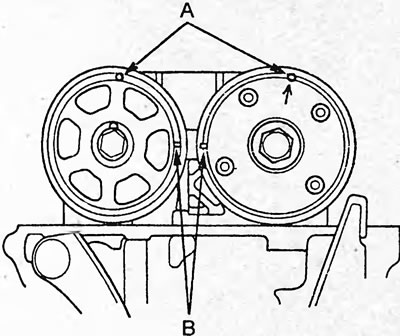

4. Установите поршень первого цилиндра в ВМТ такта сжатия. При этом отверстия (А) на муфте системы изменения фаз газораспределения (VTC) и звездочке распределительного вала выпускных клапанов должны быть направлены вверх, а метки ВМТ (В) направлены друг к другу.

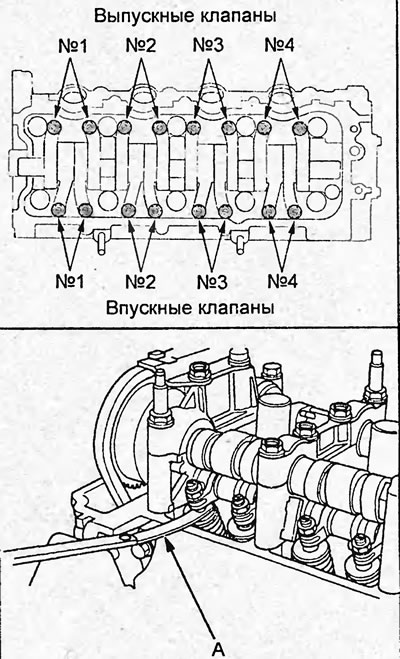

5. Установите щуп (А) между регулировочным винтом и торцом клапана. Подвигайте щуп вперед и назад, при этом должно ощущаться легкое сопротивление.
6. Если сопротивление велико или отсутствует, ослабьте контргайку (А) и отрегулируйте зазор регулировочным винтом.
Примечание: головка блока цилиндров комплектуется 3 типами блоков коромысел системы VTEC (см. раздел "Головка блока цилиндров").
Зазор:
Блоки коромысел 1 и 2 типа:
- впуск — 0,21 - 0,25 мм
- выпуск — 0,28 - 0,32 мм
Блок коромысел 3 типа:
- впуск — 0,21 - 0,25 мм
- выпуск — 0,25 - 0,29 мм
7. Затяните контргайку и перепроверьте зазор. Отрегулируйте его в случае необходимости.
Момент затяжки:
Блок коромысел 3 типа — 20 Н·м
Остальные типы:
- впуск — 20 Н·м
- выпуск — 14 Н·м
8. Поверните коленчатый вал на 180° и установите поршень третьего цилиндра в ВМТ такта сжатия. При этом отверстия на муфте и звездочке должны лежать в плоскости головки блока цилиндров.
9. Проверьте и, при необходимости, отрегулируйте зазор в приводе клапанов третьего цилиндра.
10. Аналогично проверьте зазор в приводе четвертого, а затем и второго цилиндров, установив поршень соответствующего цилиндра в ВМТ такта сжатия.

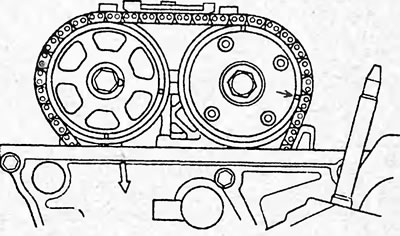

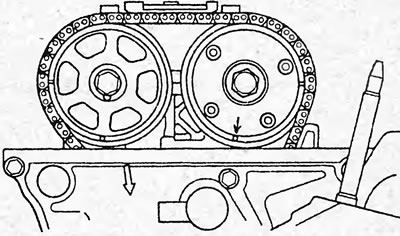

Положение меток при проверке зазора в клапанах четвертого цилиндра.

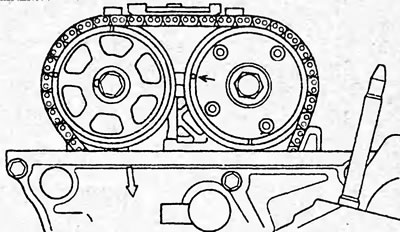

Положение меток при проверке зазора в клапанах второго цилиндра.
11. Установите крышку головки блока цилиндров.
а) Очистите контактные поверхности прокладки крышки и крышки головки блока цилиндров, и головки блока цилиндров.

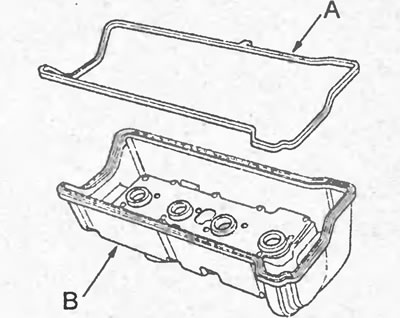

б) Установите прокладку (А) крышки головки блока цилиндров на крышку (В) головки блока цилиндров.

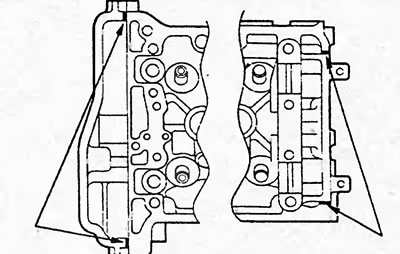

в) Нанесите слой герметика на головку блока цилиндров, как показано на рисунке.
Примечание: детали необходимо установить в течение времени, указанного в инструкции по применению герметика. В противном случае герметик должен быть удален и нанесен заново.

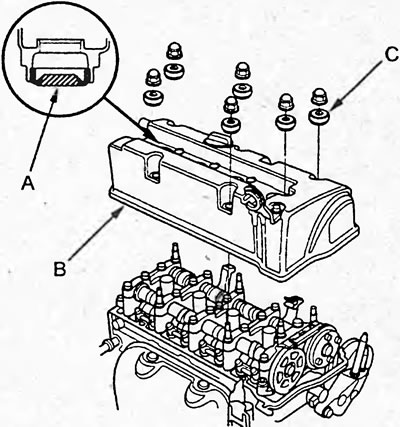

г) Установите уплотнения (А) свечей зажигания на трубки свечей зажигания в крышке (В) головки блока цилиндров и установите крышку головки блока цилиндров на головку блока цилиндров, установите шайбы (С).

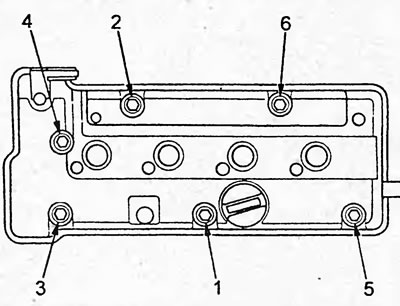

д) Затяните болты крепления крышки головки блока цилиндров в 2-3 прохода в последовательности, указанной на рисунке.
Момент затяжки — 10 Н·м
12. Далее установка деталей производится в последовательности, обратной снятию.
